Замена основной задней камеры LG V20

Перед разборкой телефона разрядите аккумулятор ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Вставьте лопатку или ноготь под аккумулятор в небольшое углубление на нижнем крае.

Будьте осторожны, не деформируйте и не прокалывайте аккумулятор.

Подденьте и извлеките аккумулятор.

Снимите шестнадцать винтов Phillips #00 длиной 4 мм, крепящих заднюю крышку к плате.

Верхняя и нижняя секции рамки плотно прилегают к средней рамке. Их можно снять вручную. Если у вас не получается, используйте следующую процедуру снятия:

Используйте плоский конец лопатки и приложите давление к одному из углов секции рамки, пока не образуется небольшой зазор.

Переверните телефон и вставьте медиатор в созданный зазор.

Проведите медиатором вдоль зазора, пока секция рамки не выйдет из пластиковых защёлок.

Снимите секцию рамки.

Повторите эту процедуру для секции рамки на другом конце телефона.

В верхней секции рамки есть небольшая серебряная решётка, закрывающая динамик. Она может выпасть, поэтому не теряйте её.

Динамик прикреплён к крышке платы. Используйте медиатор, чтобы поддеть и приподнять его.

Крышка платы удерживается несколькими пластиковыми защёлками.

Используйте медиатор, чтобы поддеть крышку платы в правом углу внизу телефона, пока она не выйдет из защёлки.

Проводите медиатором вдоль средней рамки и поверните его вбок, чтобы открыть пластиковые защёлки, удерживающие крышку платы на месте.

Снимите крышку платы.

Используйте плоский конец лопатки, чтобы отсоединить шлейф передней камеры.

Если вы собираетесь снимать узел платы полностью, после отсоединения переднюю камеру можно не удалять. Но если вы не уверены, аккуратно снимите её пинцетом.

Используйте пинцет, чтобы аккуратно снять переднюю камеру. Захватывайте только корпус камеры: верхняя часть — это плата сенсора, она приклеена и при удалении будет повреждена.

Используйте плоский конец лопатки, чтобы отсоединить шлейф левой задней камеры.

Вторая задняя камера выйдет вместе с платой, так как подключена с другой стороны.

Вы можете оставить переднюю камеру на месте, если будете осторожны при снятии узла платы. Если вы не уверены, аккуратно снимите её пинцетом.

Отсоедините шлейф дисплея плоским концом лопатки.

Используйте острый конец лопатки, чтобы приподнять узел платы до тех пор, пока не сможете уверенно за него ухватиться.

Аккуратно приподнимите и извлеките узел платы.

Переверните узел платы и используйте плоский конец лопатки, чтобы аккуратно отсоединить шлейф задней камеры.

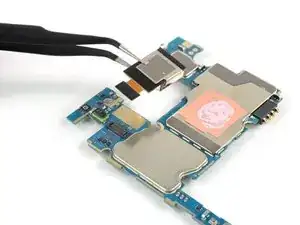

Используйте пинцет, чтобы извлечь заднюю камеру.
