Замена дисплея LG V20

Нажмите кнопку на правой нижней стороне LG V20, чтобы открыть зажим, удерживающий заднюю крышку с задней стороны телефона.

Снимите заднюю крышку.

Перед разборкой телефона разрядите аккумулятор до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Подденьте аккумулятор лопаткой или ногтем в небольшом вырезе на нижнем крае.

Осторожно, не деформируйте и не прокалывайте аккумулятор.

Подденьте и извлеките аккумулятор.

Снимите шестнадцать винтов Phillips #00 длиной 4 мм, прикрепляющих заднюю крышку к материнской плате.

Верхняя и нижняя секции рамки очень плотно прилегают к среднему каркасу. Их можно оторвать вручную. Если у вас не получается, используйте следующую процедуру снятия:

Используйте плоский конец лопатки и приложите давление к одному из углов секции рамки, пока не появится небольшой зазор.

Переверните телефон и вставьте пластиковую карточку в созданный зазор.

Проведите карточкой вдоль зазора, пока секция рамки не выйдет из пластиковых фиксаторов.

Снимите секцию рамки.

Повторите эту процедуру с секцией рамки на другом конце телефона.

В верхней секции рамки находится небольшая серебристая решётка, закрывающая динамик. Она может вывалиться, поэтому будьте осторожны, чтобы не потерять её.

Динамик закреплён на крышке материнской платы. Используйте пластиковую карту, чтобы поддеть и приподнять его.

Крышка материнской платы удерживается несколькими пластиковыми фиксаторами.

Используйте пластиковую карточку, чтобы поддеть крышку материнской платы в правом углу в нижней части телефона, пока она не выйдет из фиксатора.

Проведите карточкой вдоль средней рамки и поверните её боком, чтобы открыть пластиковые фиксаторы, удерживающие крышку материнской платы.

Снимите крышку материнской платы.

Используйте плоский конец лопатки, чтобы отключить шлейф фронтальной камеры.

Если вы собираетесь продолжать и снимать узел материнской платы, после отключения фронтальной камеры её снимать не обязательно. Однако если вы не уверены, аккуратно удалите её пинцетом.

Используйте пинцет, чтобы аккуратно снять фронтальную камеру. Берите только за корпус камеры, так как сверху находится плата датчика, которая приклеена и её снятие приведёт к повреждению датчика.

Используйте плоский конец лопатки, чтобы отключить шлейф левой задней камеры.

Вторая задняя камера выйдет вместе с материнской платой, поскольку подключена с другой стороны.

Фронтальную камеру можно оставить на месте, если вы будете осторожны при удалении узла материнской платы. Однако если вы не уверены, аккуратно снимите её пинцетом.

Отключите шлейф дисплея плоским концом лопатки.

Используйте заострённый конец лопатки, чтобы приподнять узел материнской платы, пока не сможете получить хороший захват.

Осторожно приподнимите и извлеките узел материнской платы.

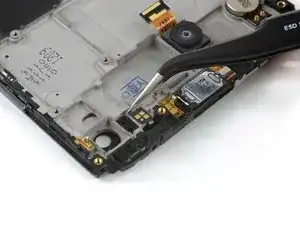

Используйте пинцет, чтобы аккуратно отлепить кабель вспомогательного экрана в верхней части телефона.

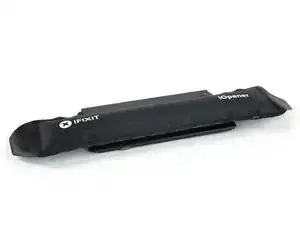

Используйте нагреватель iOpener, чтобы ослабить клей по всему периметру дисплея.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и травмы во время ремонта, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по всему экрану телефона до полного покрытия лицевой части.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Носите защитные очки, чтобы защитить глаза от отскочивших осколков стекла во время ремонта.

Если разбитое стекло затрудняет приклеивание присоски на следующих шагах, попробуйте сложить прочную ленту (например, армированную) в ручку и поднять дисплей с её помощью.

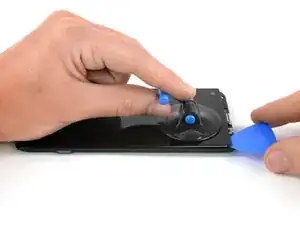

Используйте присоску, чтобы приподнять верхний край дисплея до тех пор, пока вы не сможете вставить наконечник лопатки для вскрытия.

Вставляйте только наконечник лопатки для вскрытия, чтобы не повредить компоненты под дисплеем.

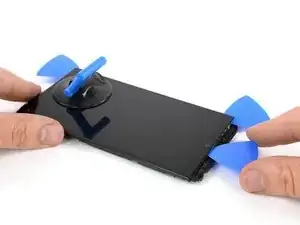

Проведите лопаткой для вскрытия по всем сторонам телефона, чтобы разрезать клей.

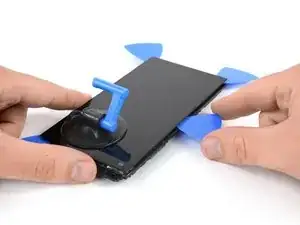

Оставьте по лопатке для вскрытия в каждом углу телефона, чтобы клей не склеился снова.

Не поднимайте дисплей сразу после того, как вы разрежете клей по всем сторонам. Два кабеля дисплея всё ещё проходят через среднюю рамку телефона.

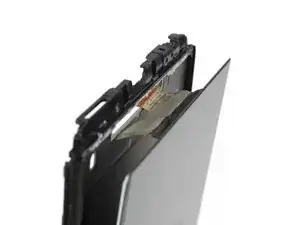

Осторожно проденьте основной кабель дисплея через зазор в средней рамке у нижнего конца телефона. При этом приподнимайте только нижнюю часть дисплея.

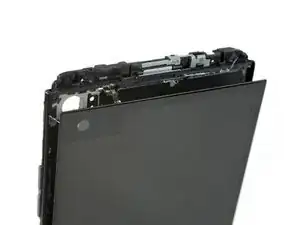

Осторожно проденьте второй кабель дисплея через зазор в средней рамке у верхней части телефона.

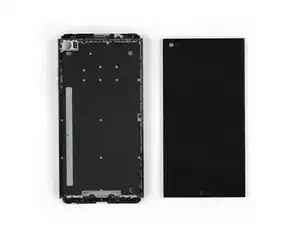

Снимите дисплей.

Удалите остатки клея с телефона и очистите приклеиваемые места изопропиловым спиртом и безворсовой тканью.
