Замена micro-USB разъёма Samsung Galaxy S II
Телефон не заряжается? Батарея быстро разряжается, несмотря на длительную зарядку? Это может означать, что соединение ослабло или разъём повреждён. Замена разъёма может решить проблему.
Обратите внимание, что существует несколько различных моделей S2, но это руководство должно помочь независимо от того, международная у вас версия телефона или нет.
Шаг 1

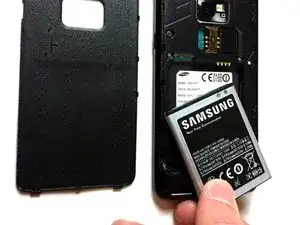

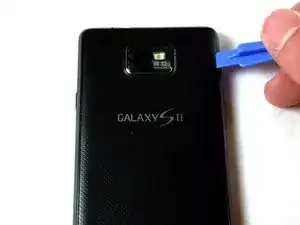

1. Снимите заднюю крышку и батарею.
2. Извлеките карту памяти и SIM-карту (при необходимости).
Шаг 2
Используйте крестовую отвертку, чтобы выкрутить 7 винтов с крестовой головкой, указанных на изображении.
Шаг 3

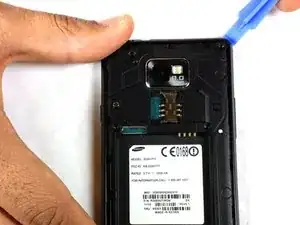

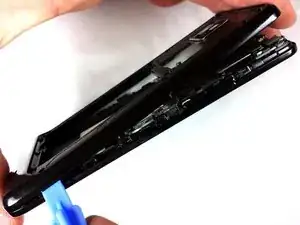

Продвигайтесь по наружному краю пластиковым инструментом, отщёлкивая соединения с телефоном.
Кронштейн регулятора громкости и кнопки питания легко потерять при снятии задней крышки. Убедитесь, что вы храните его в месте, где сможете его найти.
Шаг 4

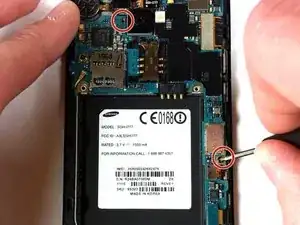

Снимите два чёрных винта с крестовой головкой, расположенные в верхнем левом и нижнем правом углах материнской платы.
Шаг 5

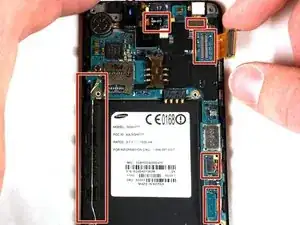

Отключите все защёлкивающиеся коннекторы и антенное кабельное соединение, потянув небольшим движением, как показано слева.
Шаг 6

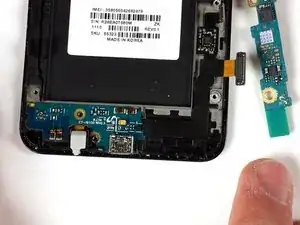

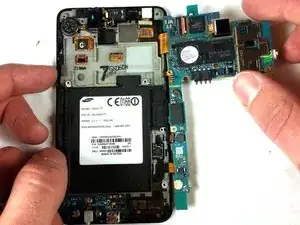

Подпереть материнскую плату с боку телефона. Затем снимите плату кнопки питания (вблизи верхней части антенного провода).

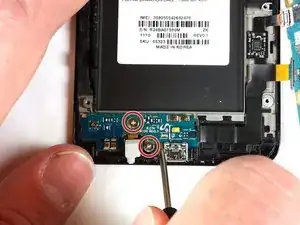

Удалите 2 винта с крестовой головкой, расположенные в нижней части платы зарядки.
В некоторых моделях может быть ленточная кнопка, приклеенная к боку телефона, а не расположенная непосредственно на плате. Для её снятия аккуратно отслоите её от боков устройства тонкой лопаткой, иначе тонкие ленточные проводники могут оборваться и телефон может не включаться.
Шаг 7

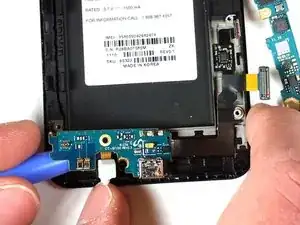

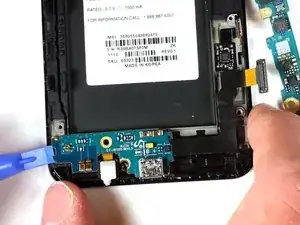

Снимите плату, поддевая один край и продвигаясь к другому.
Фен может помочь ослабить клей, но это необязательно.
Шаг 8
Установите новую плату вместо старой.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
