Замена переднего стекла/цифрового датчика Samsung Galaxy S II

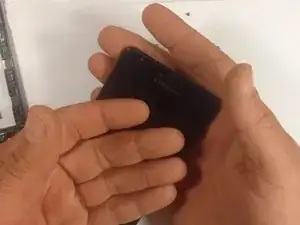

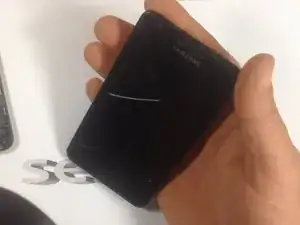

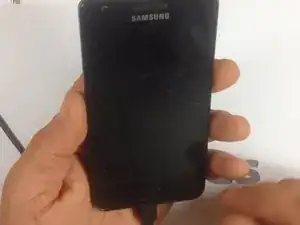

У нас Samsung Galaxy S II с разбитым экраном.

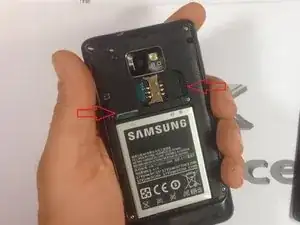

Извлеките аккумулятор, SIM‑карту и карту памяти SD.

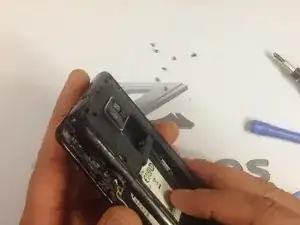

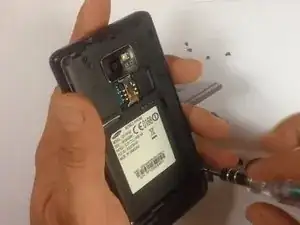

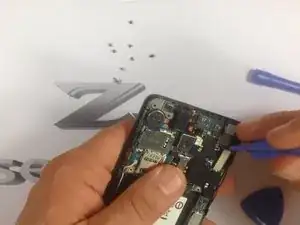

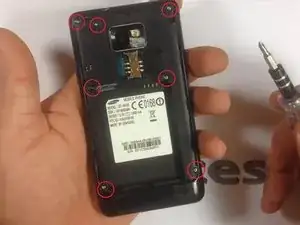

Удалите 7 винтов, выделенных красным.

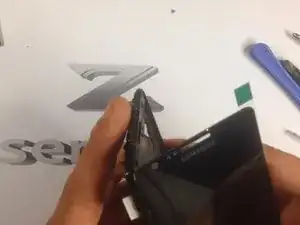

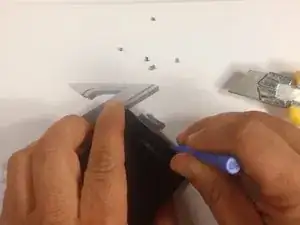

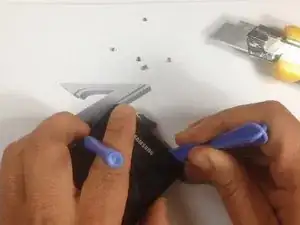

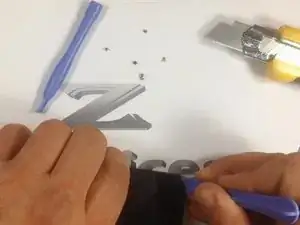

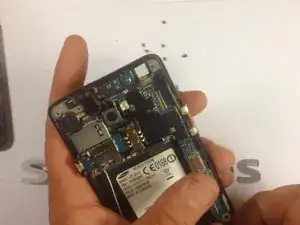

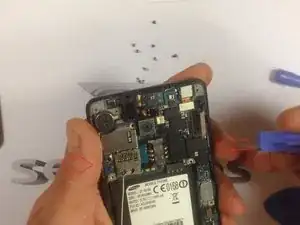

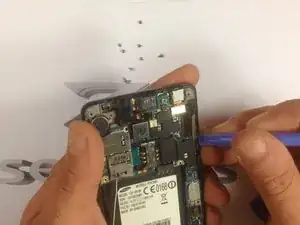

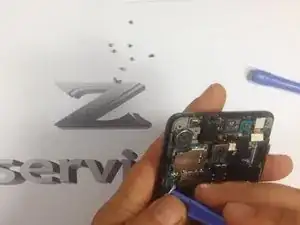

Используйте пластиковый инструмент, чтобы снять заднюю крышку.

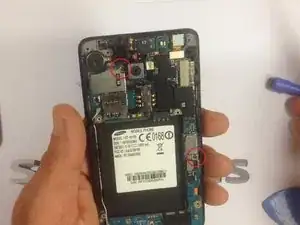

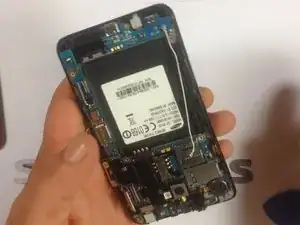

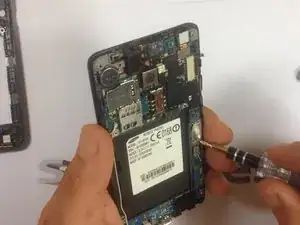

Материнская плата крепится 2 винтами. Снимите их.

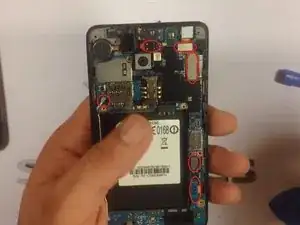

Отсоедините кабели, выделенные красным, прежде чем продолжать работу с экраном.

Освободите боковые кнопки. Стрелка покажет их расположение.

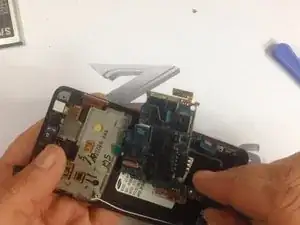

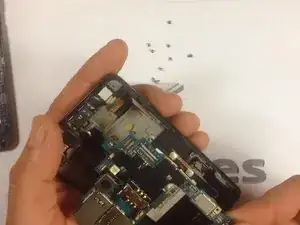

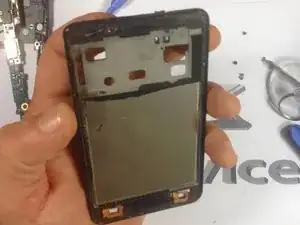

Осторожно извлеките материнскую плату из её посадочного места.

На этом этапе, если у Вас сенсорный экран с ЖК‑панелью и рамкой в виде запасной части, вы готовы к замене.

Мы продолжим с разборкой ЖК‑дисплея и сенсора от рамки. Сначала нагрейте их перед съёмом!

Используйте горячий воздух, чтобы размягчить клей настолько, чтобы можно было снять стекло.

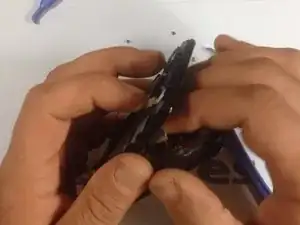

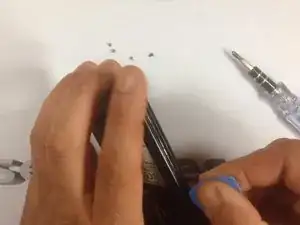

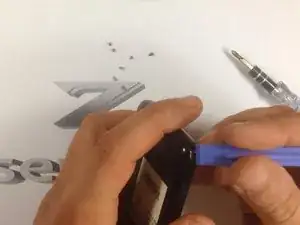

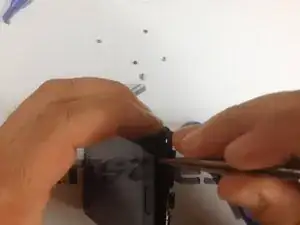

С помощью лезвия сделайте зазор для пластикового инструмента, затем продолжите отделять сенсор и ЖК‑дисплей от рамки.

Будьте осторожны с гибким кабелем кнопок меню в нижней части сенсорного стекла. Его необходимо отсоединить перед отделением дигитайзера от рамки.

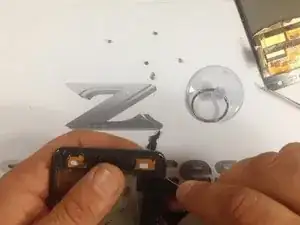

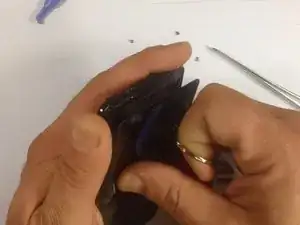

Теперь используйте присоску, чтобы снять экран из посадочного места. Будьте внимательны, чтобы избежать возможных травм.

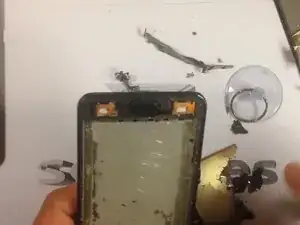

Очистите рамку от остатков клейкой ленты.

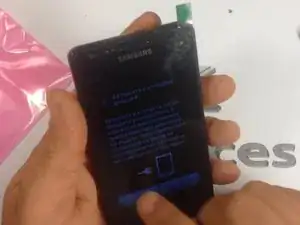

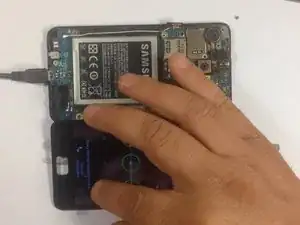

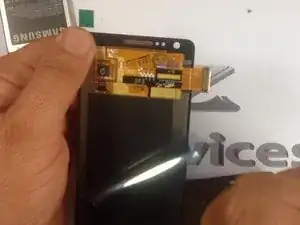

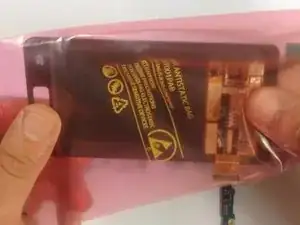

Проверьте новую запасную часть перед сборкой.

Установите ЖК‑дисплей и дигитайзер на их посадочное место.

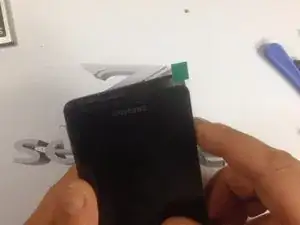

Часто запасные части поставляются без клейкой ленты. В этом случае Вам потребуется установить двустороннюю клейкую ленту самостоятельно. Также можно легко найти клейкие наклейки, точные для этой модели.

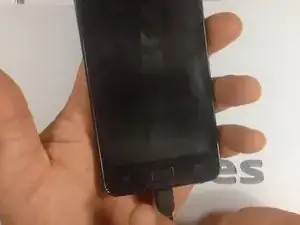

Для сборки устройства следуйте этим инструкциям в обратном порядке.
