Разборка Samsung Galaxy S Blaze — весь аппарат
Это руководство позволяет пользователям Samsung Galaxy S Blaze разобрать телефон. Будьте осторожны с винтами внутри устройства — они легко срываются. Для правильной разборки телефона вам потребуется крестовая отвертка PH00 и плоский пластиковый инструмент для открывания.
Шаг 1

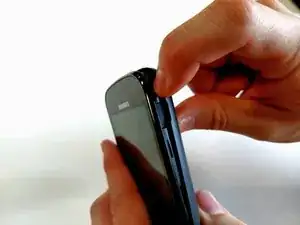

Снимите заднюю панель.
Шаг 2

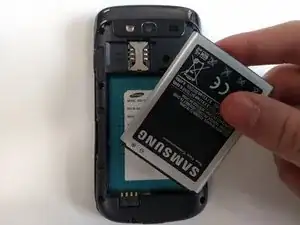

Извлеките аккумулятор из устройства.
Шаг 3
Используйте крестовую отвертку PH00.
Удалите 4 мм винты из корпуса.
Все восемь винтов имеют одинаковый размер.
Шаг 4

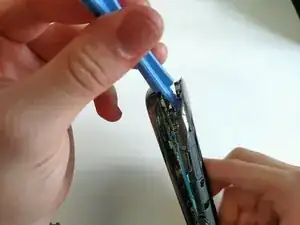

Снимите корпус с телефона, используя синий пластиковый инструмент для открывания.
Обойдите весь телефон инструментом, пока корпус не снимется.
Возможно, потребуется приложить небольшую силу, чтобы отпереть корпус.
Шаг 5

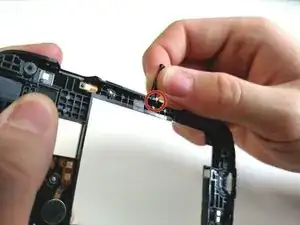

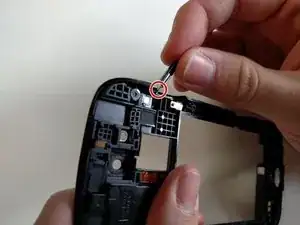

Регулятор громкости прикреплён к корпусу двумя пластиковыми защёлками.
Отстегните защёлки от корпуса и снимите регулятор громкости.
Шаг 6
Слот для SD-карты удерживается на месте небольшой защёлкой.
Отстегните защёлку слота SD-карты от корпуса телефона.
Шаг 7

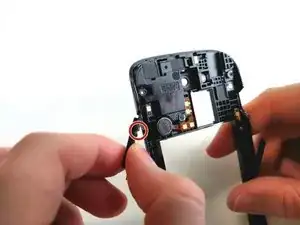

Кнопка питания прикреплена к телефону двумя защёлками.
Отстегните защёлки кнопки питания от корпуса телефона.
Шаг 8

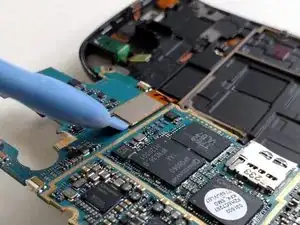

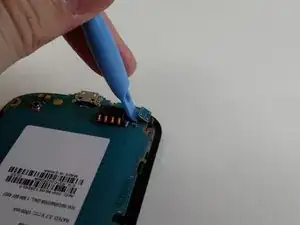

Материнская плата соединена с телефоном четырьмя ленточными разъёмами.
Первые три находятся на одной стороне.

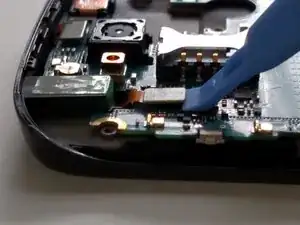

Используйте синий пластиковый инструмент, чтобы отщёлкнуть ленточные шлейфы от материнской платы.
Шаг 9

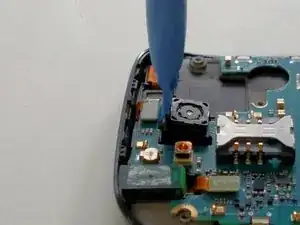

Переверните материнскую плату, чтобы добраться до последнего ленточного разъёма.
Отстегните последний ленточный разъём от телефона.
Извлеките материнскую плату из телефона.
Шаг 10

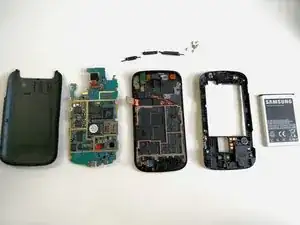

Здесь видны все детали.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Если с вашим устройством что-то не так, попробуйте следующее: Устранение неполадок Samsung Galaxy S Blaze 4G
Перевод руководства с ifixit.com
