Замена модуля динамика Samsung Brightside
Я заметил, что мало информации о работе с этим телефоном. Я получил один в нерабочем состоянии и посчитал, что это хорошая возможность для нескольких руководств. Телефон легко разбирать: скрытых винтов или защёлок нет, клей не используется избыточно. Простой и понятный телефон без хитростей.
Шаг 1

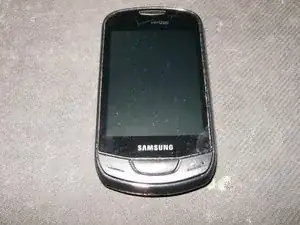

Вот Samsung SCH-U380 Brightside

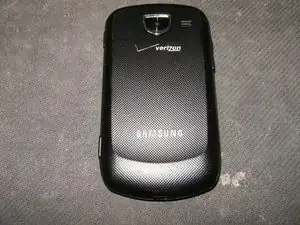

Переверните его, чтобы получить доступ к батарее.
Снимите заднюю крышку, просто потянув её с верхней части вниз.
Шаг 2
Снимите батарею

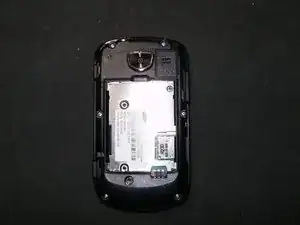

Удалите шесть винтов с крестовым шлицем с задней рамки

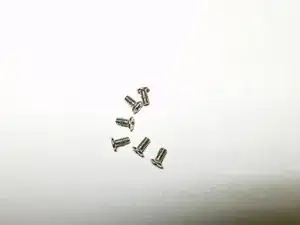

Все шесть винтов одинаковые M1.5×3
Шаг 3

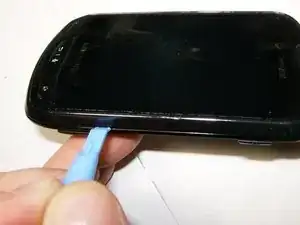

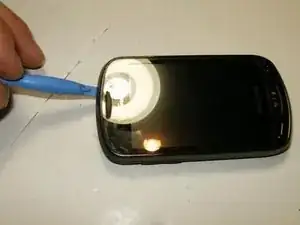

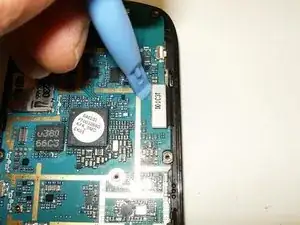

Используйте пластиковый медиатор или аналогичный инструмент, чтобы отделить верхнюю часть от нижней рамки. Надавливание немного вниз позволит освободить пластиковые защёлки
Продолжайте сдвигать инструмент вдоль зазора, пока не почувствуете, что защёлки отщёлкнулись

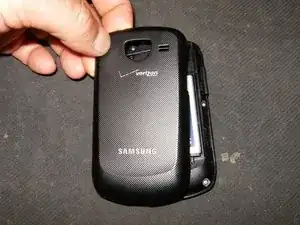

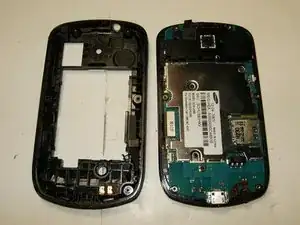

Когда все фиксаторы будут освобождены, нижняя рамка легко снимается.
Шаг 4

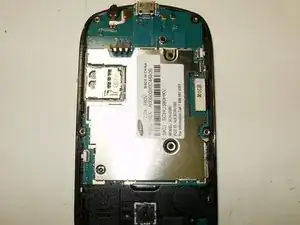

Удалите два винта с крестовым шлицем с экранирующей пластины EMI.

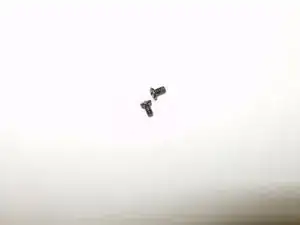

Оба винта одинаковые M1.5×2

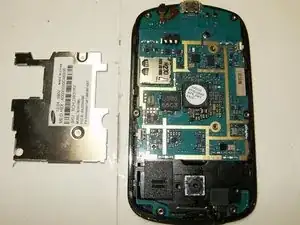

Снимите экранирующую пластину EMI
Шаг 5
Отсоедините разъём дисплея.

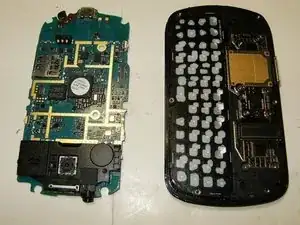

Снимите плату логики

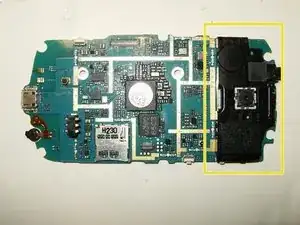

Это модуль динамика. В центре находится камера, но она не является частью модуля.
Шаг 6

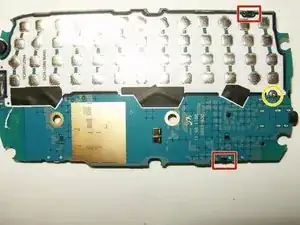

Переверните плату логики. Модуль динамика зафиксирован
одним винтом с крестовым шлицем
и двумя защёлками
Удалите винт с крестовым шлицем.

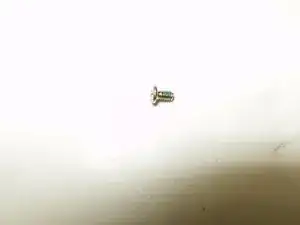

Это винт M1×2 с крестовым шлицем

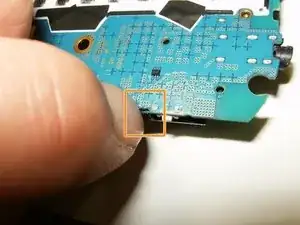

Далее освобождаете одну из защёлок, просто применив боковое давление ногтем. Это ослабит модуль.
Шаг 7

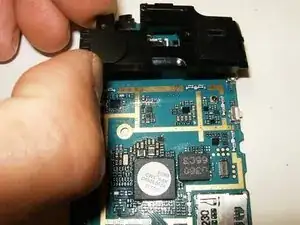

Переверните плату логики обратно. С модулем динамика, ослабленным, просто поднимите его с платы.
Модуль динамика снят.

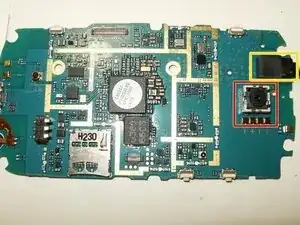

Камера
и аудиоразъём
не входят в этот модуль и остаются на плате.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
