Замена дигитайзера Samsung Eternity

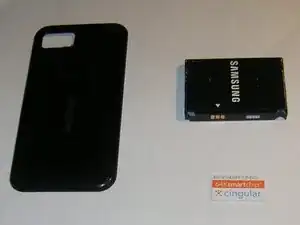

Сначала необходимо снять крышку батарейного отсека, батарею и SIM-карту. У меня также была дополнительная карта памяти на 2 ГБ, которую я тоже извлёк.

Далее снимите 6 маленьких винтов с крестообразным шлицем, как показано. Все они одинаковой длины, поэтому их можно смешивать между собой.

Затем я использовал небольшой пластиковый инструмент, который остался у меня после ремонта iPod, и поместил его между серебристой и чёрной задней рамками. Ваши ногти или медиатор для гитары могут подойти для той же задачи. Пройдитесь инструментом по периметру рамки, чтобы разделить две половины.

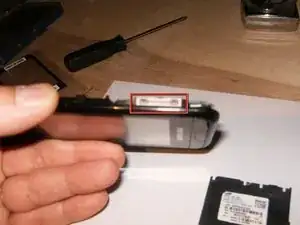

После разделения рамки будьте осторожны, чтобы не потерять кнопку удерживания сверху и кнопку регулировки громкости. Обе они сидят в рамке неплотно.

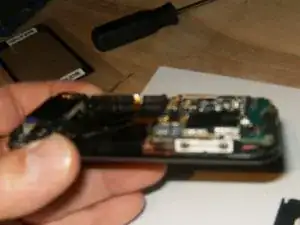

Также необходимо снять шлейф кнопки затвора камеры и шлейф дополнительных медиа-кнопок. Он приклеен к боковой части рамки — пластиковый инструмент с лёгким поддевом ослабит клеевой слой под ним.

Теперь снимите крышку отсека для батареи. Медленно поднимите один край и аккуратно снимите крышку.

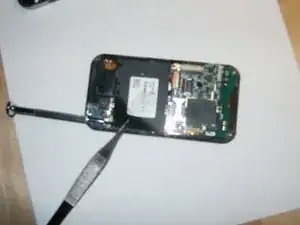

Вы увидите 4 разъёма на плате, которые нужно отсоединить. Отщёлкните их, аккуратно подняв фиксирующую защёлку (чёрная планка на разъёме), затем извлеките шлейф. Антенный кабель не имеет защёлки — его снимают просто поддев и подняв.

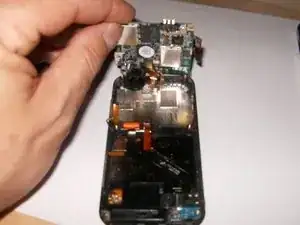

После отключения кабелей сверху платы осторожно наклоните плату вверх и назад. Будьте внимательны — с обратной стороны ещё подключены 2 плоских шлейфа. Более широкий шлейф — для ЖК-дисплея, меньший — для дигитайзера.

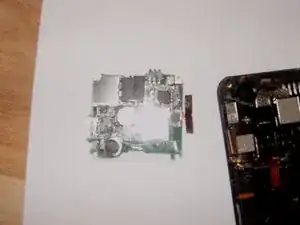

Снимите оба этих шлейфа. Шлейф ЖК-дисплея — с нажимным разъёмом, а у шлейфа дигитайзера есть небольшой фиксатор. Будьте осторожны, чтобы не сломать его при открывании. Здесь пригодится терпение. Аккуратно извлеките плату, убедившись, что все соединения разъединены.

Переверните телефон так, чтобы ЖК-дисплей был направлен вверх. Я использовал небольшой пластиковый инструмент, чтобы ослабить дигитайзер от рамки. Это потребует терпения и многократного поддевания по контуру дигитайзера. Не применяйте силу, иначе можно повредить старый дигитайзер. Разумеется, если он всё равно подлежит замене, это не так критично.

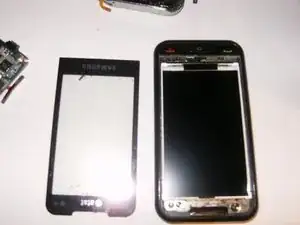

Когда дигитайзер ослаблен, вставьте инструмент у отверстия динамика и медленно поднимайте дигитайзер, сопровождая движение пластиковым инструментом между ним и рамкой. Дигитайзер должен освободиться от рамки, и вы сможете аккуратно отвести его в сторону. Внизу дигитайзера прикреплён маленький шлейф, и вы увидите соответствующее отверстие в рамке.

Я использовал полиэфирный тампон, чтобы очистить ЖК-дисплей и рамку от пыли и мусора перед установкой нового дигитайзера. Также я нанес небольшие точки силиконового клея в четырёх углах нового дигитайзера там, где он размещается в рамке. Это предотвратит его отпадание в процессе повседневного использования, но при этом позволит заменить его снова при необходимости. Вся процедура достаточно проста — действуйте спокойно и следите за фиксатором шлейфа. Именно он оказался самой сложной частью. Удачи
