Замена микрофона Samsung Eternity

Снимите заднюю крышку аккумулятора.

При помощи нейлоновой лопатки извлеките аккумулятор телефона.

Выкрутите шесть винтов (4,28 x 1,25 мм) с помощью отвертки Phillips #00.

При помощи нейлоновой лопатки аккуратно отогните серую пластиковую заднюю панель от корпуса телефона.

Очень легко повредить кабели материнской платы и хрупкие фиксаторы. Будьте осторожны при снятии каждого компонента.

Отсоедините штекер антенны от разъёма.

Отведите в сторону два чёрных рычага с защёлками в направлении ленточных кабелей, затем выньте кабели.

Отведите красный рычаг с защёлкой от ленточного кабеля, затем извлеките кабель.

Отклейте сенсор кнопок, расположенный на боковой стороне материнской платы, от корпуса.

Аккуратно приподнимите одну сторону материнской платы.

Вытащите штекер кнопки/микрофона из разъёма.

Отведите красный рычаг с защёлкой от ленточного кабеля, затем выньте кабель.

Вы успешно извлекли материнскую плату из телефона.

Переверните телефон так, чтобы передняя панель была обращена к вам.

Используйте небольшой инструмент, чтобы аккуратно отделить сенсорный экран и дисплей (вместе) от рамки телефона.

Процесс может потребовать времени и аккуратности, так как экран приклеен к рамке.

Будьте осторожны при отсоединении нижней части экрана от рамки телефона, поскольку к сенсорному экрану подключён ленточный кабель, который нельзя повредить. Также обратите внимание на ленточный кабель, расположенный на боковой стороне экрана.

Далее аккуратно отделите сенсорный экран от дисплея.

На этом этапе можно заменить либо дисплей, либо сенсорный экран.

Очистка экрана стеклоочистителем перед сборкой поможет удалить следы пальцев и загрязнения, появившиеся при разборке.

Вытолкните микрофон из его посадочного места.

Отклейте чёрную ленту, расположенную на нижней стороне задней крышки.

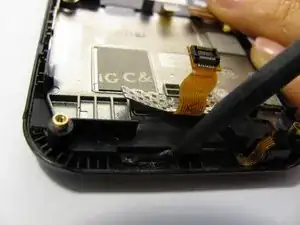

Используйте лопатку, чтобы освободить передние кнопки от рамки телефона.

Не пытайтесь полностью отсоединить передние кнопки от телефона. Они всё ещё зафиксированы защёлками.

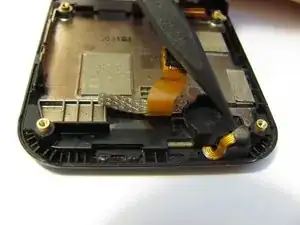

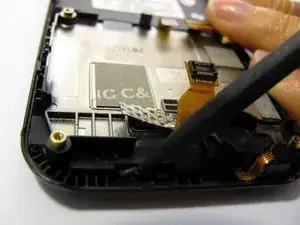

Используйте лопатку, чтобы освободить три пластиковых фиксатора, удерживающих передние кнопки в корпусе.

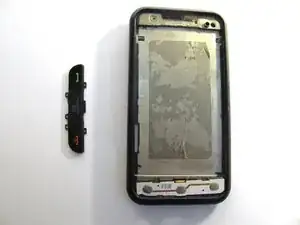

Пластиковый узел передних кнопок должен легко сняться.

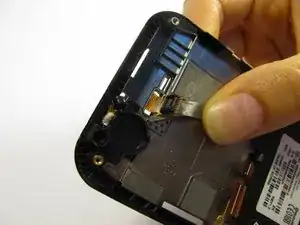

Используйте пинцет, чтобы отделить плату логики кнопок от корпуса телефона.

Не пытайтесь полностью извлечь компонент. Ленточные кабели должны аккуратно пройти через заднюю крышку телефона.

Вы должны видеть два кабеля, подключённых к плате передних кнопок.

Аккуратно протяните эти два кабеля через соответствующие отверстия в корпусе камеры.

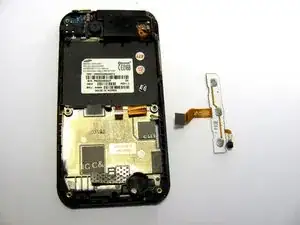

Плата передних кнопок должна выйти. На этом этапе можно заменить компонент кнопки/микрофона.
