Замена ЖК-дисплея Samsung Brightside

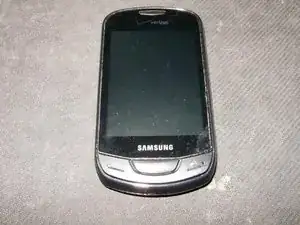

Это Samsung SCH-U380 Brightside.

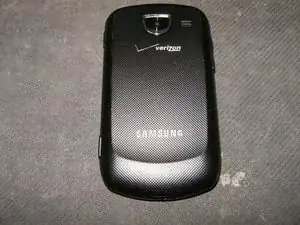

Переверните его, чтобы получить доступ к аккумулятору.

Снимите заднюю крышку, просто потянув её с верхней части вниз.

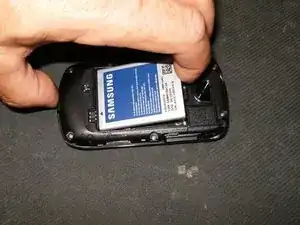

Извлеките аккумулятор.

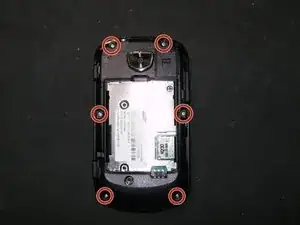

Удалите шесть винтов с крестообразным шлицем (Phillips) из задней рамки.

Все шесть винтов одинаковые: M1.5×3.

Используйте пластиковый инструмент для вскрытия или аналогичный, чтобы отделить верхнюю часть от нижней рамки. Небольшое нажатие вниз освобождает пластиковые защёлки.

Продолжайте перемещать инструмент вдоль зазора, пока не почувствуете, что защёлки отпускают.

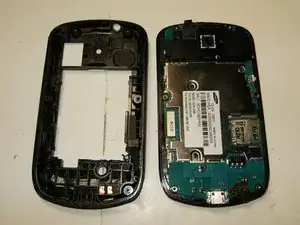

После того как все защёлки освобождены, нижняя рамка снимается.

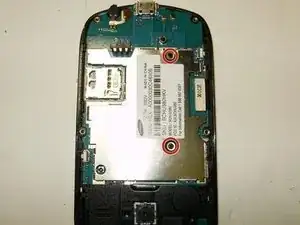

Удалите два винта Phillips с экранирующей пластины EMI.

Оба винта одинаковые: M1.5×2.

Снимите экранирующую пластину EMI.

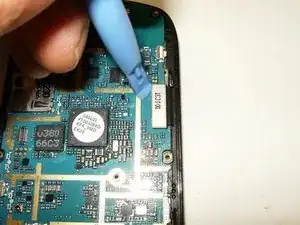

Отсоедините разъём ЖК-дисплея.

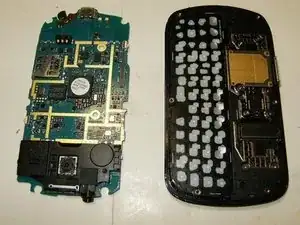

Снимите плату логики.

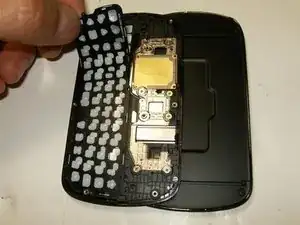

Сдвиньте переднюю часть корпуса в сторону, извлеките мембрану клавиатуры, просто подняв её.

Снимите гибкий кабель с узла. Он приклеен резиновым клеем и может потребовать небольшого усилия при вытягивании.

Отодвиньте гибкий кабель в сторону.

Удалите шесть винтов Phillips с узла.

Все шесть винтов — M1×1.

Узел теперь ослаблен и может быть аккуратно приподнят.

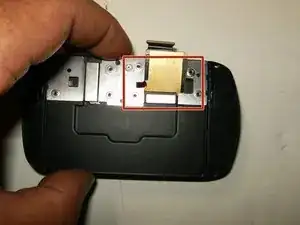

Аккуратно пропустите гибкий кабель через узел. Он входит только в одном положении.

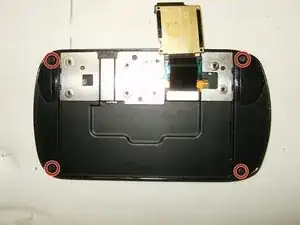

Удалите четыре винта Phillips из корпуса слайдера.

Все четыре винта одинаковые: M1×2.

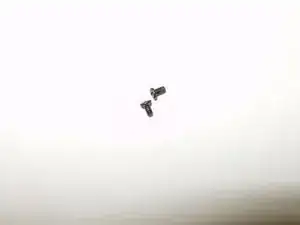

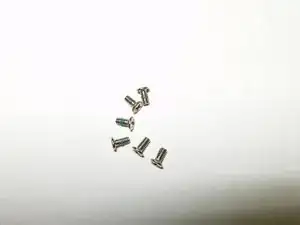

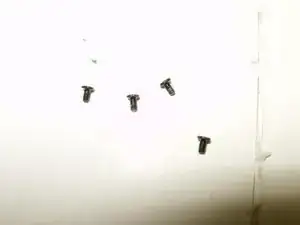

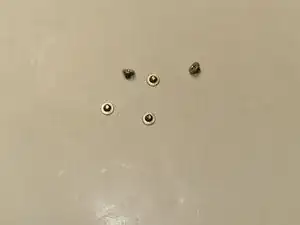

Здесь показаны все удалённые винты.

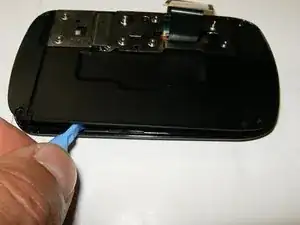

Вставьте пластиковый инструмент для вскрытия или аналогичный, чтобы отделить скользящий узел от корпуса.

Проведите инструмент вокруг слайдера, чтобы освободить защёлки, удерживающие его.

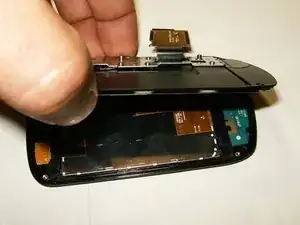

После освобождения защёлок скользящий механизм можно приподнять, следя за тем, чтобы не порвать гибкий кабель.

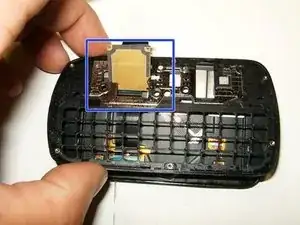

Направляйте гибкий кабель через скользящий механизм при его приподнимании.

Удалите каптоновую ленту.

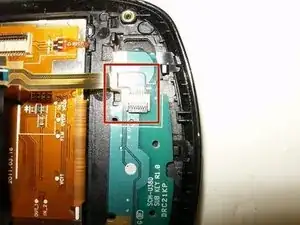

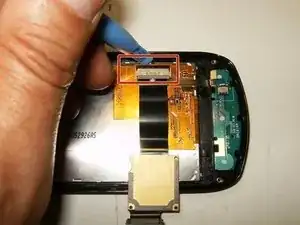

Освободите разъём гибкого кабеля, просто открыв его вверх.

Это L-образный гибкий кабель, необходимо освободить два разъёма.

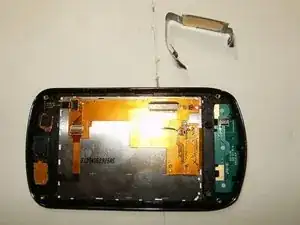

Освободите L-образный гибкий кабель также от кнопочной панели.

Снимите гибкий кабель.

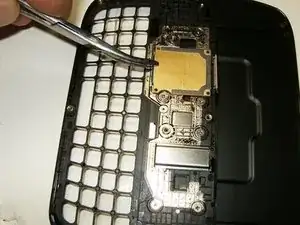

Снимать кнопку панель полностью необязательно, но она будет ослаблена и выпадет сама.

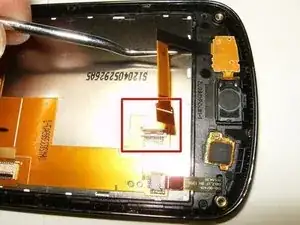

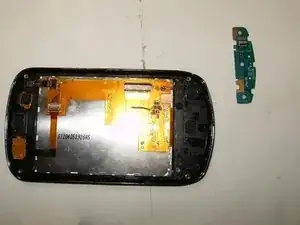

Снимите гибкий кабель датчика приближения/переднего динамика.

Снимите гибкий кабель дигитайзера.

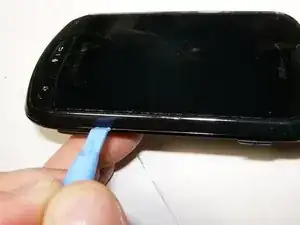

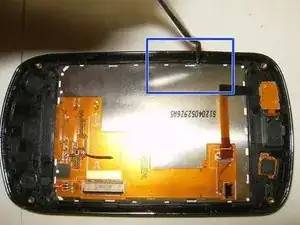

ЖК-дисплей приклеен к передней части корпуса. Используйте пик или аналогичный инструмент, чтобы освободить ЖК-дисплей.

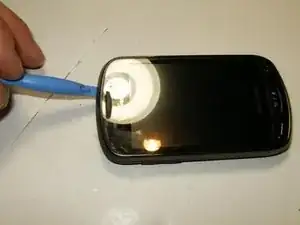

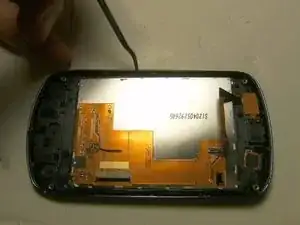

Проведите пик или аналогичный инструмент по периметру ЖК-дисплея, чтобы освободить клей. Может потребоваться аккуратное поддевание.

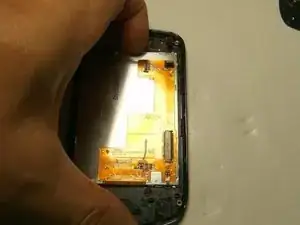

После ослабления клея используйте ногти или аналогичный инструмент, чтобы снять ЖК-дисплей с корпуса.

Сложите ЖК-дисплей вниз на рамку.

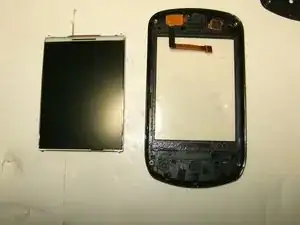

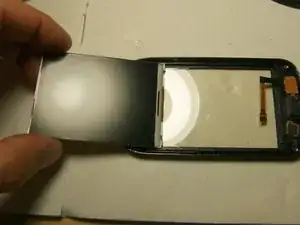

Вот снятый ЖК-дисплей. ЖК-дисплей и дигитайзер — отдельные детали, что делает ремонт экономически оправданным.
