Ремонт повреждений жидкостью Samsung Freeform 4

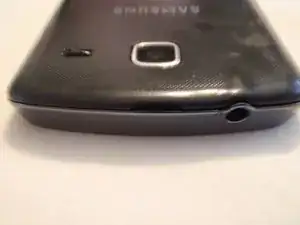

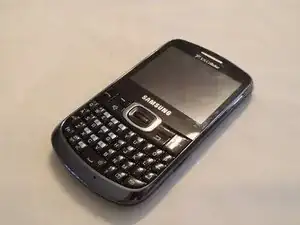

Здесь лежит ваш телефон, готовый к разборке.

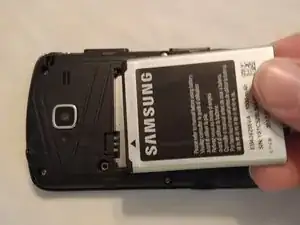

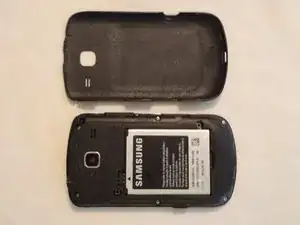

Снимите аккумулятор, сняв заднюю крышку и выдавив аккумулятор наружу.

При наличии повреждения от жидкости самое важное — извлечь аккумулятор. Если телефон всё ещё включён, не пытайтесь выключать его обычным способом. Просто снимите заднюю панель и извлеките аккумулятор — это быстрее и безопаснее.

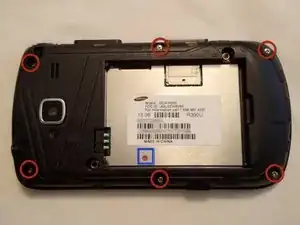

Используйте маленькую крестовую отвёртку и выкрутите все шесть винтов. Винты не выйдут из рамки, но некоторые могут случайно выпасть.

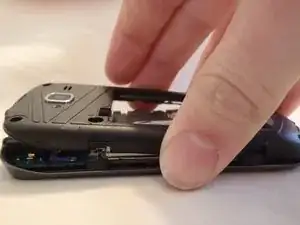

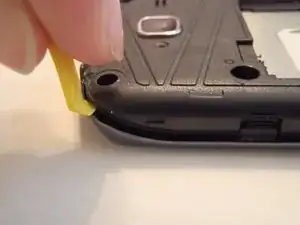

Используйте инструмент для поддевания, чтобы попасть внутрь и отделить рамку от хромированного корпуса. Обойдите по периметру, просто поддёвывая рамку. Когда она ослабнет, поднимите и снимите её.

Обратите внимание на красный индикатор попадания жидкости. В нормальном (сухом) телефоне они белые. В зависимости от количества влаги они могут стать розовыми или красными.

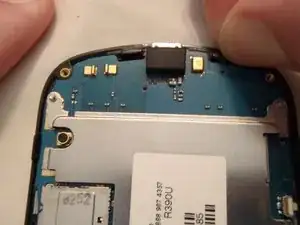

Теперь приступаем к снятию платы. Сначала возьмите зажатую часть, выделенную красным, и потяните её в сторону нижней части телефона. При этом поднимайте плату вверх.

Не поднимайте плату выше вершины зажима! К ней ещё подключён гибкий кабель!

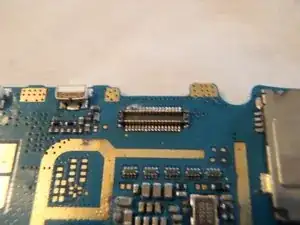

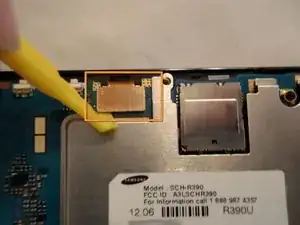

Возьмите лопатку или инструмент для вскрытия и отведите вверх разъём гибкого кабеля.

Поднимите плату и отведите её в сторону.

Теперь перейдите к передней панели с клавиатурой и ЖК-дисплеем.

Клавиатура просто вытаскивается.

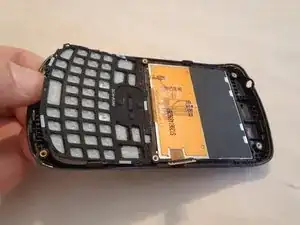

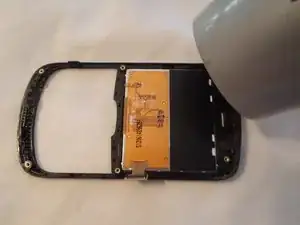

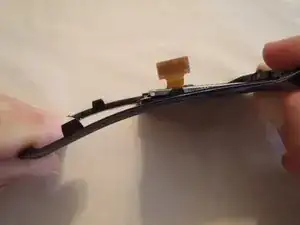

По периметру ЖК-дисплея имеется клей. Он прикрепляет дисплей к рамке. Возьмите фен и установите высокую температуру. Пройдитесь по краю дисплея в общей сложности примерно шестьдесят секунд. Затем слегка согните рамку вниз, удерживая верхнюю часть, и извлеките дисплей.

Фены могут сильно нагреваться, будьте осторожны.

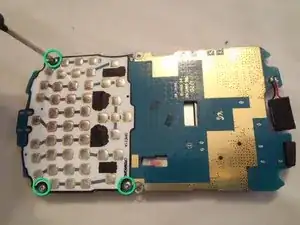

Используйте отвёртку, чтобы выкрутить три винта здесь. Затем снимется задний экран (щит).

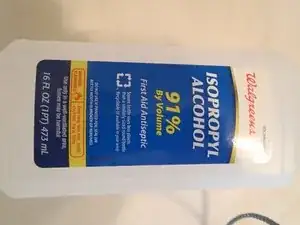

Здесь начинается очистка! Вам понадобится изопропиловый спирт максимально возможной концентрации. Не используйте менее 90%. Почему? Потому что если это не изопропиловый спирт, то это вода. Вода проводит ток и может повредить телефон. Изопропиловый спирт удаляет коррозию и не повредит телефон.

Осмотрите телефон на предмет влаги или коррозии. Позже мы будем использовать спирт для 1) вытеснения воды и 2) удаления коррозии.

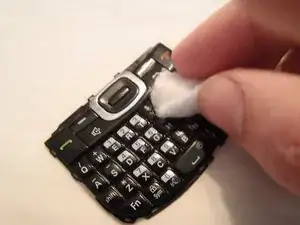

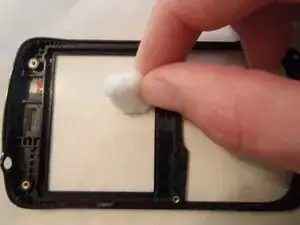

Мой телефон побывал в стиральной машине. Из-за этого под пластиком и ЖК-экраном остался мыльный налёт. Возьмите ватный тампон или шарик (на ваш выбор, но только для этого шага!) и очистите пластик и клавиатуру.

Если хотите, можно просто промыть клавиатуру в воде. На ней нет ничего, что могло бы замкнуть, поскольку это только пластик/резина. Не погружайте её в изопропиловый спирт, иначе печать может смыться.

Вода застряла между пластиковым покрытием клавиатуры и фактическими припойными контактами. Это вызывало хаотичное поведение кнопок, так как вода замыкает электрические соединения.

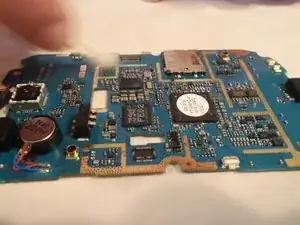

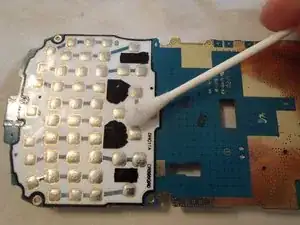

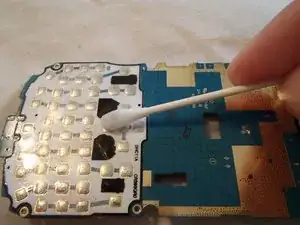

Здесь я пытался выдавить воду ватным тампоном. Это не сработало...

Это фотографии того, что НЕ нужно делать.

Использование ватного тампона с изопропиловым спиртом предназначалось для очистки коррозии и вытеснения воды. В результате я оставил маленькие кусочки ватного волокна по всем частям телефона. Пришлось собирать все эти мелкие частички, чтобы хорошо очистить устройство.

РЕАЛЬНОЕ решение для удаления воды — взять вертикальную ёмкость и погрузить плату в IPA до уровня вибромотора. Достаньте плату так, чтобы были доступны её боковые стороны. Используйте антистатическую щётку для очистки коррозии с платы.

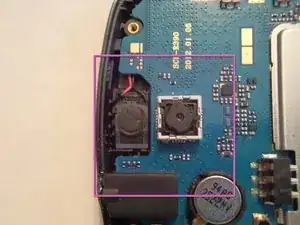

Не заходите дальше вибромотора! В камере есть фильтры и подобные элементы, которые спирт может повредить. Тогда вы потеряете камеру.

За гибкими соединениями следует особенно следить на предмет коррозии. Обрабатывайте их, но не трите слишком сильно.

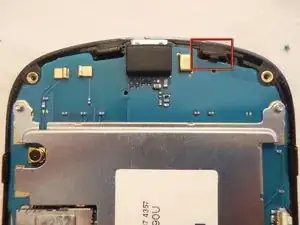

Не допускайте попадания изопропилового спирта внутрь этого места.

Может потребоваться несколько промывок, чтобы удалить всю коррозию. Когда решите повторить процедуру, положите материнскую плату на бумажное полотенце и дайте ей высохнуть не менее 24 часов.

Если хотите повысить шансы на успех, найдите банку и заполните её на большую часть осушающими пакетиками, оставив место для материнской платы. Убедитесь, что на плате нет изопропилового спирта перед этим. Оставьте её в банке минимум на 48 часов. Я держал дольше — неделю, или пока из платы не уйла жидкость от клавиатуры.

В ЖК-дисплее может остаться жидкость. Поместите его в банку тоже — осушитель может вернуть экрану вид, как у нового.
