Замена цифроанализатора и экрана Samsung Eternity

Снимите заднюю крышку батарейного отсека.

Используя нейлоновую лопатку, извлеките аккумулятор телефона.

Отверткой Phillips #00 удалите шесть винтов размером 4.28 x 1.25 мм.

С помощью нейлоновой лопатки аккуратно отожмите серебристую пластиковую заднюю панель от корпуса телефона.

Очень легко порвать кабели материнской платы и повредить хрупкие защёлки материнской платы. Будьте осторожны при снятии каждого компонента.

Вытащите антенное гнездо из его разъёма.

Подденьте два чёрных рычага с защёлкой в сторону их шлейфов, затем вытяните шлейфы.

Отожмите красный рычаг с защёлкой от его шлейфа. Затем извлеките шлейф.

Отклейте сенсор кнопки на стороне материнской платы от корпуса.

Немного приподнимите одну сторону материнской платы.

Вытяните разъём кнопки/микрофона из его гнезда.

Отожмите красный рычаг с защёлкой от его шлейфа, затем вытяните шлейф.

Материнская плата успешно извлечена из телефона.

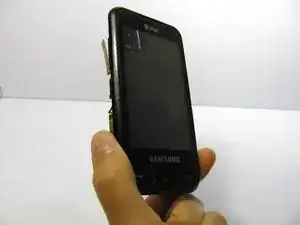

Переверните телефон так, чтобы передняя панель экрана была обращена к вам.

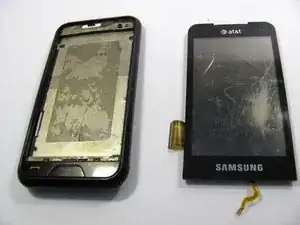

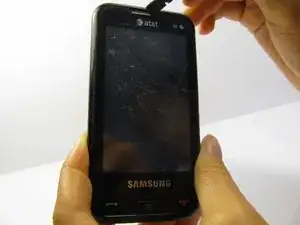

Используйте небольшой инструмент, чтобы поддеть цифроанализатор и экран (вместе) от рамки телефона.

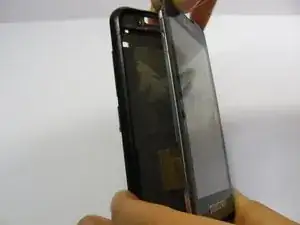

Это может занять некоторое время и потребовать аккуратной работы, так как они приклеены к рамке.

Будьте осторожны при отрыве нижней части этого элемента от рамки телефона, поскольку к цифроанализатору прикреплён шлейф, который нельзя повредить. Также обратите внимание на шлейф сбоку экрана.

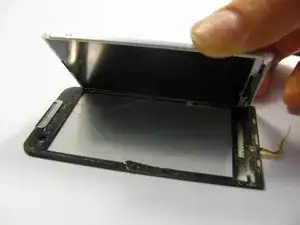

Далее аккуратно отделите цифроанализатор от экрана.

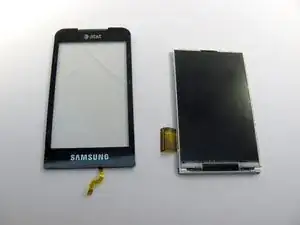

На этом этапе вы можете заменить либо экран, либо цифроанализатор.

Перед сборкой протрите экран салфеткой для чистки стекла, чтобы удалить отпечатки пальцев и следы от разборки.
