Замена микрофона Nokia E61i
Если Ваш телефон Nokia E61i не распознает наушники, издает искаженный звук или при подключении гарнитуры наблюдается неплотное соединение, возможно, разъем гарнитуры требует замены. В этом руководстве показано, как открыть телефон и извлечь неисправный разъем гарнитуры. Перед началом убедитесь, что у Вас чистое рабочее место и подходящие инструменты.
Шаг 1
Сначала подготовьте все необходимые инструменты.
Снимите заднюю крышку, чтобы получить доступ к батарее, нажав на защелку внизу крышки.
Сдвиньте заднюю крышку вниз, снимая её с телефона, одновременно нажимая на защелку.
Шаг 2
Найдите нижний левый угол телефона, где находится выемка для извлечения батареи.
Шаг 3
Поднимите батарею пальцем и извлеките её.
E61i использует стандартную батарею Nokia BP-4L.
Шаг 4
Чтобы снять верхнюю часть задней крышки, подденьте боковые части и отщелкните её.
Удалите четыре винта, крепящие переднюю панель к остальной части телефона, используя отвертку T7.
Шаг 5
Снимите панель, потянув её вверх и сняв с телефона.
Шаг 6
Снимите корпус и клавиатуру.
Удалите винты, удерживая экран на месте, используя отвертку Torx T6.
Удалите один винт, удерживая экран на месте, используя отвертку Torx T5.
Поднимите шлейф, отключив контакт с платой.
При сборке плотно прижмите контакты, чтобы восстановить соединение шлейфа и материнской платы.
Шаг 7
Осторожно снимите экран с телефона.
Не допускайте разрыва наклейки, соединяющей дисплей и материнскую плату.
Снимите серебристый корпус, чтобы полностью освободить треснувший или поврежденный экран.
Шаг 8
Выньте зеленую материнскую плату из задней части корпуса.
Шаг 9

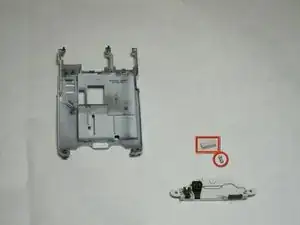

Снимите корпус разъема, слегка нажимая и сдвигая его с задней панели.
Будьте очень внимательны, чтобы не потерять маленькую пружинку за кнопкой и саму маленькую кнопку.
Шаг 10

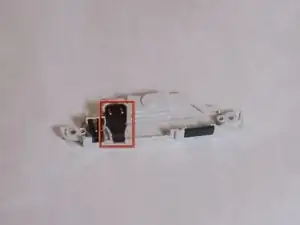

После снятия корпуса разъема микрофон ничем больше не удерживается. Просто извлеките его из корпуса, потянув вверх.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
