Разборка динамика Nokia E61i

Сначала соберите все необходимые инструменты.

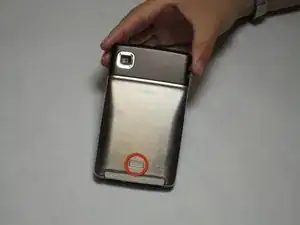

Снимите заднюю крышку, нажав на вкладку в нижней части крышки для доступа к батарее.

Сдвиньте заднюю крышку вниз, одновременно нажимая на вкладку.

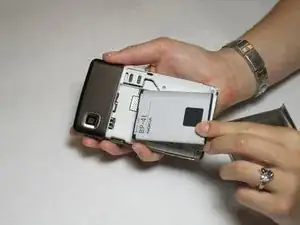

Найдите место в нижнем левом углу телефона, где можно удалить батарею.

Поднимите батарею, используя палец.

E61i использует стандартную батарею Nokia BP-4L.

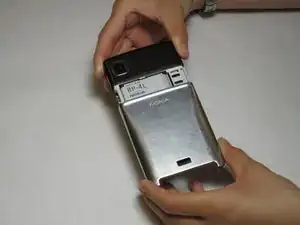

Чтобы снять верхнюю часть задней крышки, подденьте стороны и снимите её.

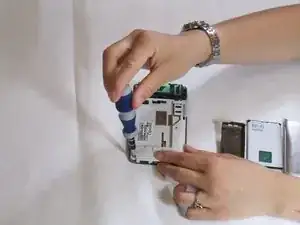

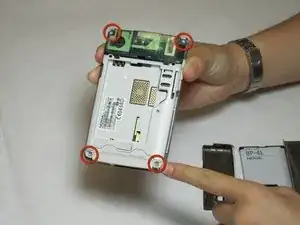

Удалите четыре винта, которые крепят переднюю крышку к остальной части телефона с помощью отвертки T7.

Снимите крышку, потянув её вверх.

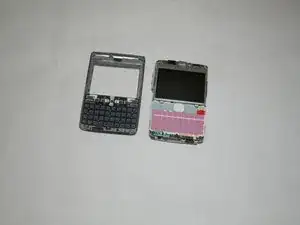

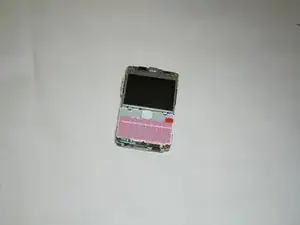

Снимите корпус и клавиатуру.

Удалите винты, удерживая экран на месте с помощью отвертки Torx T6.

Удалите один винт, удерживая экран на месте с помощью отвертки Torx T5.

Поднимите шлейф, отсоединив контакт с материнской платой.

При повторной сборке надежно закрепите контакты для соединения шлейфа и материнской платы.

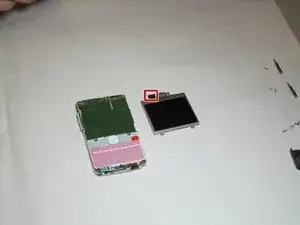

Осторожно снимите экран с телефона.

Убедитесь, что не порвали наклейку, соединяющую экран и материнскую плату.

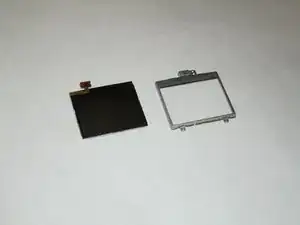

Снимите серебряный корпус, чтобы полностью освободить треснутый или поврежденный экран.

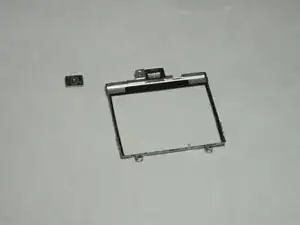

Удалите динамик, нажав его с дисплейной рамки.

Динамик прикреплён к рамке дисплея кольцом из самоадгезионного поролона (видно на второй картинке). При удалении

Перевод руководства с ifixit.com
