Разбор антенны Nokia E61i

Сначала подготовьте все необходимые инструменты.

Снимите заднюю крышку, чтобы получить доступ к аккумулятору, нажав на защёлку внизу крышки.

Сдвиньте заднюю крышку вниз, снимая её с телефона, одновременно нажимая на защёлку.

Найдите нижний левый угол телефона, где есть место для извлечения аккумулятора.

Поднимите аккумулятор пальцем и извлеките его.

В E61i применяется стандартный аккумулятор Nokia BP-4L.

Чтобы снять верхнюю часть задней крышки, подденьте боковые стороны и отщёлкните её.

Снимите четыре винта, фиксирующие переднюю панель к остальной части телефона, используя отвертку T7.

Снимите крышку, потянув её вверх и в сторону.

Снимите корпус и клавиатуру.

Удаляйте винты, удерживая экран на месте, используя отвертку Torx T6.

Удалите один винт, удерживая экран на месте, используя отвертку Torx T5.

Поднимите плёнку-шлейф, отсоединив контакт с материнской платой.

При сборке сильно прижмите контакты, чтобы снова соединить шлейф с материнской платой.

Осторожно снимите экран с телефона.

Не порвите наклейку, соединяющую дисплей и материнскую плату.

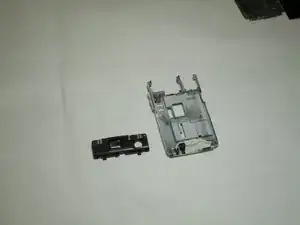

Снимите серебристый корпус, чтобы полностью освободить треснувший или повреждённый экран.

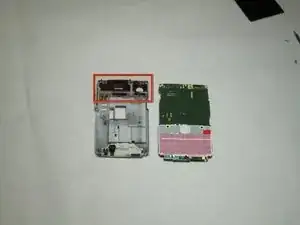

Выньте зелёную материнскую плату из заднего корпуса.

После того как плата логики удалена, антенна больше ничем не закреплена в задней крышке. Просто извлеките антенну, надавливая наружу со стороны внутренней стороны.
