Замена камеры Nokia Classic 2600c-2b
В этом руководстве показано, как заменить камеру в телефоне Nokia Classic модель 2600c-2b. Камера телефона позволяет делать фотографии. Модуль камеры выполнен из стекла и других хрупких материалов, которые легко ломаются, поэтому обращайтесь с компонентом аккуратно, чтобы не повредить его. Также будьте осторожны при извлечении аккумулятора: он содержит литий‑ионные элементы, которые могут загореться при проколе или любом повреждении.
Шаг 1
Нажмите на кнопку, расположенную внизу телефона, используя центральный выступ в качестве ориентира.

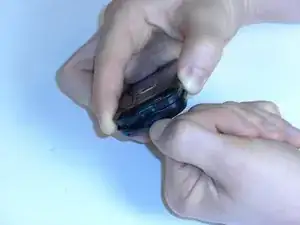

Раздвиньте корпус телефона снизу, удерживая кнопку нажатой.
ВНИМАНИЕ! Для получения рычага можно использовать пластиковый инструмент для вскрытия. Потребуется некоторое усилие, чтобы открыть.
Шаг 2

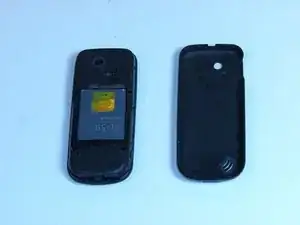

Снимите заднюю крышку, чтобы получить доступ к аккумулятору. Отложите пластиковую крышку в безопасное место для дальнейшей сборки.
Шаг 3
Поместите палец или пластиковый инструмент для вскрытия в зазор между аккумулятором и корпусом телефона.

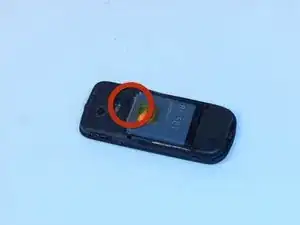

Осторожно приподнимите аккумулятор, вставив палец в небольшой вырез и поддев его.
Шаг 4
Найдите пластиковые защёлки по левой и правой сторонам телефона.

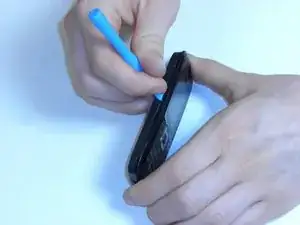

Вставьте пластиковый инструмент для вскрытия или ноготь в каждую защёлку и поочерёдно подденьте их, чтобы отщёлкнуть.
ВНИМАНИЕ! Потребуется некоторое усилие.
Шаг 5

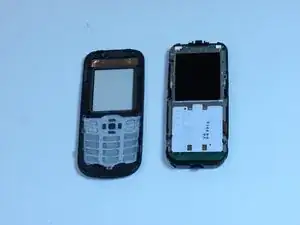

Снимите переднюю панель с прикреплённой цифровой клавиатурой и отложите панель в сторону.
Шаг 6
Поверните переднюю панель так, чтобы цифровая клавиатура была направлена вниз.
Подденьте и извлеките цифровую клавиатуру из передней панели.
Шаг 7

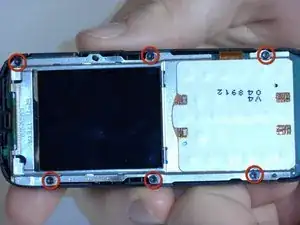

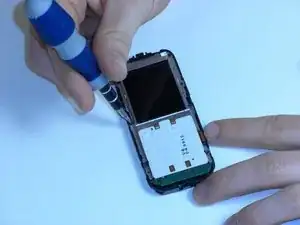

Снимите шесть винтов по краям телефона, используя отвертку Torx T5.
Шаг 8
Найдите оранжевую ленту‑шлейф, соединяющую металлическую пластину дисплея с платой.

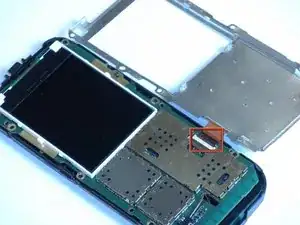

Поднимите чёрную защёлку, фиксирующую шлейф на плате.
Аккуратно извлеките шлейф из слота защёлки, чтобы снять металлическую пластину дисплея.
Шаг 9
Используя пластиковый инструмент для вскрытия, аккуратно отщёлкните материнскую плату от пластикового корпуса. Поместите металлическую пластину дисплея в безопасное место для последующей сборки.
ВНИМАНИЕ! При извлечении платы будьте осторожны, чтобы не повредить аккумулятор, расположенный под нижним левым углом платы.
Шаг 10

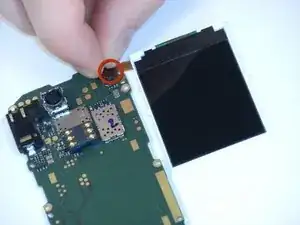

Переверните материнскую плату и найдите оранжевый шлейф, соединяющий дисплей с платой.
Аккуратно потяните шлейф вверх, чтобы отсоединить дисплей.
Шаг 11

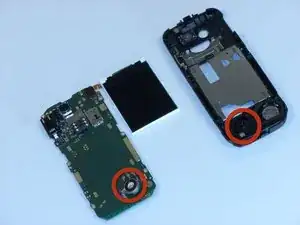

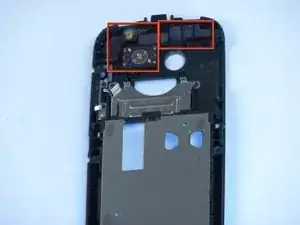

Найдите модуль камеры в пластиковом корпусе, извлечённом из‑под материнской платы (он представляет собой единое целое).
Осторожно извлеките модуль камеры, используя палец или пластиковый инструмент для вскрытия.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
