Замена материнской платы Nokia Classic 2600c-2b

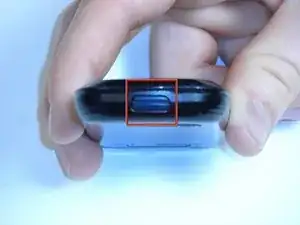

Нажмите на кнопку, расположенную в нижней части телефона, ориентируясь по центральному гребню.

Разъедините телефон снизу, удерживая кнопку нажатой.

ВНИМАНИЕ! Для получения рычага может быть использован пластиковый инструмент для вскрытия. Для открытия требуется некоторое усилие.

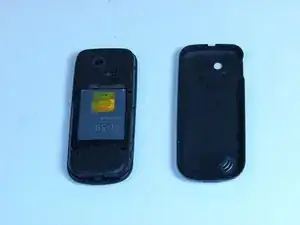

Снимите заднюю крышку, чтобы получить доступ к аккумулятору.

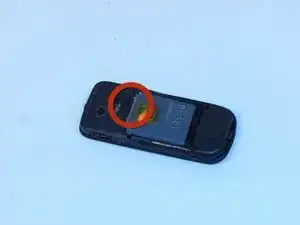

Поместите палец или пластиковый инструмент для вскрытия в зазор между аккумулятором и телефоном.

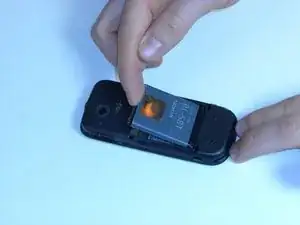

Осторожно приподнимите аккумулятор и извлеките его.

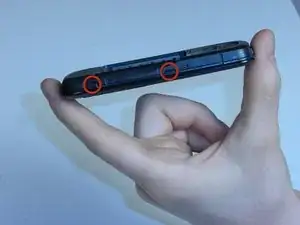

Найдите пластиковые защёлки по левому и правому краям телефона.

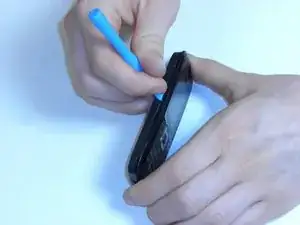

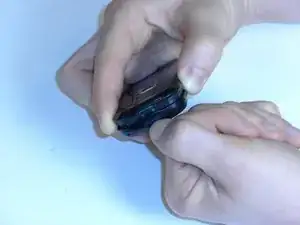

Вставьте пластиковый инструмент для вскрытия или ноготь в каждую защёлку и поочередно подденьте их, чтобы открыть.

Примечание: требуется некоторое усилие

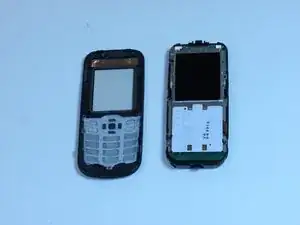

Снимите лицевую панель с прикреплённой цифровой клавиатурой.

Поверните лицевую панель так, чтобы цифровая клавиатура была направлена вниз.

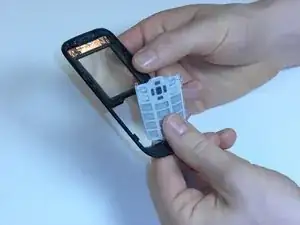

Подденьте и извлеките цифровую клавиатуру из лицевой панели.

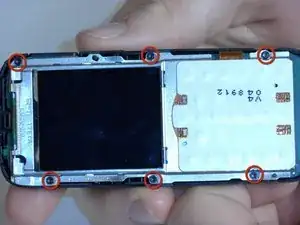

Найдите шесть мест расположения винтов вдоль кромок материнской платы.

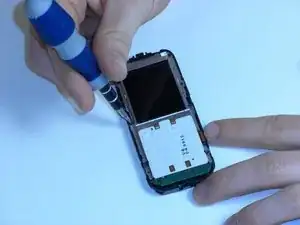

Выверните шесть винтов отвёрткой Torx 5 (см. введение для описания отвёртки Torx 5).

ВНИМАНИЕ! Поместите винты в надёжное место.

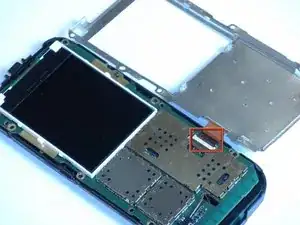

Найдите оранжевую ленточную шлейф-полоску, соединяющую металлическую пластину дисплея с материнской платой.

Поднимите чёрную защёлку, которая фиксирует шлейф на материнской плате.

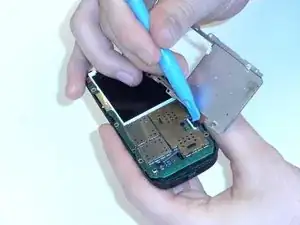

Осторожно выньте шлейф из разъёма защёлки, чтобы снять металлическую пластину дисплея.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте материнскую плату и выньте её из пластикового корпуса.

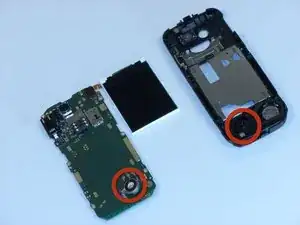

ВНИМАНИЕ! При извлечении материнской платы будьте осторожны, чтобы не повредить аккумулятор, расположенный под нижним левым углом материнской платы.

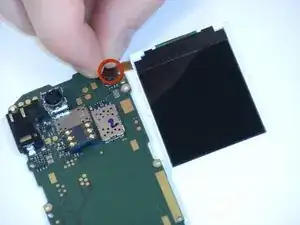

Переверните материнскую плату и найдите оранжевую ленточную шлейф-полоску, соединяющую дисплей с материнской платой.

Осторожно вытяните шлейф вверх, чтобы снять дисплей.

Замените старую материнскую плату на новую.

Соберите телефон, следуя инструкциям в обратном порядке.
