Разборка Nokia E71 Полная разборка

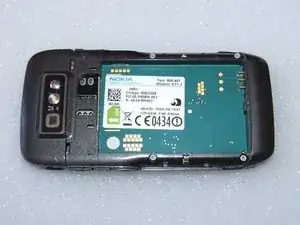

Сначала снимите заднюю крышку, аккумулятор, SIM-карту и карту памяти.

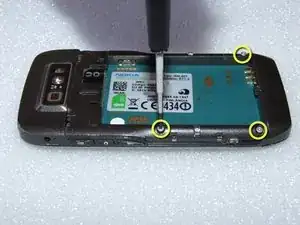

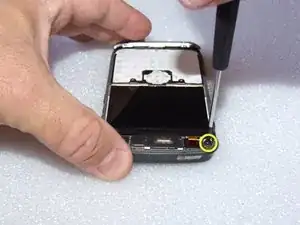

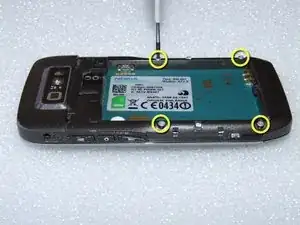

Отвинтите 4 винта Torx T5.

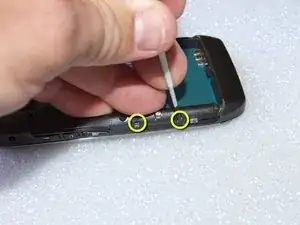

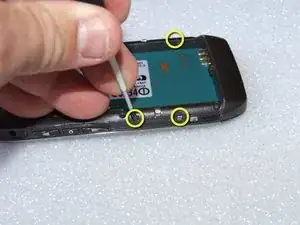

Нажмите эти четыре защёлки (по две с каждой стороны), чтобы открыть переднюю панель.

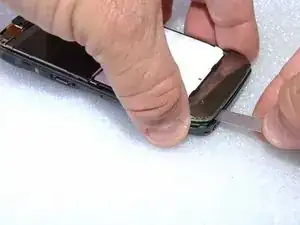

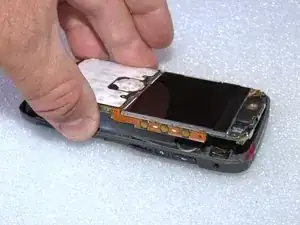

Осторожно снимите переднюю панель с помощью лезвия.

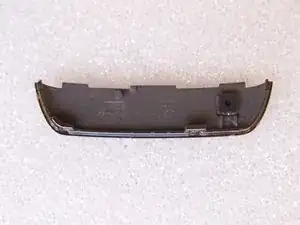

Осторожно снимите нижнюю крышку. У этой крышки нет винтов, только защёлки.

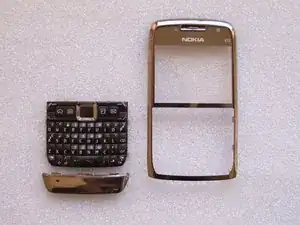

Передняя панель, резиновая клавиатура и нижняя крышка сняты.

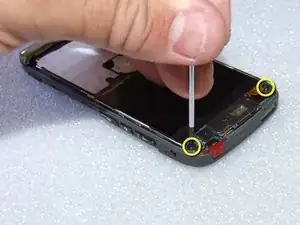

Снимите эти два винта Torx T6 в верхней части смартфона.

Осторожно снимите узел. Не забудьте отодвинуть пластиковую защёлку, фиксирующую узел. Она находится по центру внизу.

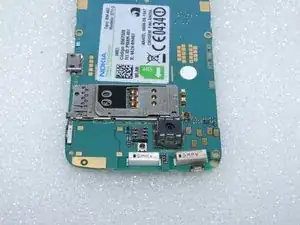

Базовый узел с мелкими разъёмами и деталями.

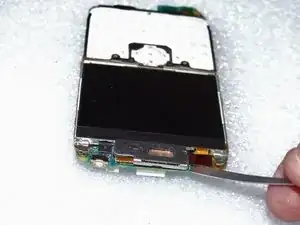

Отсоедините разъём дисплея.

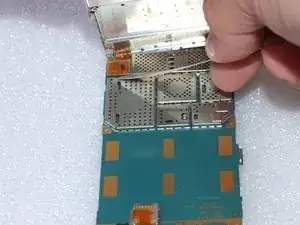

Осторожно разложите узел дисплея и клавиатуры и отсоедините разъём клавиатуры.

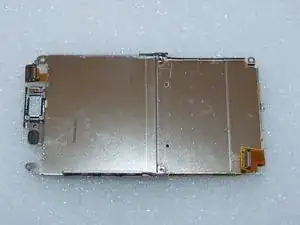

Сняты обе части узла дисплея и клавиатуры.

Мне кажется, что эти два небольших блока — антенны GPS.

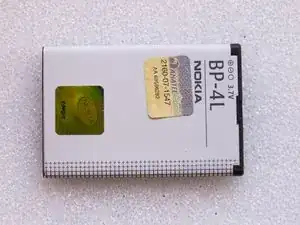

Обе стороны аккумулятора — для справки.
