Замена материнской платы Samsung Galaxy Y
В этом руководстве описано и проиллюстрировано, как заменить материнскую плату для Samsung Galaxy Y.
Шаг 1
Используйте синий пластиковый инструмент для открытия, чтобы поддеть заднюю панель устройства.
Шаг 2

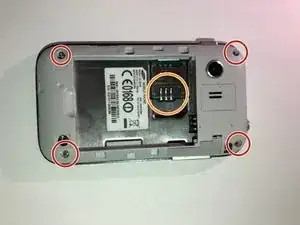

Используйте отвертку Phillips #000 для удаления четырех винтов размером 5 мм, расположенных в углах внутренней задней панели.

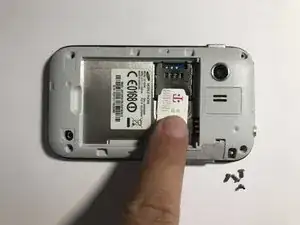

Также удалите карту SD, выдвинув её из слота.
Шаг 3

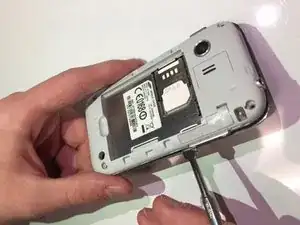

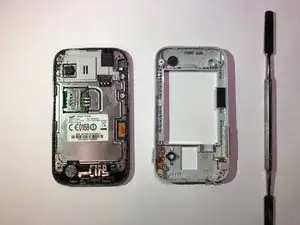

Используйте металлический инструмент для поддевания, чтобы отделить внутреннюю заднюю панель от внутреннего оборудования и экрана.
Шаг 4

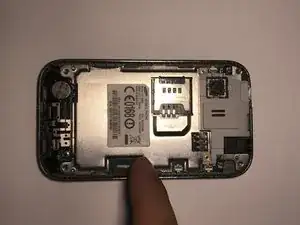

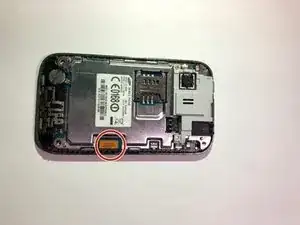

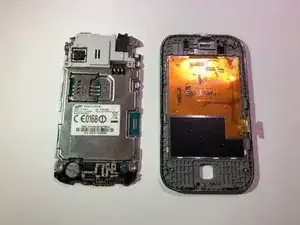

Отключите оранжевое соединение материнской платы, затем удалите внутреннее оборудование с переднего экрана отображения.
Шаг 5

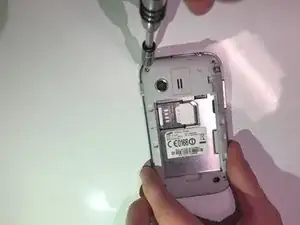

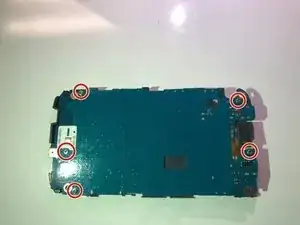

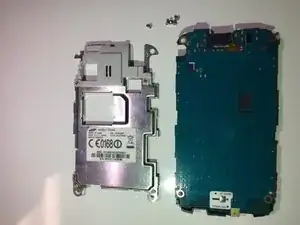

Используйте отвертку Phillips #000 для удаления пяти винтов размером 2 мм, расположенных в углах серебряной защитной панели.

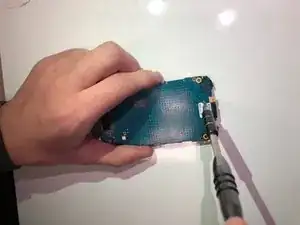

Если материнская плата треснула или повреждена, замените её на новую.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
