Замена дисплея Samsung Stratosphere

С помощью пальцев подденьте по канавке в верхней части телефона.

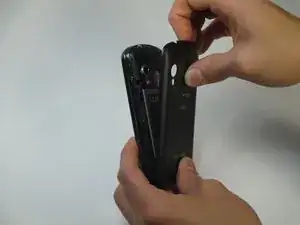

Оттяните заднюю крышку назад, пока она не отслоится от устройства.

При снятии крышки будет слышен треск.

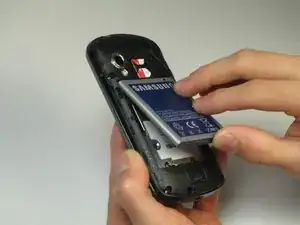

Подденьте аккумулятор снизу пальцами, чтобы ослабить его.

Поднимите и извлеките аккумулятор из телефона.

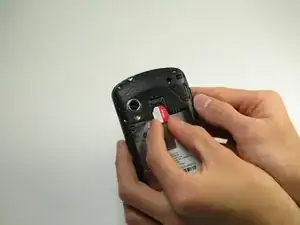

Найдите красно‑белую SIM-карту, расположенную над отсеком для аккумулятора.

Удалите SIM-карту, сдвинув её вниз из держателя пальцами.

Удалите семь серебристых винтов 3 мм, крепящих заднюю панель, с помощью крестовой отвертки Phillips #000.

После ослабления некоторые винты могут застрять в крышке. Используйте пинцет, чтобы извлечь их.

Подденьте вокруг задней панели пластиковым инструментом для вскрытия, чтобы ослабить её.

Слишком глубокое поддевание может повредить хрупкие компоненты внутри телефона.

Снимите заднюю панель с телефона пальцами.

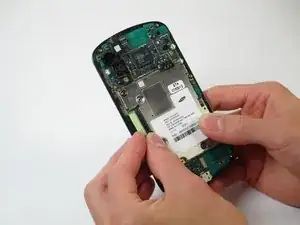

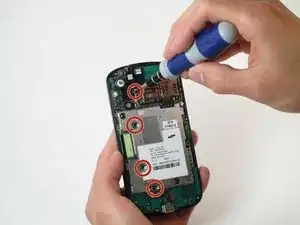

Удалите четыре чёрных винта 3 мм, крепящих плату, с помощью крестовой отвертки Phillips #000.

Найдите место крепления гибкого кабеля на выступе с печатной зелёной стрелкой сверху.

Подденьте с той стороны, куда указывает стрелка, пальцами.

Кабель громко щёлкнет при отсоединении от крепления.

Оставьте кабель свободно свисать вбок от телефона.

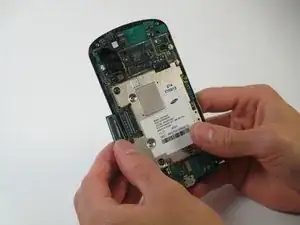

Поднимите плату вверх с той стороны, противоположной свободному гибкому кабелю.

При необходимости используйте пластиковый инструмент для вскрытия, чтобы отделить плату от кнопочной панели под ней.

Поднимите и извлеките плату из устройства.

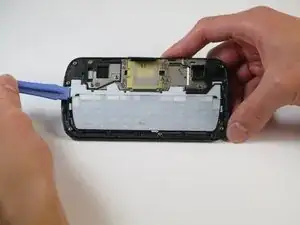

Вставьте пластиковый инструмент для вскрытия в любую сторону корпуса телефона, чтобы отделить клавиатуру от задней панели.

Подденьте клавиатуру пластиковым инструментом и отсоедините её от корпуса.

Клавиатура должна сниматься почти без усилий.

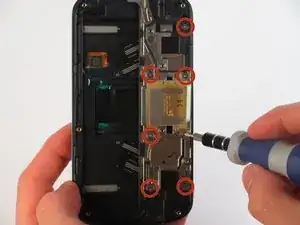

Удалите 7 серебристых винтов 2 мм, прикрепляющих серебристую металлическую пластину к задней панели, с помощью крестовой отвертки Phillips #000.

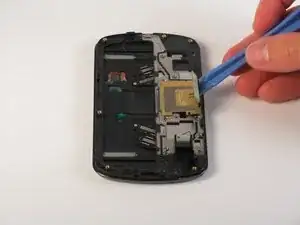

С помощью пластикового инструмента для вскрытия осторожно отсоедините золотую металлическую пластину.

Золотая пластина приклеена к задней панели прочным клеем, поэтому может потребоваться умеренное усилие.

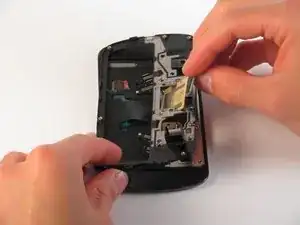

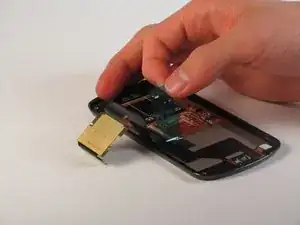

Поднимите золотую пластину пальцами, перемещая её так, чтобы она прошла через корпус клавиатуры снизу.

Осторожно снимите корпус клавиатуры пальцами.

Золотая металлическая пластина должна пройти через широкий слот корпуса.

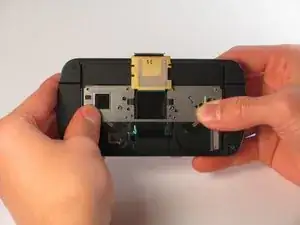

Сдвиньте серебристую металлическую пластину вниз и в сторону от гибкого кабеля и золотой пластины.

Металлическая пластина прикреплена к пружинам, оказывающим небольшое сопротивление, поэтому она защёлкнется на месте.

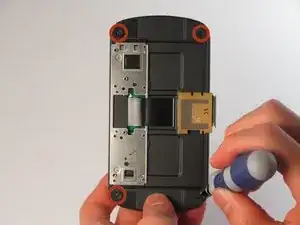

Отвинтите 4 чёрных винта 3 мм из задней панели крестовой отверткой Phillips #000.

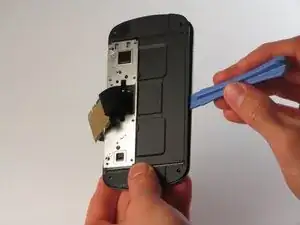

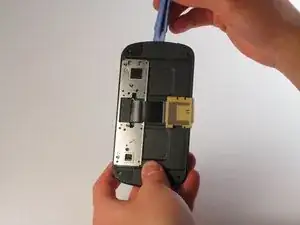

Вставьте пластиковый инструмент для вскрытия в канавку в верхней части задней панели.

Плотно проведите инструментом вокруг задней панели. Панель будет слышно щёлкать при разъединении.

Эти две части крепко соединены, поэтому для их разделения потребуется значительное усилие.

Поднимите гибкий кабель и расположите его так, чтобы часть с металлической пластиной могла освободиться.

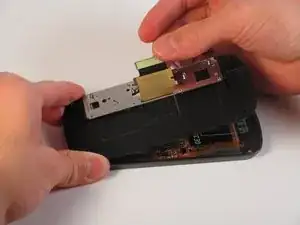

Оттяните часть с металлической пластиной от остальной задней панели.

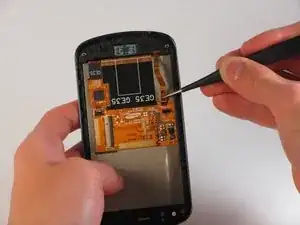

С помощью пинцета ослабьте фронтальную камеру в пластиковом корпусе.

Оттяните чёрный прямоугольный элемент, прикреплённый к фронтальной камере, от задней панели.

Осторожно отслойте синюю ленту от нижней части гибкого кабеля и отложите её в сторону.

Используйте один из пластиковых инструментов для вскрытия, чтобы ослабить гибкий кабель в его центральном корпусе.

Слегка потяните за гибкий кабель, чтобы освободить его из корпуса.

Кабель может громко щёлкнуть при освобождении от крепления.

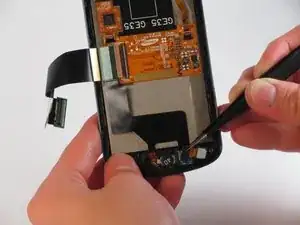

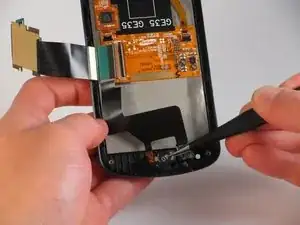

С помощью пинцета ослабьте гибкий кабель и динамик в нижней части телефона.

Потяните вверх пинцетом, и гибкий кабель освободится.

Гибкий кабель выйдет вместе с фронтальной камерой. Чтобы удалить фронтальную камеру, смотрите наше руководство здесь.

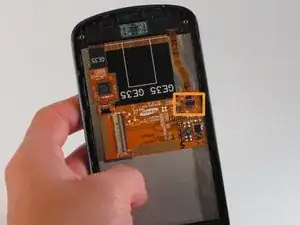

Найдите зажим, удерживающий золотой кабель дисплея на задней стороне экрана.

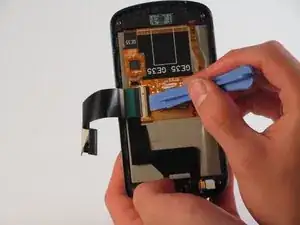

Используя пластиковый инструмент для вскрытия, слегка приподнимите место крепления кабеля в вертикальное положение.

Крепление зажима щёлкнет при подъёме в вертикальное положение.

После завершения крепление должно напоминать отмеченный фрагмент.

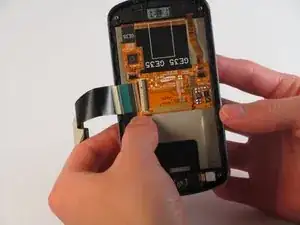

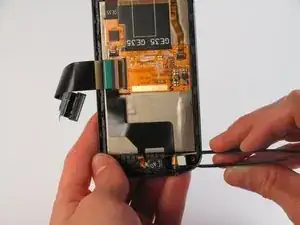

Используя пинцет, аккуратно потяните золотой кабель дисплея, чтобы отсоединить его от крепления.

Будьте осторожны, не сгибайте кабель дисплея — это очень чувствительная часть телефона.

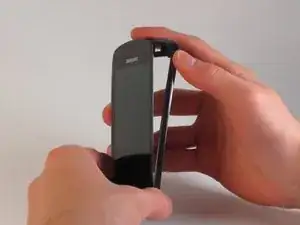

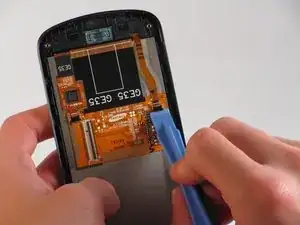

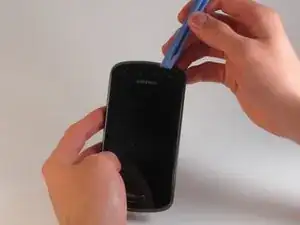

Подденьте экран вокруг по периметру пластиковым инструментом для вскрытия, чтобы ослабить его от корпуса.

Повторяйте процесс по мере необходимости: экран крепится к корпусу большим количеством клея.

Аккуратно сдвиньте вперёд с тыльной стороны дисплея, чтобы снять экран с корпуса.
