Замена разъема зарядки и аудиоджека Samsung Galaxy Y
В этом руководстве описывается, как заменить разъем зарядки и аудиоджек для Samsung Galaxy Y в случае их неисправности.
Шаг 1

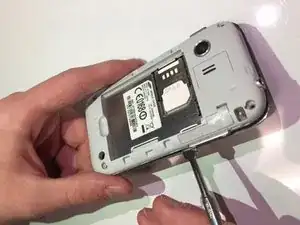

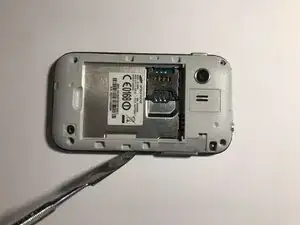

Используйте пластиковую лопатку, чтобы снять заднюю панель устройства.
Шаг 2

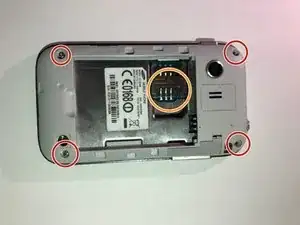

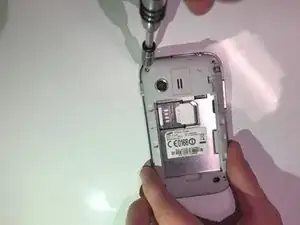

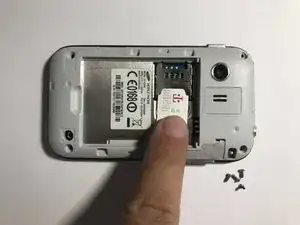

Используйте отвертку с головкой PH000, чтобы удалить четыре винта длиной 5 мм, расположенные в углах внутренней задней панели.
Также извлеките карту SD, выдвинув ее из слота.
Шаг 3

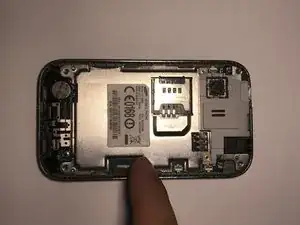

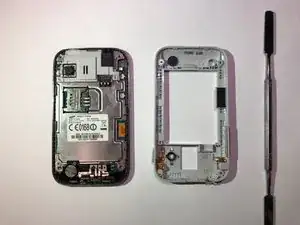

Используйте металлическую лопатку, чтобы отделить внутреннюю заднюю панель от внутреннего оборудования и экрана.
Шаг 4

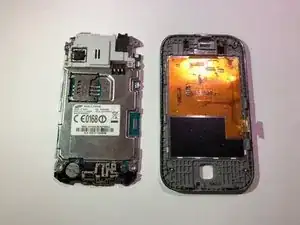

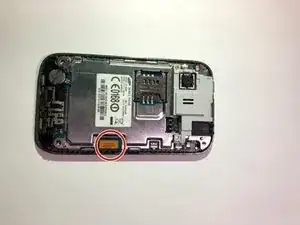

Отсоедините оранжевое соединение материнской платы, затем извлеките внутреннее оборудование из переднего дисплея.
Шаг 5

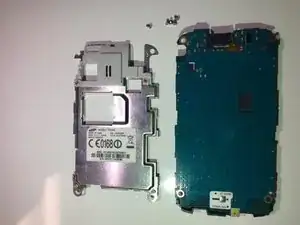

Используйте отвертку Phillips #000, чтобы удалить пять винтов длиной 2 мм, расположенные в углах серебряной защитной панели.

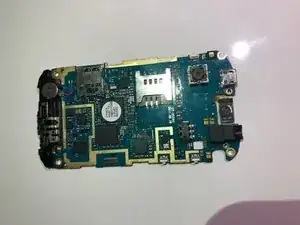

Если материнская плата треснула или повреждена, замените ее на новую.
Шаг 6

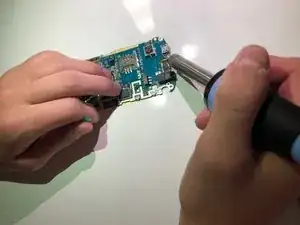

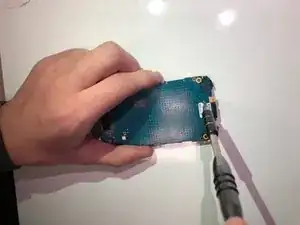

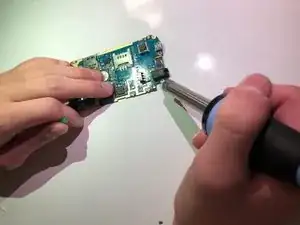

Отпаяйте соединения разъема зарядки и аудиоджека.
Подождите, пока металл остынет, прежде чем извлечь детали.
Для получения дополнительных советов по пайке, пожалуйста, прочитайте наше руководство по пайке и отпайке соединений.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
