Замена материнской платы Samsung Galaxy Victory 4G
Материнская плата управляет большинством функций вашего телефона. Приступите к этому руководству для подробных шагов по удалению материнской платы на вашем устройстве.
Шаг 1

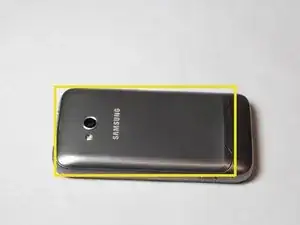

Положите телефон экраном вниз. Убедитесь, что сторона с дисплеем не обращена к вам.
Найдите крышку батареи и сдвиньте ее открытой.

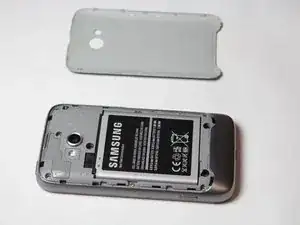

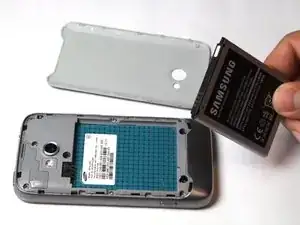

Удалите батарею.
Шаг 2

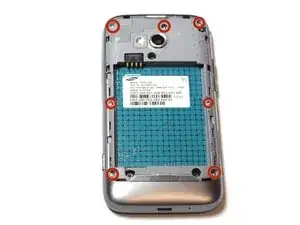

Удалите 7 винтов с головкой Phillips 3.93 мм с помощью отвертки Phillips #00.
Шаг 3

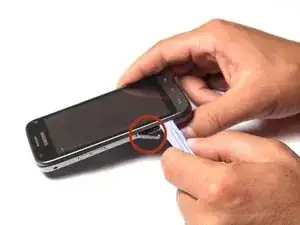

Используйте пластиковый инструмент для открытия, чтобы приподнять заднюю крышку.
Вставьте инструмент в отсек для карты SD и аккуратно пройдитесь по всему телефону.
Шаг 4

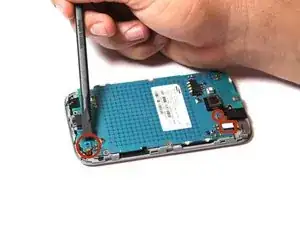

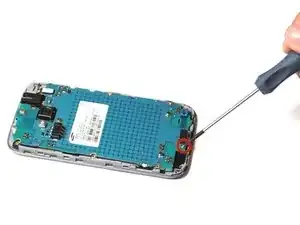

Удалите один винт с головкой Phillips 3.93 мм из нижнего центра телефона.
Шаг 5

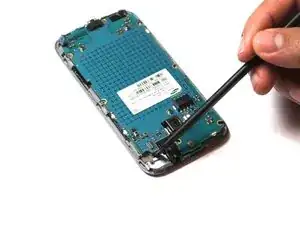

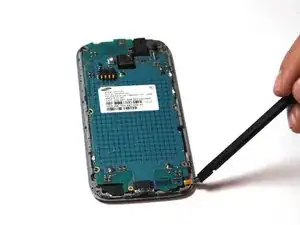

Аккуратно отключите 3 шлейфа в указанном месте. Чтобы удалить, поместите инструмент под шлейф и потяните медленно, чтобы не порвать.
Шаг 6
Отодвиньте материнскую плату назад и влево. Убедитесь, что материнская плата направлена прямо вверх, как показано на фотографии.

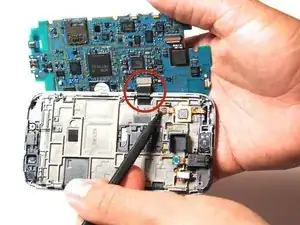

Поместите инструмент под отмеченную область и аккуратно потяните, чтобы отсоединить шлейф от материнской платы.

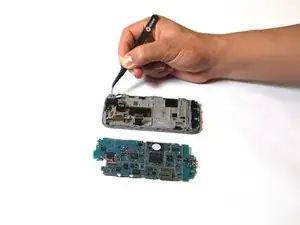

На этом этапе материнская плата должна быть полностью отсоединена от остальной части телефона.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
