Замена переднего стекла/цифрового датчика Samsung Galaxy W SGH-T679M

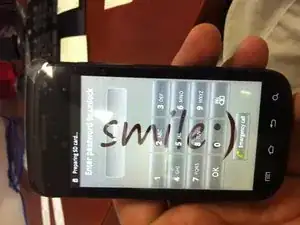

Я фотографировал весь процесс, но забыл сфотографировать разбитый телефон. Вот он после завершённой работы.

Первые шаги довольно просты.

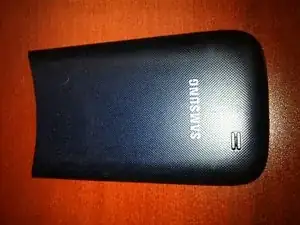

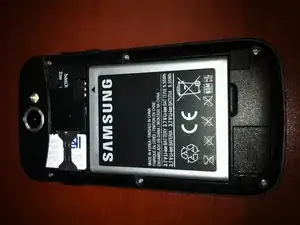

Снимите заднюю крышку аккумулятора, сам аккумулятор, SIM-карту и карту MicroSD.

Подденьте верхнюю панель, см. изображения ниже для расположения защёлок. Примечание: я обнаружил, что углы разъёма USB — хорошее место, чтобы слегка приподнять — сначала короткую сторону.

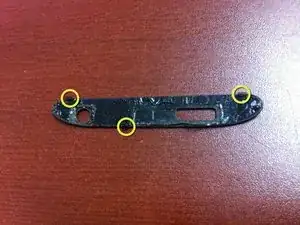

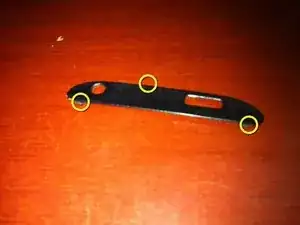

Так выглядит верхняя панель после снятия. На ней три маленьких защёлки и много клея. Я использовал маленькую плоскую отвёртку у острого угла, ближайшего к гнезду для наушников, и она сразу отщёлкнулась. Я медленно продвигался вдоль и снял остальную крышку таким же образом.

Поднимая крышку, я действовал медленно, чтобы не повредить клей. Всё осталось приклеенным к верхней крышке, как видно на втором снимке.

Сзади телефона нужно открутить шесть винтов и ещё два сверху.

Телефон разбирался довольно легко. Я начал с нижнего края, поддев заднюю крышку плоской отвёрткой и осторожно приподнимая. Она легко открывалась до тех пор, пока не дошёл до верхней секции.

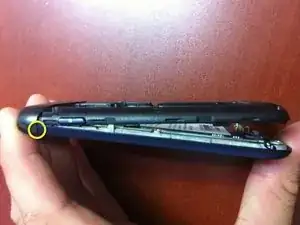

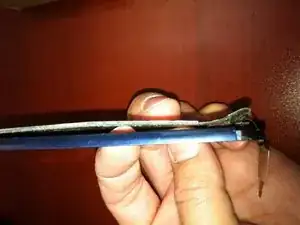

В указанную небольшую щель я вставил маленькую плоскую отвёртку и медленно провернул её. Как только щель открылась, задняя крышка легко снялась.

Первым делом я вынул аккумулятор. Вокруг аккумулятора есть пластиковая рамка с зазором в одном месте. Я вставил маленькую плоскую отвёртку в этот зазор, чтобы поддеть аккумулятор, и затем поджал его и вынул. Я оставил его подключённым к основной плате.

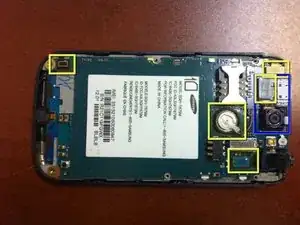

Далее нужно снять четыре разъёма. Я просто поддевал их ногтем. Зацепите снизу и аккуратно отжмите вверх.

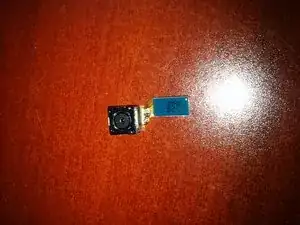

Разъём с жёлтым и синим прямоугольником на фото — это разъём камеры. Когда вы поднимете этот разъём, камера станет свободной для снятия.

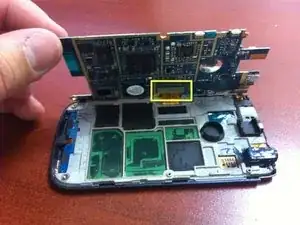

Основная плата теперь легко поднимается из шасси. Снизу есть один разъём, который нужно отключить. Снова ногтя оказалось достаточно.

После отсоединения этого разъёма основная плата полностью освобождается от корпуса телефона.

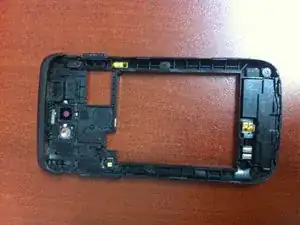

Дальнейшие шаги потребовали некоторого усилия. Нужно отделить шасси от передней части телефона.

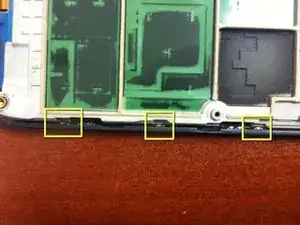

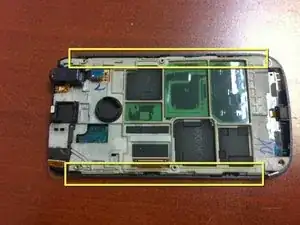

Несколько защёлок удерживают обе части вместе. Опять же, я использовал маленькую плоскую отвёртку, чтобы раздвинуть части, а затем аккуратно разделял их... следя за тем, чтобы ничего не повредить.

Когда все части были разъединены, я заметил, что мой ЖК-модуль приклеился к передней части телефона. В некоторых случаях он может приклеиться к шасси. В моём случае это означало, что мне пришлось отдирать ЖК от передней панели. (см. шаг 11)

Жёлтым прямоугольником отмечена плата микрофона. Её следует снять для замены дигитайзера. Есть пара маленьких защёлок, которые нужно отогнуть от платы, и эта деталь легко выскакивает.

Синим прямоугольником указан ЖК-модуль.

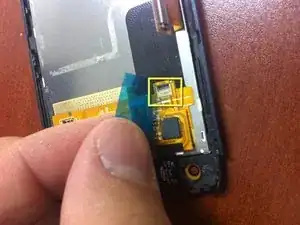

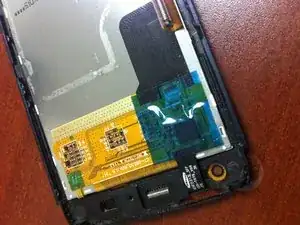

Эту полоску синей ленты нужно приподнять, чтобы добраться до разъёма дигитайзера под ней.

Жёлтым прямоугольником показан разъём. Чёрную защёлку нужно перевернуть вверх. Снова ногтя оказалось достаточно.

Когда защёлка поднята, кабель легко вынимается и так же просто вставляется обратно и фиксируется.

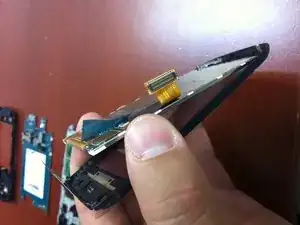

Чтобы снять ЖК с передней панели, мне пришлось аккуратно работать по краям. Я не хотел повредить ЖК.

Когда он немного отслоился, я смог пройти гитарной медиаторной пластинкой вдоль двух длинных краёв, чтобы освободить клей.

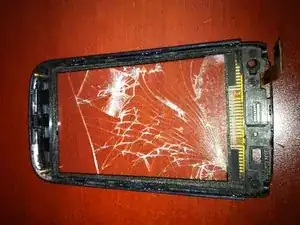

Здесь вы видите переднюю часть телефона с дигитайзером, который всё ещё прикреплён.

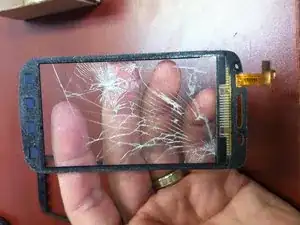

Дигитайзер вышел целым куском, несмотря на то, что был сильно разбит.

Я не использовал термофен, но он немного помог бы. Дигитайзер было легко снять и без нагрева.

Эта маленькая резиновая деталь чуть не выпала у меня из гнезда, но я вставил её обратно и больше с ней не было проблем.

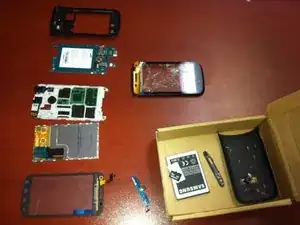

Сборка производится в обратном порядке. Всё было очень просто. Присланный мне дигитайзер имел клей и идеально подошёл. После его установки телефон был собран примерно за 5 минут.
