Разборка Samsung SGH-F480

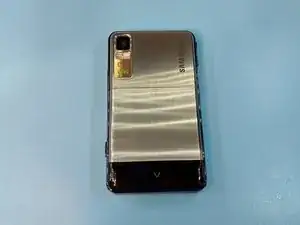

Переверните устройство и снимите заднюю крышку, потянув её вниз.

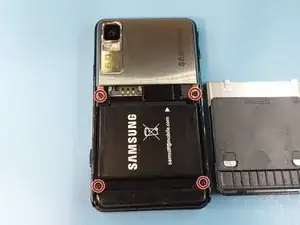

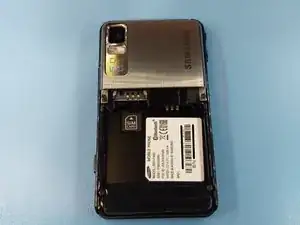

Снимите четыре винта Phillips #00.

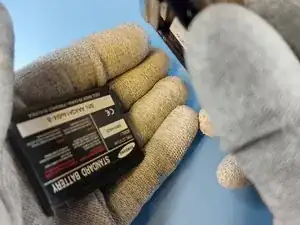

Аккумулятор можно извлечь лёгким постукиванием по экрану.

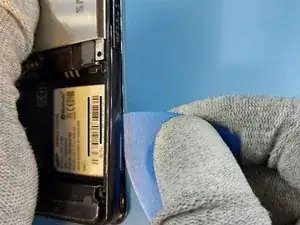

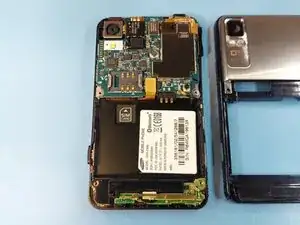

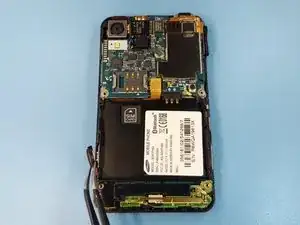

Дальнейший доступ к внутренним компонентам обеспечивается разделением рамок. Вставьте открыватель между рамками, начиная с нижних углов.

Не пытайтесь разъединять рамки, потянув за них, — пластик хрупкий и сломается при изгибе.

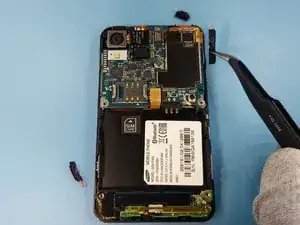

Снимите все колпачки кнопок, так как они могут выпасть позже.

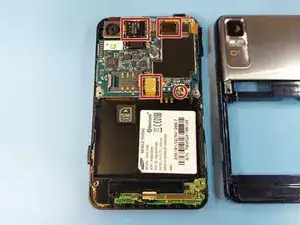

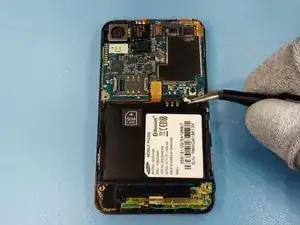

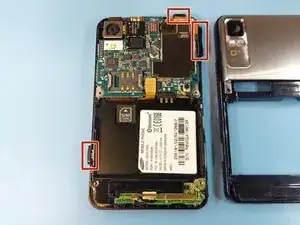

Отключите все соединители на материнской плате.

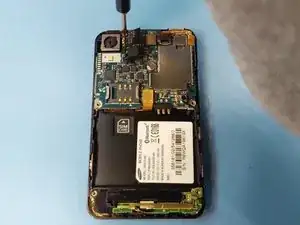

Снимите один винт Phillips #00 рядом с модулем камеры.

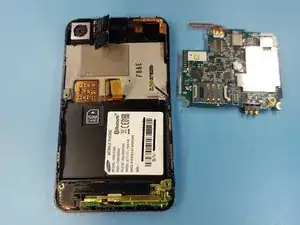

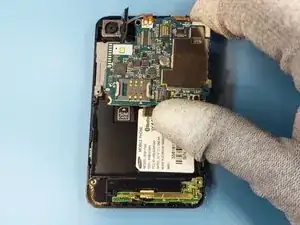

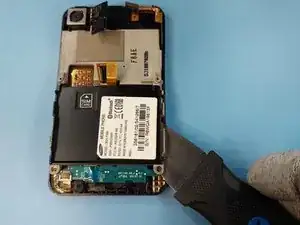

Извлеките материнскую плату, приподняв её.

Будьте осторожны при извлечении материнской платы, поскольку она окружена хрупкими кабелями, которые легко повредить.

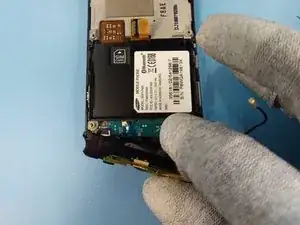

Компонент снизу легко извлекается путём подъёма, поскольку он больше ничем не крепится.

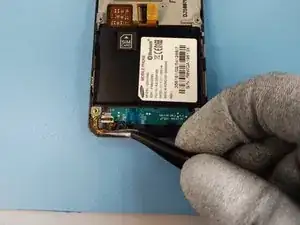

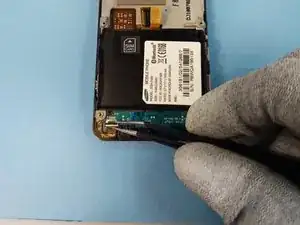

Откройте фиксатор разъёма и вытяните кабель из разъёма.

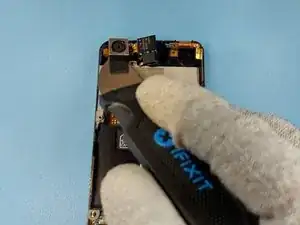

Модуль камеры прикреплён к рамке клеем. Разделите их, поддев модуль инструментом Джимми.

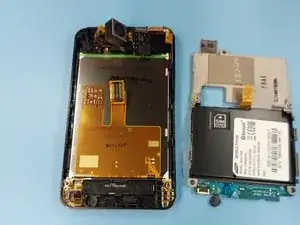

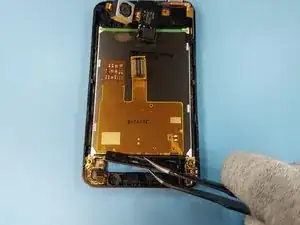

Разделите рамку и экран, поддев их инструментом Джимми, как показано на изображении.

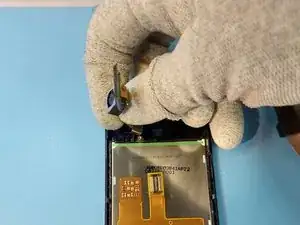

Снимите кнопку меню, приподняв её.

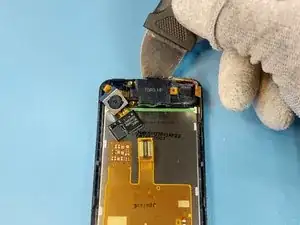

Извлеките передний динамик, поддев модуль инструментом Джимми между рамкой и модулем.

Приподнимите модуль камеры из его разъёма.

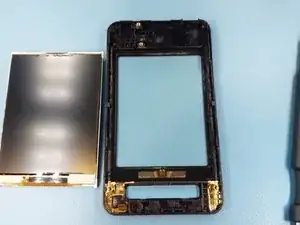

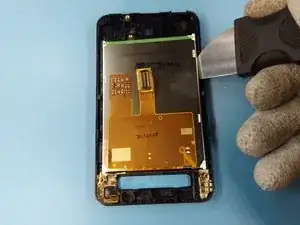

Снимите дисплей, поддев его инструментом Джимми между рамкой и дисплеем.

Следите за тем, чтобы не вставить инструмент слишком глубоко, так как сам дисплей крайне хрупкий.
