Замена экрана Nokia Asha 201
Если экран Вашего Nokia Asha 201 треснул, неисправен и/или требует замены, используйте это руководство для его замены. Nokia Asha 201 — одинарный телефон с одной SIM-картой бюджетного класса из семейства Nokia Asha, выпущенный в IV квартале 2011 года. Его не следует путать с Nokia Asha 200, которая является двухсимной версией, однако шаги по замене экрана одинаковы.
Перед началом убедитесь, что у Вас есть новый экран для Nokia Asha 201, которым Вы замените старый. Лучше использовать оригинальный экран от Nokia, чтобы избежать несовместимости. Через экран пользователь получает всю информацию с телефона, поэтому важно не повредить поверхность нового экрана — обращайтесь с ним осторожно.
Перед началом работы полностью выключите телефон и отключите его от всех источников питания.
Шаг 1

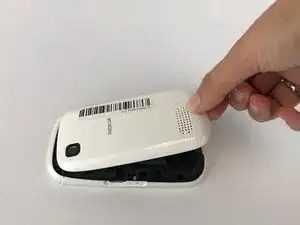

Снимите заднюю крышку устройства, нажав крепко и сдвинув крышку в сторону.
Шаг 2

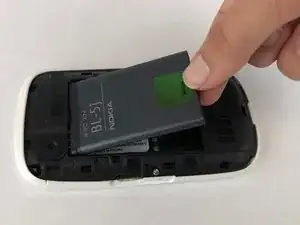

Подденьте аккумулятор пальцем и извлеките его из устройства.
Шаг 3

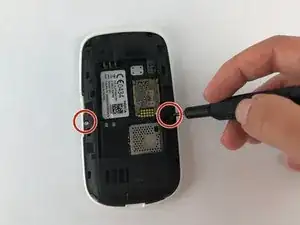

С помощью отвертки выкрутите два винта с задней панели.
Шаг 4

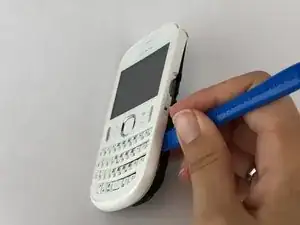

Отожмите переднюю панель с помощью инструмента для вскрытия iFixit.
Шаг 5

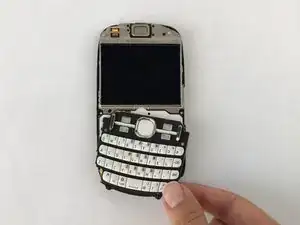

Снимите клавиатуру руками.
Шаг 6

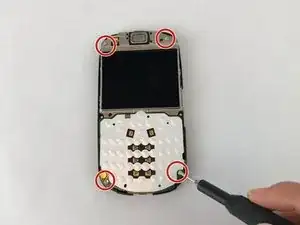

Удалите четыре винта, показанные на фото.
Шаг 7

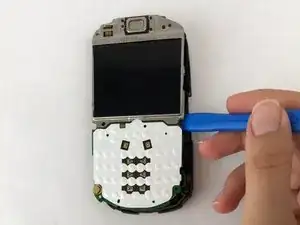

С помощью инструмента для вскрытия iFixit отделите экран от материнской платы.
Шаг 8
Отключите старый экран от телефона, распакуйте новый и аккуратно подключите новый экран. Убедитесь, что подключили экран так же, как был подключён старый.
Шаг 9
После подключения нового экрана установите экран на материнскую плату.
Шаг 10
Используйте крестовую отвертку Phillips #00, чтобы вернуть четыре винта длиной 3,5 мм, показанные на фото.
Шаг 11
Установите клавиатуру на место пальцами, как на изображении.
Шаг 12
Пальцами и инструментом Phillips аккуратно совместите и зафиксируйте переднюю панель на телефоне.
Шаг 13
Крестовой отверткой Phillips #0 вкрутите обратно два винта в заднюю панель.
Шаг 14
Пальцами правильно установите аккумулятор назад в заднюю часть телефона.
Шаг 15
Сдвиньте заднюю крышку на место, установив её на заднюю часть устройства.
Заключение
Процедура замены экрана Nokia Asha 201 включает несколько шагов. Эти шаги следует выполнять точно, чтобы избежать осложнений при замене экрана. Каждый шаг должен быть завершён перед началом следующего. После выполнения всех шагов начните сборку устройства в обратном порядке.
Перевод руководства с ifixit.com
