Замена дисплейного модуля Nokia C5-03
Ремонт мобильных телефонов может быть как легкой задачей, так и довольно сложной. Недавно к нам обратился клиент с просьбой отремонтировать Nokia C5-03, и, естественно, я проверил ifixit.com, но безуспешно. Не найдя других руководств, я решил разобраться и посмотреть, что получится. В целом это не так уж сложно, но в некоторых местах может потребоваться сила, поэтому если вы не готовы приложить немного усилий, этот гид не для вас. Возможно, есть и лучший способ, но это то, как я это сделал. Надеюсь, это поможет кому-то заменить поврежденный сенсорный экран.
Шаг 1
Это смартфон Nokia C5-03.
Шаг 2

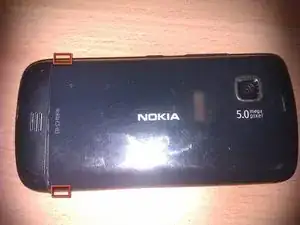

Существуют два зажима (выделены красным), удерживающие заднюю крышку на каркасном шасси C5.
Подденьте заднюю крышку C5.
После снятия задней крышки задняя сторона остается открытой.
Шаг 3

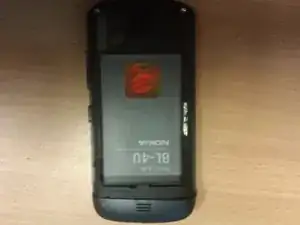

Поднимите и выньте батарею из внутреннего каркаса C5.
Шаг 4

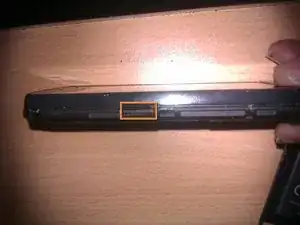

Извлеките карту microSD (выделена оранжевым) из ее углубления в внутреннем каркасе C5.
Может быть полезно использовать тонкий тупой предмет, например, карандаш или ручку, чтобы "вытолкнуть" карту microSD из ее углубления.
Шаг 5
Аккуратно вставьте плоский конец пластикового инструмента поддевателя между задней крышкой и внутренним каркасом.
Подденьте вверх, чтобы освободить зажимы, удерживающие нижнюю крышку.
Повторите для обоих зажимов, пока нижняя крышка не будет освобождена.
Поднимите и снимите нижнюю крышку с C5.
Шаг 6

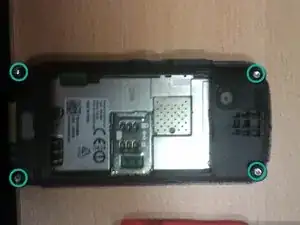

Удалите следующие винты, удерживающие внутренний каркас и его пластиковое окружение к остальному C5:
Четыре винта T6 Torx.
Все четыре винта одинаковой длины.
Шаг 7

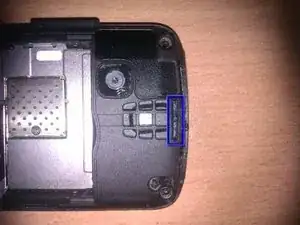

Вставьте плоский конец пластикового инструмента поддевателя между зажимом удерживающего модуля передней панели и внешним корпусом (выделено синим).
Осторожно подденьте инструмент вверх, чтобы освободить зажим, удерживающий верхнюю часть модуля передней панели.
Не применяйте чрезмерную силу при освобождении зажима. Пластик очень хрупок и может легко сломаться.
Проведите плоским краем пластикового инструмента по периметру модуля передней панели, чтобы освободить оставшиеся зажимы.
Шаг 8

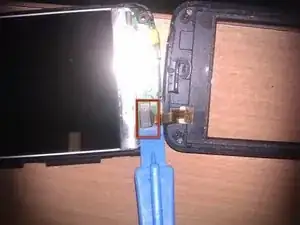

Используйте плоский конец пластикового инструмента, чтобы поднять и вынуть разъем кабеля дигитайзера из его гнезда на материнской плате.
Шаг 9
Будьте осторожны при использовании горячего воздуха на следующих шагах. Используйте его на очень низкой температуре и убедитесь, что пластик не расплавится.

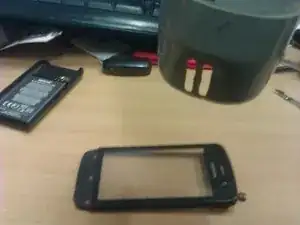

Используя тепловую пушку или фен, нагрейте верхнюю область модуля передней панели примерно на 20 секунд.

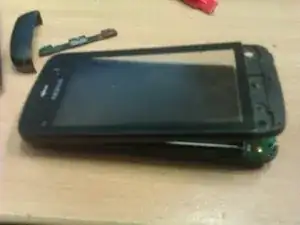

Используйте ногти или пластиковый инструмент, чтобы отделить стекло от модуля передней панели. Стекло удерживается на модуле передней панели с помощью клея, и его может быть сложно освободить.
Если кажется, что требуется слишком много силы для отделения стекла от модуля передней панели, попробуйте снова использовать тепловую пушку, чтобы повторно нагреть проблемную зону.
Используйте существующий двусторонний скотч (если он в хорошем состоянии) или новый скотч при повторной установке нового дигитайзера.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
