Замена ЖК-дисплея и цифрового преобразователя Motorola Moto E4 (XT1762)

Перед началом разборки выключите телефон.

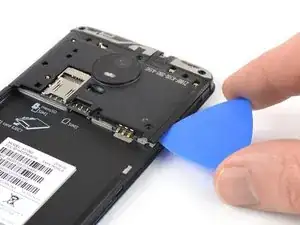

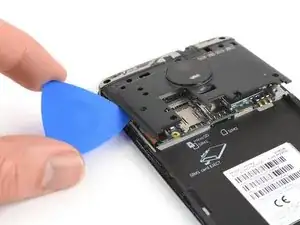

Вставьте ноготь или лопатку в выемку в нижнем правом углу, чтобы начать отделение корпуса телефона от задней крышки.

Переместитесь в нижний левый угол и аккуратно подденьте телефон, чтобы отделить его от задней крышки.

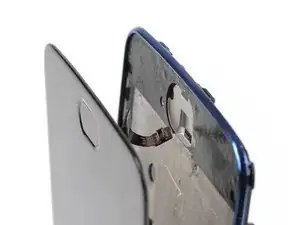

Поднимите телефон вверх и снимите его с задней крышки.

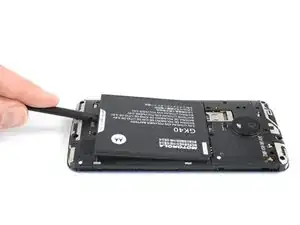

Используйте ноготь или лопатку, чтобы поддеть батарею за выемку в нижней части.

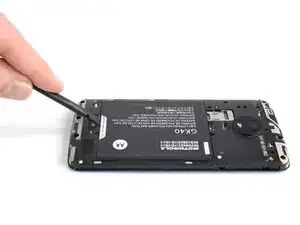

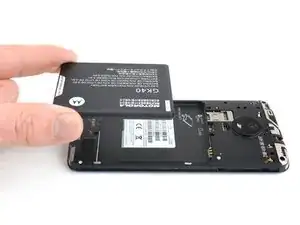

Поднимите батарею из посадочного места и извлеките её.

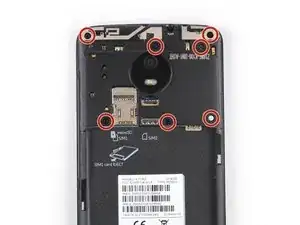

Снимите шесть винтов Phillips #00 длиной 3,3 мм.

Вставьте расширитель между громкоговорителем и рамкой и проверните его, чтобы поддеть громкоговоритель.

Снимите блок громкоговорителя.

Снимите семь винтов Phillips #00 длиной 3,3 мм.

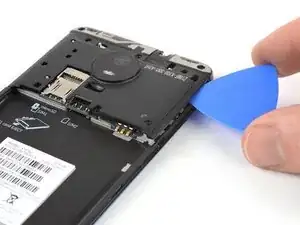

Вставьте расширитель между крышкой и материнской платой в нижнем правом углу.

Проведите расширителем вверх, чтобы открыть пластиковые защёлки.

Вставьте расширитель между крышкой и материнской платой в нижнем левом углу.

Проведите расширителем вверх, чтобы открыть пластиковые защёлки.

Подденьте крышку материнской платы, провернув расширитель.

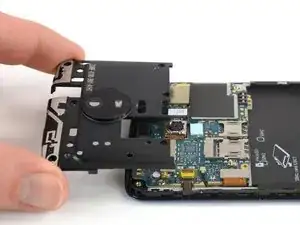

Снимите крышку материнской платы.

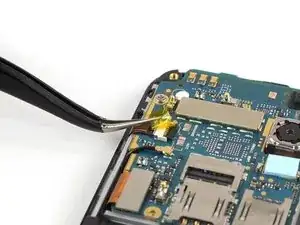

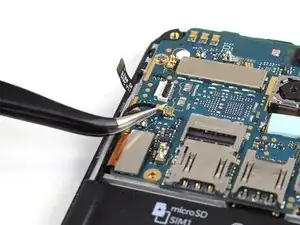

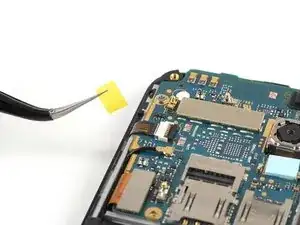

Используйте пинцет, чтобы отклеить жёлкую ленту разъема ZIF, расположенного слева от материнской платы.

Используйте край лопатки, чтобы открыть чёрную защёлку разъема ZIF.

Аккуратно выдвиньте шлейф кнопки громкости из разъема ZIF, чтобы отключить его.

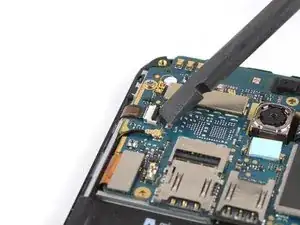

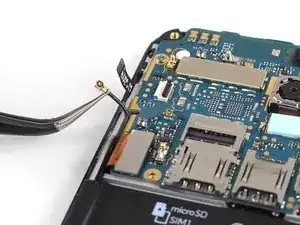

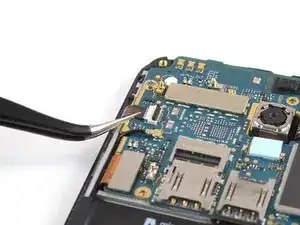

Используйте пинцет, чтобы аккуратно поддеть и отключить антенный кабель, расположенный слева от материнской платы.

Отогните антенный кабель в сторону.

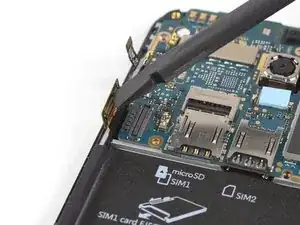

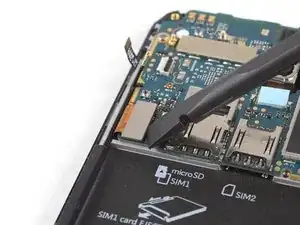

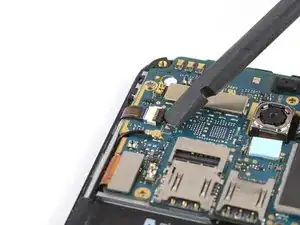

Используйте край лопатки, чтобы аккуратно поддеть и отключить шлейф дисплея, расположенный в нижнем левом углу материнской платы.

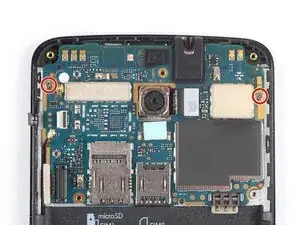

Снимите два винта Phillips #00 длиной 2,9 мм, крепящих материнскую плату.

Не пытайтесь полностью извлечь материнскую плату. Шлейф межплатной связи всё ещё подключён к её задней стороне.

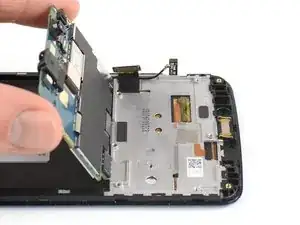

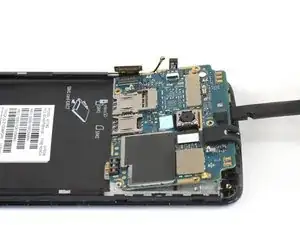

Используйте лопатку, чтобы аккуратно поднять материнскую плату сверху, и сложите её в сторону отсека батареи.

Будьте осторожны, чтобы не повредить компоненты, находящиеся под материнской платой.

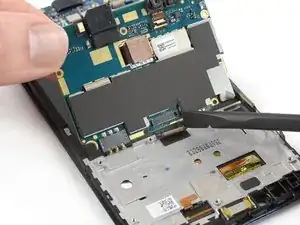

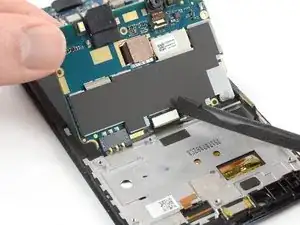

Используйте край лопатки, чтобы отключить межплатный кабель от материнской платы.

Извлеките материнскую плату.

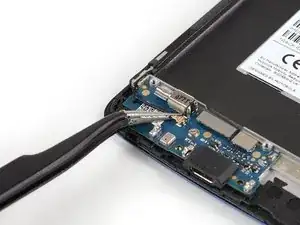

Используйте пинцет, чтобы аккуратно поддеть и отключить антенный кабель.

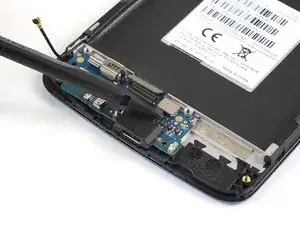

Используйте край лопатки, чтобы аккуратно поддеть и отключить шлейф межплатной связи.

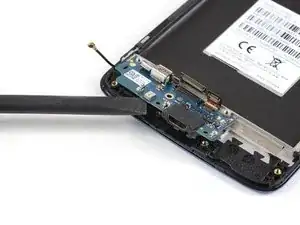

Используйте край лопатки, чтобы аккуратно поддеть и отключить шлейф сенсора отпечатка пальца.

Снимите винт Phillips #00 длиной 2,9 мм, крепящий дочернюю плату.

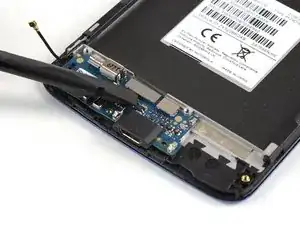

Подденьте нижний край платы зарядки и поднимите её вверх.

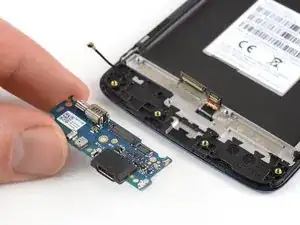

Удалите плату зарядки.

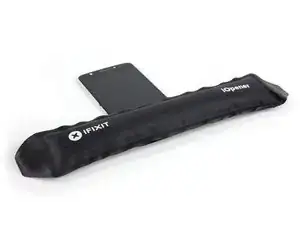

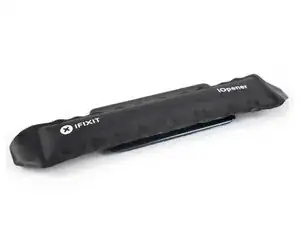

Подготовьте нагревательный мат и приложите его к краям дисплея на полные две минуты, чтобы размягчить клей.

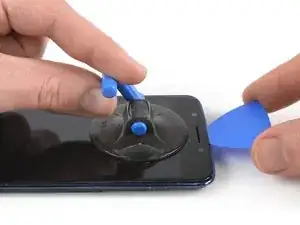

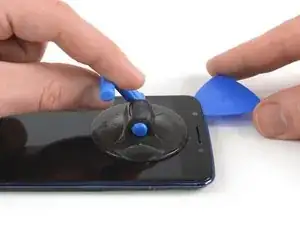

Как только экран станет тёплым на ощупь, закрепите присоску в верхней части телефона, прямо под динамиком для уха.

Если экран треснул, присоска может не зафиксироваться. Попробуйте поднять экран с помощью прочного скотча или приклейте присоску суперклеем и дайте клею застыть для продолжения работы.

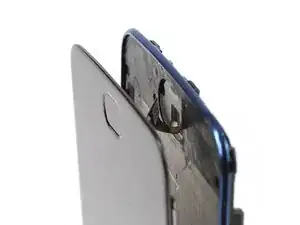

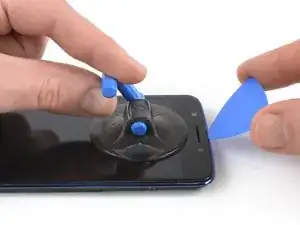

Потяните присоску вверх и вставьте лопатку под дисплей.

Проведите лопаткой до верхнего левого угла телефона, чтобы разрезать клей.

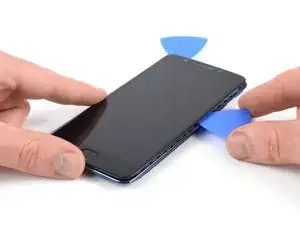

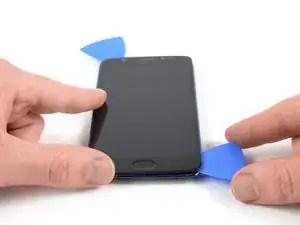

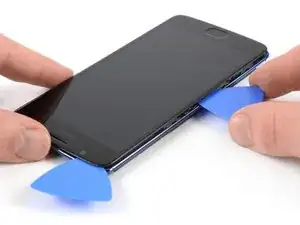

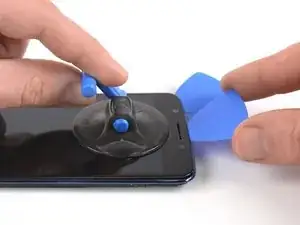

Вставьте вторую лопатку.

Проведите ею до верхнего правого угла.

Если резка становится слишком сложной, повторно нагрейте и снова приложите нагревательный мат.

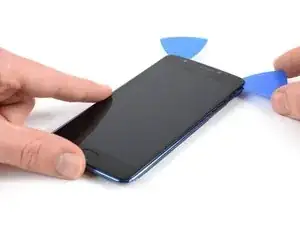

Проведите лопаткой от верхнего правого угла вдоль бокового края телефона, чтобы разрезать клей.

Убедитесь, что лопатка заходит под блок дисплея, а не просто между ЖК-матрицей и цифровизатором на переднем стекле при разрезании клея.

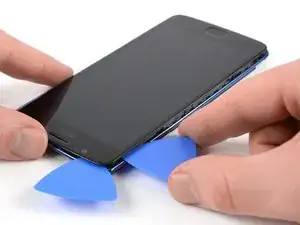

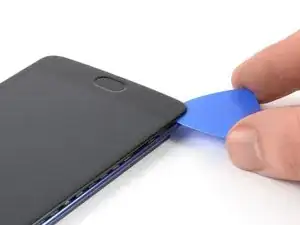

Проведите лопаткой вокруг нижнего правого угла.

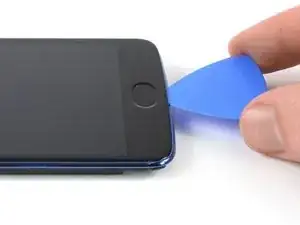

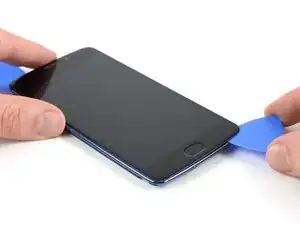

Проведите лопаткой вдоль нижнего края телефона и разрежьте клей.

В центральной части, где находится кнопка «Домой», используйте исключительно кончик лопатки, чтобы не повредить её.

Повторите предыдущую процедуру нагрева и резки по левому краю телефона, чтобы разрезать оставшийся клей.

Пока не пытайтесь полностью отсоединять дисплей. Гибкие кабели сканера отпечатков пальцев и дисплея всё ещё проходят сквозь корпус и могут прилипнуть к нему.

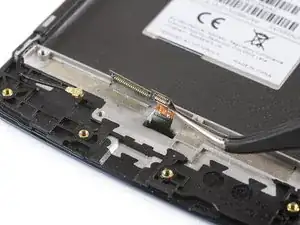

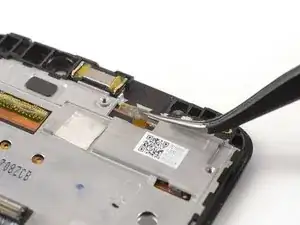

Воспользуйтесь пинцетом, чтобы отсоединить оба гибких кабеля дисплея от корпуса. Они расположены в нижнем левом углу и в верхней части материнской платы.

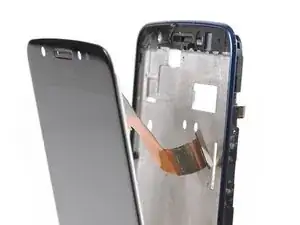

Аккуратно протяните оба кабеля дисплея через соответствующие вырезы в корпусе.

Убедитесь, что гибкий кабель сканера отпечатков пальцев не прилип к корпусу. Если прилип — отсоедините его с помощью пинцета.

Аккуратно протяните гибкий кабель сканера отпечатка пальцев снизу через его вырез в корпусе.

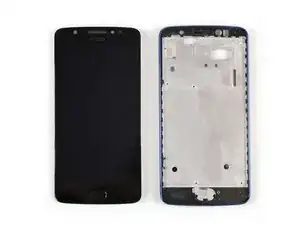

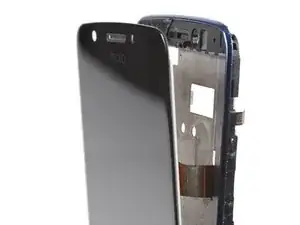

Снимите блок ЖК-дисплея и цифровизатора.

Удалите остатки клея с корпуса и очистите приклеенные участки изопропиловым спиртом и безворсовой тканью.

Если Вы заменяете сломанный экран, а новый экран уже включает в себя кнопку «Домой», пропустите следующие шаги.

Приложите нагревательный мат примерно на одну минуту к нижней части дисплея, где находится кнопка «Домой».

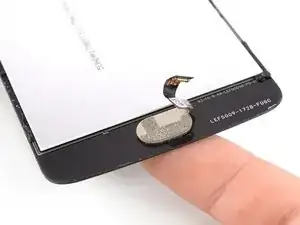

Нажмите кончиком пальца на кнопку «Домой» с лицевой стороны сквозь дисплей.

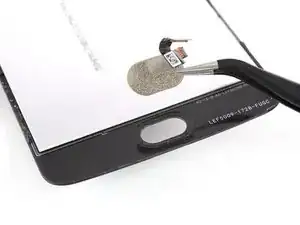

Снимите кнопку «Домой».
