Замена динамика разговорного (слухового) наушника Motorola Moto E4 (XT1762)

Перед разборкой выключите телефон.

Вставьте ноготь или лопатку в выемку в нижнем правом углу, чтобы начать отделять блок телефона от задней крышки.

Переместитесь к нижнему левому углу, чтобы поддеть телефон из задней крышки.

Поднимите телефон из задней крышки.

Используйте ноготь или лопатку, чтобы поддеть в выемке на нижнем конце аккумулятора.

Выведите аккумулятор из его гнезда и извлеките его.

Удалите семь винтов Phillips #00 длиной 3,3 мм.

Вставьте медиатор между крышкой и платой в нижнем правом углу.

Сдвиньте медиатор вверх, чтобы разблокировать пластиковые защёлки.

Вставьте медиатор между крышкой и платой в нижнем левом углу.

Сдвиньте медиатор вверх, чтобы разблокировать пластиковые защёлки.

Подденьте крышку платы, закручивая медиатор.

Снимите крышку платы.

Используйте пинцет, чтобы оторвать жёлтую ленту ZIF-коннектора, расположенного слева на плате.

Используйте край лопатки, чтобы открыть чёрную защёлку ZIF-коннектора.

Выведите кабель регулятора громкости из ZIF-коннектора, чтобы отсоединить его.

Используйте пинцет, чтобы поддеть и отсоединить антенный кабель, расположенный слева на плате.

Отогните антенный кабель, чтобы он не мешал.

Используйте край лопатки, чтобы поддеть и отсоединить шлейф дисплея, расположенный в нижнем левом углу платы.

Удалите два винта Phillips #00 длиной 2,9 мм, крепящие плату.

Не пытайтесь полностью извлечь плату — шлейф межсоединения всё ещё подключён к её тыльной стороне.

Используйте лопатку, чтобы осторожно приподнять плату сверху и отложить её в сторону корпуса аккумулятора.

Будьте внимательны, чтобы не повредить компоненты под платой.

Используйте край лопатки, чтобы отсоединить межсоединительный кабель от платы.

Снимите плату.

Приложите нагретый iOpener примерно на одну минуту к верхней части дисплея, чтобы размягчить клей под динамиком разговорного наушника.

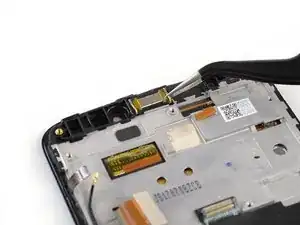

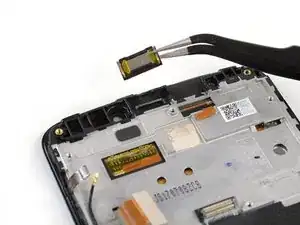

Используйте пинцет, чтобы поднять динамик разговорного наушника из его гнезда и извлечь его.

При сборке убедитесь, что динамик ориентирован правильно — золотые контакты должны быть обращены от верхнего края.
