Замена вибромотора LG V20

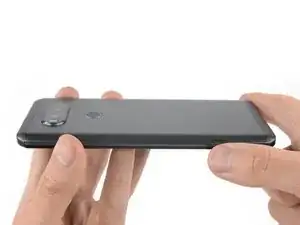

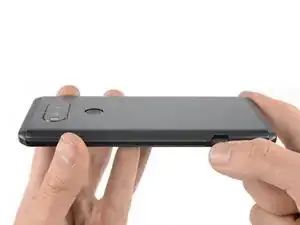

Нажмите кнопку на нижней правой стороне LG V20, чтобы открыть защёлку, удерживающую заднюю крышку с задней стороны телефона.

Снимите заднюю крышку.

Перед разборкой телефона разрядите аккумулятор до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

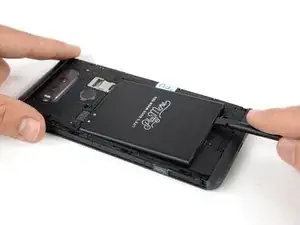

Подденьте аккумулятор лопаткой или ногтем в небольшом вырезе на нижнем крае.

Будьте осторожны, не деформируйте и не прокалывайте аккумулятор.

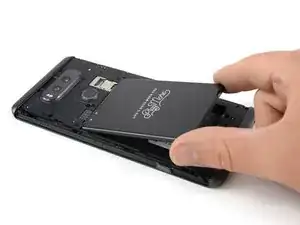

Подденьте и извлеките аккумулятор.

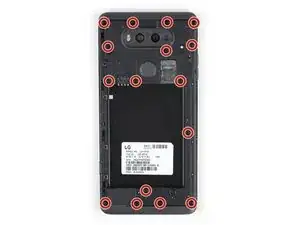

Удалите шестнадцать винтов Phillips #00 длиной 4 мм, крепящих заднюю крышку к материнской плате.

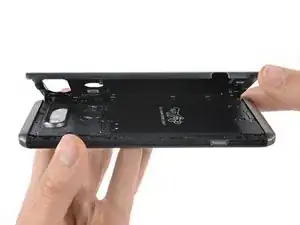

Верхняя и нижняя секции рамки плотно прилегают к средней рамке. Их можно оттянуть руками. Если у Вас не получается, используйте следующую процедуру снятия:

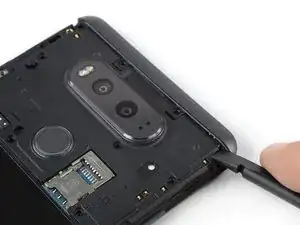

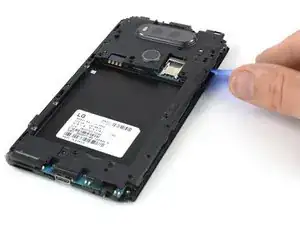

Используйте плоский конец лопатки и приложите давление к одному из углов секции рамки, пока не появится небольшой зазор.

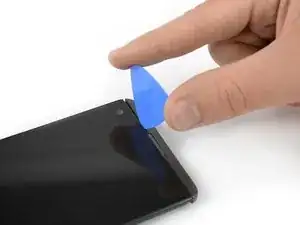

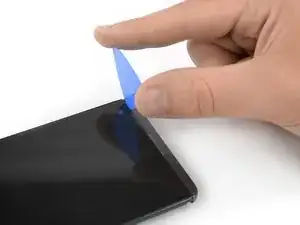

Переверните телефон и вставьте медиатор в созданный зазор.

Проведите медиатором вдоль зазора, пока секция рамки не выйдет из пластиковых защёлок.

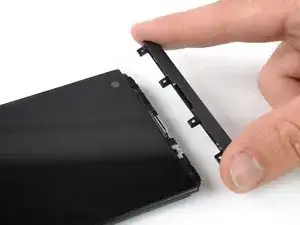

Снимите секцию рамки.

Повторите эту процедуру с секцией рамки на другом конце телефона.

Внутри верхней секции рамки находится маленькая серебристая решётка, закрывающая динамик. Она может выпасть, поэтому будьте внимательны, чтобы не потерять её.

Динамик прикреплён к крышке материнской платы. Используйте медиатор, чтобы поддеть и приподнять его.

Крышка материнской платы удерживается несколькими пластиковыми защёлками.

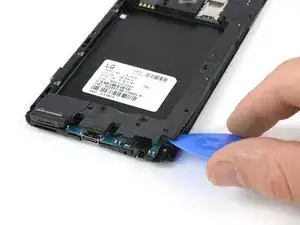

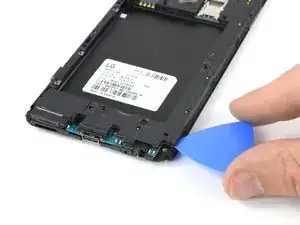

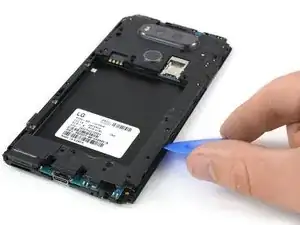

Используйте медиатор, чтобы поддеть крышку материнской платы в правом нижнем углу телефона, пока она не выйдет из пластиковой защёлки.

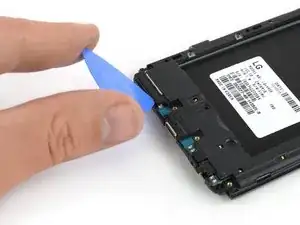

Проведите медиатором вдоль средней рамки и поверните его боком, чтобы открыть пластиковые защёлки, удерживающие крышку материнской платы на месте.

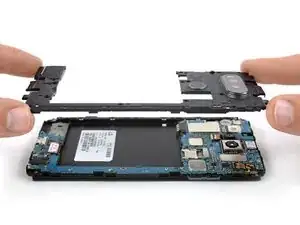

Снимите крышку материнской платы.

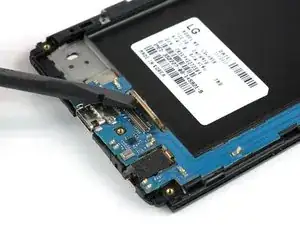

Используйте плоский конец лопатки, чтобы отсоединить шлейф фронтальной камеры.

Если вы собираетесь извлечь сборку материнской платы, после отсоединения фронтальной камеры снимать её не обязательно. Однако если вы сомневаетесь, аккуратно удалите её пинцетом.

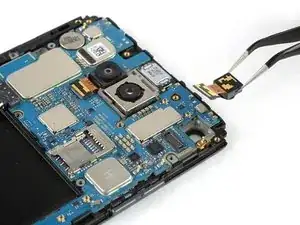

Используйте пинцет, чтобы аккуратно извлечь фронтальную камеру. Старайтесь захватывать только корпус камеры, так как сверху находится плата сенсора, которая приклеена и её снятие повредит сенсор.

Используйте плоский конец лопатки, чтобы отсоединить шлейф левой задней камеры.

Вторая задняя камера выйдет вместе с материнской платой, так как она подключена с другой стороны.

Фронтальную камеру можно оставить на месте, если вы аккуратно извлекаете сборку материнской платы. Однако если вы сомневаетесь, аккуратно удалите её пинцетом.

Отсоедините шлейф дисплея плоским концом лопатки.

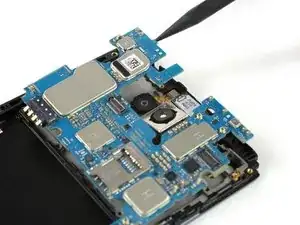

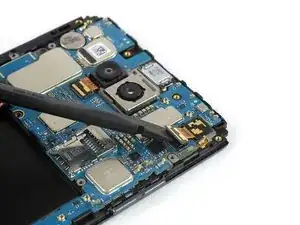

Используйте заострённый конец лопатки, чтобы приподнять сборку материнской платы до тех пор, пока не сможете её надежно захватить.

Осторожно приподнимите и извлеките сборку материнской платы.

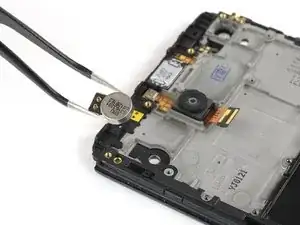

Используйте пинцет, чтобы снять вибромотор.

Если вибромотор приклеен слишком крепко, вы можете использовать iOpener, чтобы ослабить клей под ним, и попробовать снова.
