Замена динамика в основании телефонов General Electric 2-9710A

Перед началом работы отключите устройство от питания.

С помощью пластикового инструмента для вскрытия отсоедините телефонный шнур от разъёма на основании трубки.

Чтобы освободить кабель, аккуратно нажмите вниз на верхнюю пластиковую защёлку разъёма.

Удалите винт длиной 7,5 мм.

Снимите крышку винта.

Поднимите телефонный шнур вверх, чтобы извлечь его из основания.

Снимите крышку отсека для батареи (расположена на нижней части трубки), оказывая давление большим пальцем в указанной области на крышке.

Сдвиньте крышку, чтобы открыть отсек для батареи.

Извлеките батарею из телефона.

Убедитесь, что телефон отключён от телефонной линии и источника питания.

Найдите регулировку громкости на правой стороне телефона.

Снимите ручку регулировки громкости, аккуратно сжав её и потянув от корпуса.

Удалите три винта длиной 12 мм крестовой отверткой Phillips #1.

Удалите три винта длиной 18 мм крестовой отверткой Phillips #1.

Подденьте корпус основания пластиковым инструментом для вскрытия.

Отложите корпус в сторону.

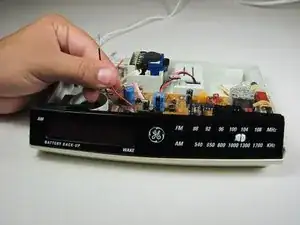

Теперь у вас есть доступ к внутренним компонентам телефона General Electric 2-9710A.

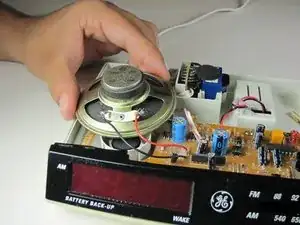

Немного вытащите динамик наружу.

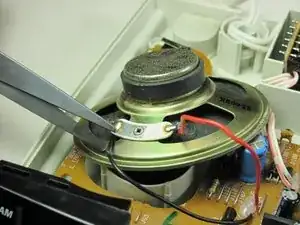

Перережьте провод максимально близко к динамику кусачками для проводов.

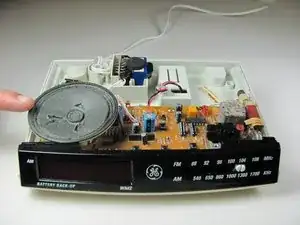

Удалите динамик.

Снимите изоляцию с провода на 1,3 см с помощью стриппера для провода 24‑го калибра.

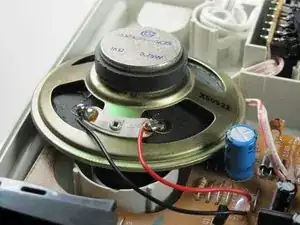

Припаяйте новый динамик.

Дополнительную информацию о пайке вы можете найти в руководстве «How to Solder».
