Разборка трубки телефона General Electric 2-9710A
Это краткое руководство по разборке телефонной трубки General Electric 2-9710A. Потребуются следующие инструменты: расширительный инструмент Fixit и крестообразная отвертка №1. Многие детали могут быть повреждены, поэтому выполняйте процедуру с особой осторожностью. На выполнение этой процедуры потребуется около пятнадцати–тридцати минут.
Шаг 1
Отключите устройство перед продолжением.

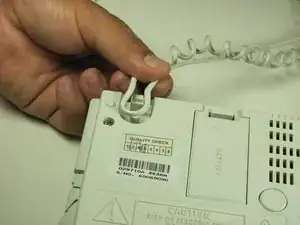

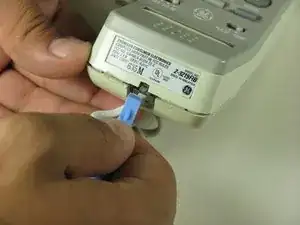

С помощью пластикового инструмента для вскрытия отсоедините телефонный кабель от разъема на основании трубки.
Чтобы освободить кабель, аккуратно нажмите на верхнюю пластиковую защелку разъема.
Шаг 2

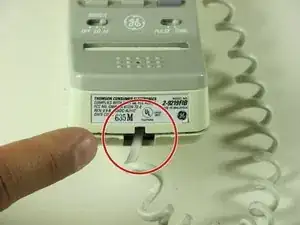

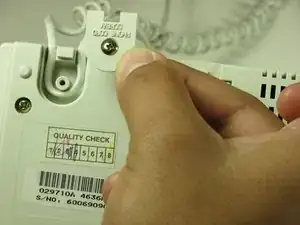

Выкрутите винт длиной 7,5 мм.
Снимите колпачок винта.
Вытяните телефонный шнур из основания.
Шаг 3

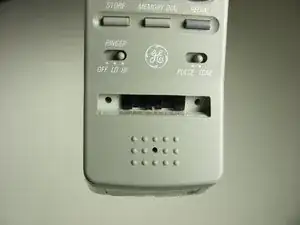

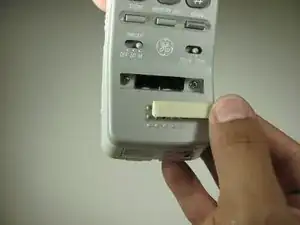

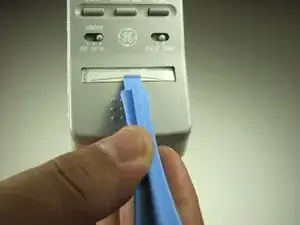

Снимите пластиковую крышку с помощью пластикового инструмента, аккуратно просунув его под пластик и поддев крышку.
Шаг 4

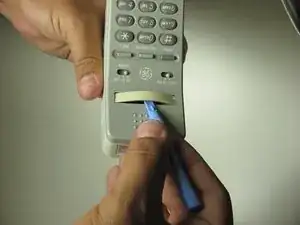

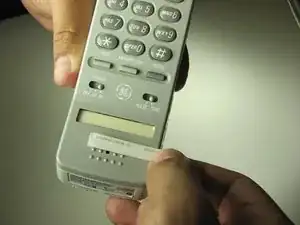

Снимите бумагу с помощью пластикового инструмента, аккуратно просунув его под бумагу и поддев ее.
Шаг 5

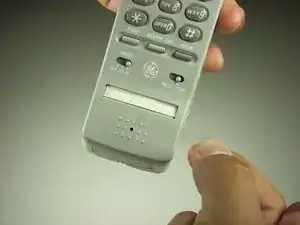

Снимите резиновую заглушку с помощью пластикового инструмента, аккуратно просунув его под заглушку и поддев ее.
Шаг 6

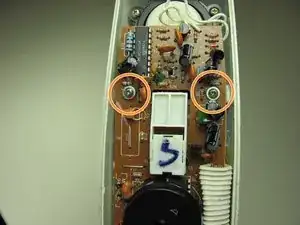

Выкрутите два винта длиной 2,1 мм с помощью крестообразной отвертки №1.
Шаг 7

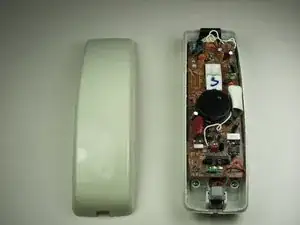

Разъедините части трубки, потянув верхнюю половинку вверх, в сторону от второй половины телефона.
Шаг 8

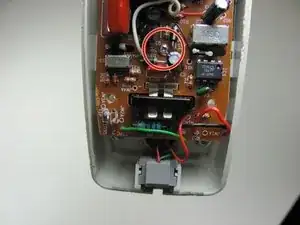

Выкрутите три винта, крепящих материнскую плату к корпусу.
Выкрутите винт длиной 13 мм с помощью крестообразной отвертки Philips №1.
Выкрутите два винта длиной 13 мм с шайбами с помощью крестообразной отвертки Philips №1.
Шаг 9

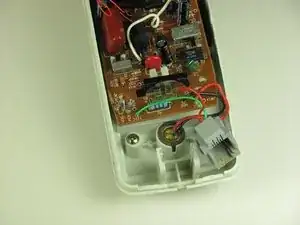

Выдвиньте разъем телефона из корпуса, аккуратно поднимая женский разъем.
Шаг 10

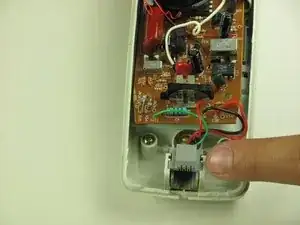

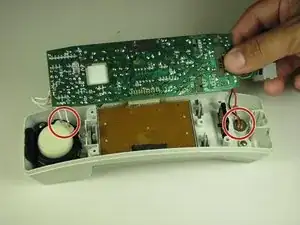

Не вынимая материнскую плату полностью, слегка подтяните ее вверх и поверните наружу из корпуса.
Будьте осторожны, чтобы не отсоединить разъемы.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
