Замена платы входов USB и разъема для наушников Cisco Meraki MC74-HW

Выдвиньте подставку как можно дальше от устройства.

Удалите все четыре винта Hex 2 размером 3 мм с подставки.

Для снятия этих винтов может понадобиться бит с гибким удлинителем.

Снимите подставку с устройства.

Вставьте пластиковую лопатку между задней крышкой корпуса и крышкой датчика.

Медленно двигайтесь по краям устройства, пока все защелки не будут освободены.

Не вставляйте никаких инструментов неосторожно в устройство, так как это может повредить провода и соединения.

Полностью отделите заднюю крышку корпуса от устройства.

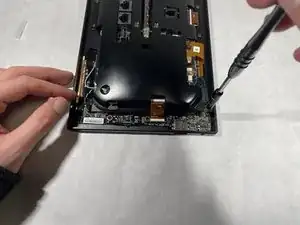

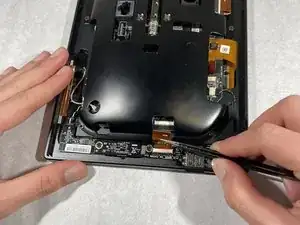

Отключите шлейф на плате с помощью пары пинцетов с обратным захватом.

Электронные шлейфы очень хрупкие, поэтому тяните медленно, чтобы отключить их.

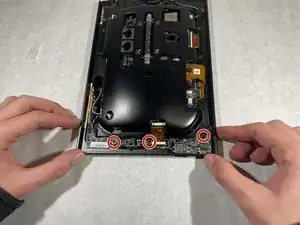

Удалите три винта размером 2 мм, удерживающие плату входов USB и наушников, с помощью отвертки JIS #00.

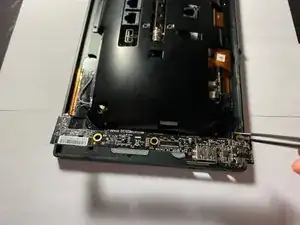

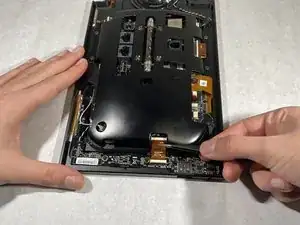

Аккуратно поднимите плату, чтобы получить доступ к электронному разъему.
