Замена клавиатуры HTC Touch Pro 2

Надавите и сдвиньте вверх, чтобы снять заднюю крышку.

Поднимите заднюю крышку вверх и отведите от телефона.

Поднимите аккумулятор вверх с правой верхней стороны, чтобы извлечь его.

Проверьте аккумулятор, чтобы убедиться в отсутствии загнутых углов

Используя отвёртку T5, удалите четыре винта в углах, как показано.

Поднимите верхнюю часть задней крышки.

Вероятность повреждения устройства: на обратной стороне этой детали находится лента, при снятии которой следует проявлять осторожность.

Используя пластиковую лопатку iFixIt, отсоедините пластиковую рамку от клавиатуры. Это может потребовать некоторого усилия.

С помощью лопатки или другого тонкого инструмента осторожно подденьте разъёмы ZIF, как показано. Это позволит чёрным лентам отсоединиться от клавиатуры.

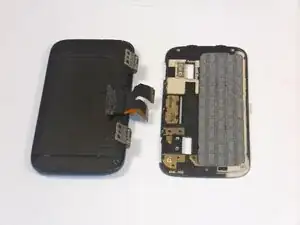

Раздвиньте две части в разные стороны, чтобы чёрные ленты вышли из пазов, и корпус оказался разделён на две части.

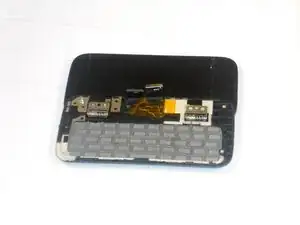

Медленно снимите жёлтую ленту, как показано.

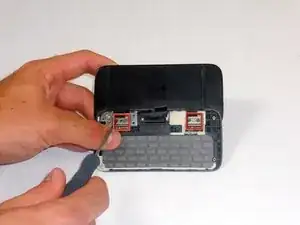

Выкрутите четыре винта, показанные красными квадратами (по два в каждом квадрате), с помощью отвёртки 00.

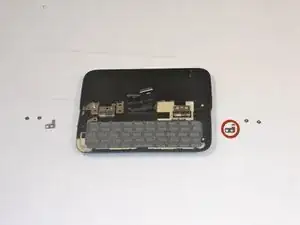

После того как винты будут вывернуты, вы сможете легко снять маленькие металлические пластины, отмеченные красным. Сделайте это.

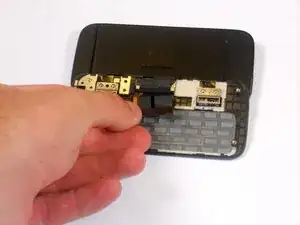

Медленно потяните вверх двойную чёрную полосу, используя усилие.

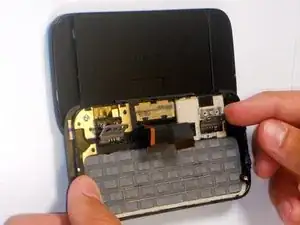

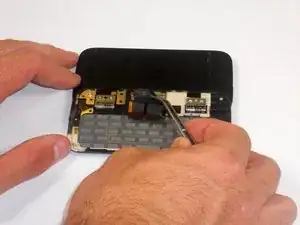

Под двойной чёрной полосой находится очень липкая серая лента. Используйте пинцет (предпочтительно с насечками), чтобы отклеить ленту. Будьте осторожны, не порвите её.

Поднимите разъёмы ZIF вверх.

Осторожно отведите рамку клавиатуры от экрана дисплея.

Теперь клавиатура отсоединена.
