Замена экрана HTC Touch Pro 2

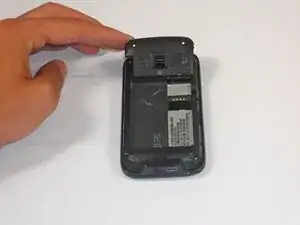

Нажмите и сдвиньте вверх, чтобы снять заднюю крышку.

Поднимите заднюю крышку вверх, отдаляя её от телефона.

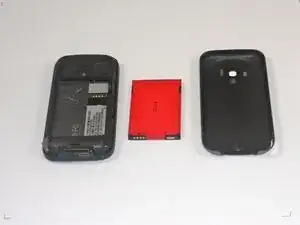

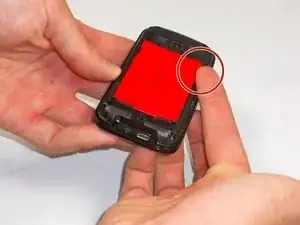

Поднимите аккумулятор вверх с правой верхней стороны, чтобы снять его.

Проверьте аккумулятор, чтобы убедиться, что у него нет погнутых углов.

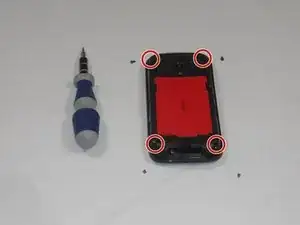

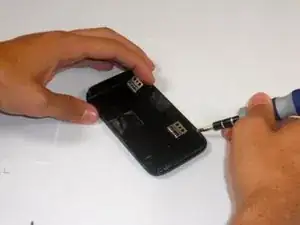

Используя отвертку T5, снимите четыре винта в углах, как показано.

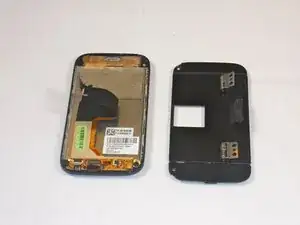

Поднимите верхнюю часть заднего корпуса.

Потенциальный риск повреждения устройства: На обратной стороне этой детали имеется лента, снятие которой требует осторожности.

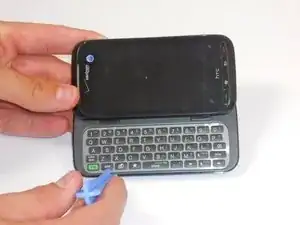

Используя пластиковый инструмент iFixit, отсоедините пластиковый корпус от клавиатуры. Это может потребовать некоторой силы.

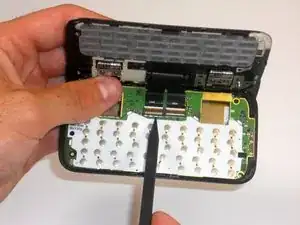

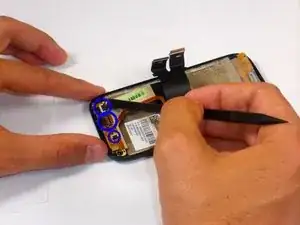

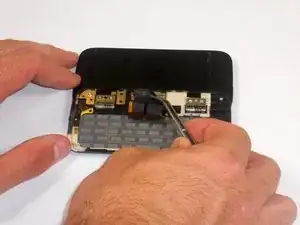

Используя лопатку или другой тонкий инструмент, осторожно приподнимите ZIF-разъемы, как показано. Это позволит черным лентам отсоединиться от клавиатуры.

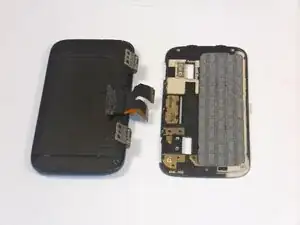

Сдвиньте две части друг от друга так, чтобы черные ленты прошли через слоты, и теперь у вас будет корпус, состоящий из двух частей.

Медленно снимите желтую ленту.

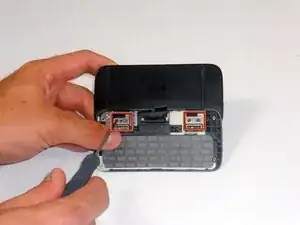

Открутите четыре винта в красных квадратах (по два в каждом квадрате), используя отвертку 00.

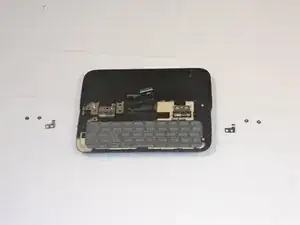

После того как винты будут вынуты, вы сможете легко снять мелкие металлические детали.

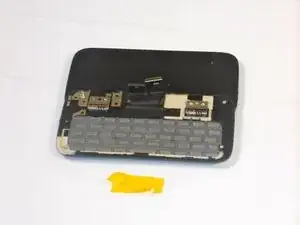

Осторожно снимите желтую ленту.

Осторожно потяните за двойной черной лентой с силой.

За двойной черной лентой находится очень клейкая серая лента. Используйте пинцет с захватом на конце, чтобы снять её, будьте осторожны, чтобы не порвать серую ленту.

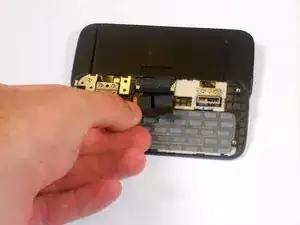

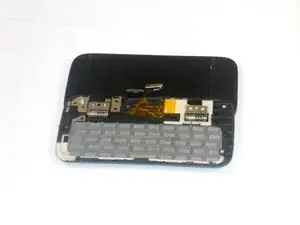

Поднимите металлические петли вверх.

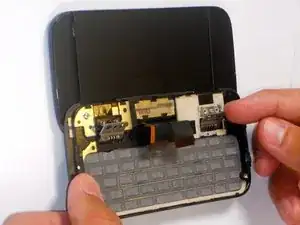

Поднимите рамку клавиатуры, отделяя клавиатуру от экрана.

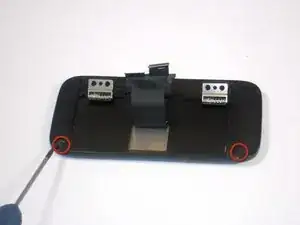

Открутите два винта с помощью отвертки Philips 00.

Вставьте отвертку с плоской головкой или металлический инструмент для поддевания между плоской частью и закругленным краем корпуса телефона. Затем сдвигайте и подденьте по всей поверхности, пока лицевая панель не отсоединится.

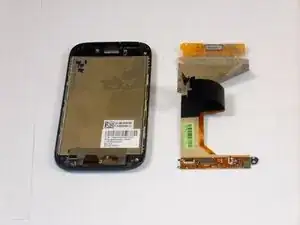

Используя лопатку, поднимите три черных зажима, которые удерживают плоский электрический провод. Затем аккуратно вытяните провод из зажимов, чтобы не порвать их.

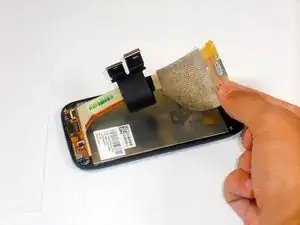

Осторожно снимите серебряную электрическую ленту (требуется усилие).
