Замена камеры Samsung SGH-E317
В этом руководстве показано, как заменить камеру в телефоне Samsung SGH-E317. Это руководство устранит проблему, если изображение размыто, датчик повреждён или камера не может делать снимки.
Прежде чем начать, важно знать о возможных проблемах и способах их предотвращения. Убедитесь, что у вас есть подходящие инструменты и чистое, хорошо освещённое рабочее место, чтобы сохранить телефон в безопасности. Главное — не торопиться и действовать аккуратно.
Будьте внимательны к статическому электричеству, которое может повредить внутренние компоненты телефона. На шаге 6 при работе с проводами обращайте внимание на положение лопатки, чтобы не переломать их.
Следуя простым инструкциям и многочисленным фотографиям, даже если вы новичок в ремонте, вы справитесь. Вскоре камера вашего Samsung SGH-E317 снова будет работать нормально.
Перед началом выключите телефон и отключите его от зарядного устройства.
Шаг 1
Снимите заднюю крышку, нажав вверх на защёлку, расположенную в верхней части задней стороны телефона.
При необходимости можно использовать пластиковую лопаточку, чтобы поддеть заднюю крышку.
Шаг 2

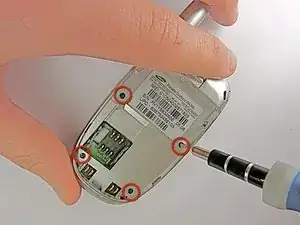

Открутите четыре винта длиной 4,5 мм, расположенные на задней пластине.
Шаг 3

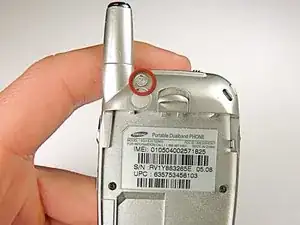

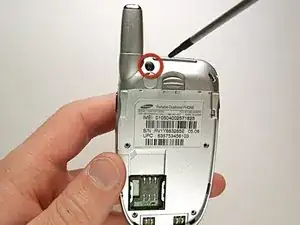

Снимите резиновую заглушку винта с помощью ногтя.
Шаг 4
Открутите винт длиной 4,5 мм, расположенный под резиновой заглушкой.
Шаг 5
Вставьте конец пластиковой лопаточки в щель между задней крышкой и корпусом телефона.
Крышка должна сниматься без особых усилий.
Шаг 6

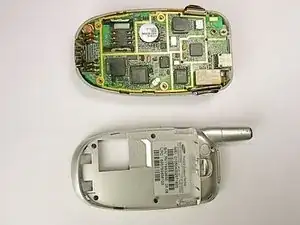

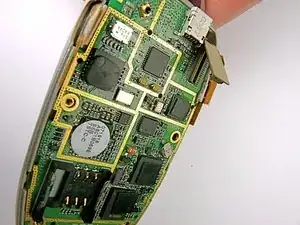

После снятия задней крышки материнская плата будет полностью открыта.
Шаг 7
Снимите кнопки камеры и регулировки громкости и положите их в безопасное место до повторной сборки.
Шаг 8

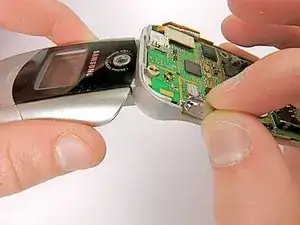

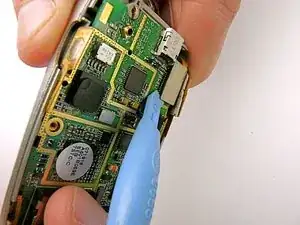

С помощью пластиковой лопаточки отключите гибкий шлейф, соединяющий передние ЖК-экраны с материнской платой.
Шаг 9

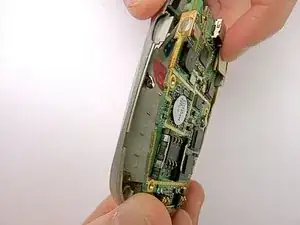

Отделите материнскую плату, захватив её за края и вынув прямо из корпуса телефона.
Шаг 10

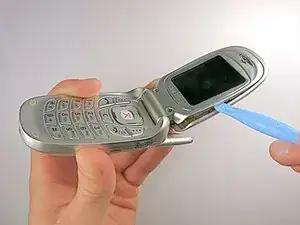

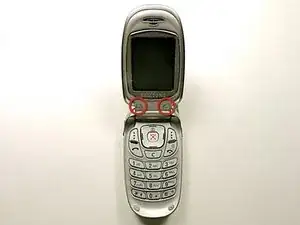

Используйте лопаточку, чтобы снять пластиковые крышки винтов у основания ЖК-экрана.
Шаг 11

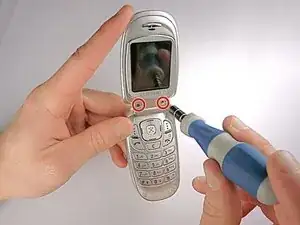

Отверткой удалите два винта длиной 4,5 мм, расположенные под пластиковыми крышками.

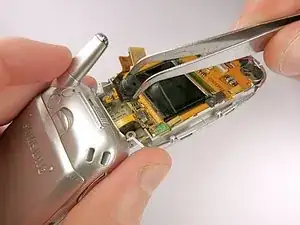

Для извлечения отпущенных винтов может пригодиться пинцет.
Шаг 12

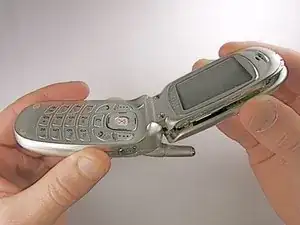

Подденьте пластиковой лопаточкой по внутренней кромке экрана телефона.
Осторожно отожмите верхнюю панель по всему периметру.
Шаг 13
Убедитесь, что верхняя панель полностью отделена от ЖК-дисплея по всему контуру.
Шаг 14

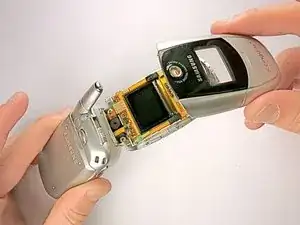

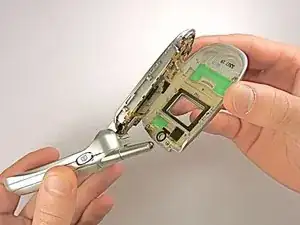

Снимите верхнюю панель с телефона.
Шаг 15

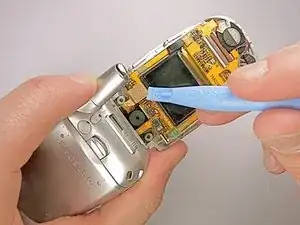

С помощью лопатки отсоедините панель с подключающими проводами от системы ЖК-дисплея.
Будьте аккуратны при отсоединении этого провода, чтобы не повредить соседние компоненты.
Шаг 16

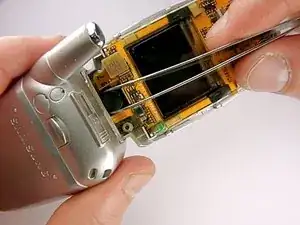

С помощью пинцета выньте камеру из корпуса телефона.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке. Утилизируйте электронные отходы через переработчика, сертифицированного по стандарту R2 или e-Stewards.
