Замена ЖК-дисплея Samsung Impression

Разместите телефон экраном вниз.

Сдвиньте панель от камеры большим пальцем. Это откроет доступ к аккумулятору.

Вставьте наконечник лопатки с левой стороны батареи.

Подденьте батарею. Она повернётся в направлении белой стрелки.

Удалите шесть винтов 3,5 мм крестовой отверткой №000. Откручивайте против часовой стрелки.

Осторожно подденьте края лопаткой, чтобы снять заднюю панель.

При снятии задней панели может помочь сдвинуть сенсорный экран вверх.

Боковые кнопки ослабнут и выпадут, поэтому положите их в безопасное место.

Осторожно отсоедините чёрный провод, чтобы освободить плату.

Снимите провод, аккуратно поддев золотой контакт, прикреплённый к зелёной плате.

Осторожно потяните чёрную и синюю шлейф‑ленты вверх, чтобы освободить плату.

Удалите два базовых винта по краю серебристой детали, где вы только что сняли чёрную торцевую часть.

Длина винтов 2,7 мм.

Нижняя чёрная торцевая заглушка выскочит.

Снимите шесть винтов 2,7 мм, удерживающих серебристую пластину, и отложите их в сторону (рис. 1).

Отделите серебристую пластину от рамки телефона (рис. 2).

Оставшаяся серебристая деталь — это узел физической клавиатуры.

Снимите 3 винта, фиксирующие гибкий кабель.

Два винта на чёрной рамке имеют длину 2,0 мм.

Верхний правый винт, который проходит через круглое отверстие в гибком кабеле, — 2,3 мм.

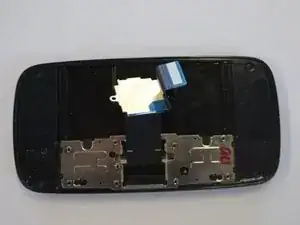

Снимите направляющую рамку клавиатуры. Гибкий кабель должен быть открыт, но не отсоединён.

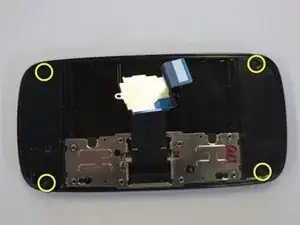

Удалите четыре внешних винта 3,5 мм.

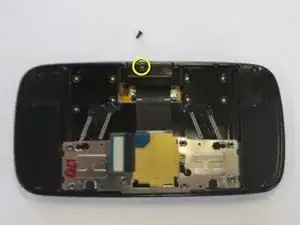

Раздвиньте телефон и снимите винт 3,5 мм в верхней средней части (рис. 1).

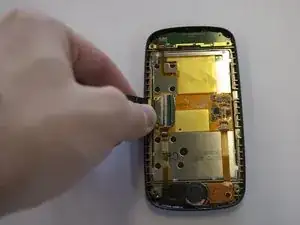

Снимите внешнюю оболочку, поддев края пальцами или небольшой отвёрткой (рис. 2).

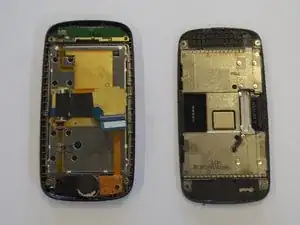

Устройство теперь разделено на две части (рис. 3).

Поднимите язычок под синей лентой и аккуратно потяните гибкий кабель (рис. 1).

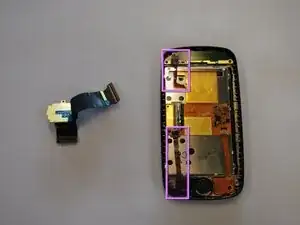

Гибкий кабель теперь полностью освобождён (рис. 2).

Удалите винт 2,25 мм.

Поднимите чёрный язычок на конце шлейфа.

Осторожно снимите динамик и шлейф.

Поднимите оставшиеся два язычка и освободите соответствующие им шлейфы.

Осторожно отделите экран от корпуса.

Будьте осторожны на этом этапе, вы непосредственно работаете с ЖК-экраном.
