Замена цифроанализатора (сенсора) или передних кнопок Samsung Impression

Положите телефон экраном вниз.

Сдвиньте панель от камеры большим пальцем. Это откроет доступ к аккумулятору.

Вставьте наконечник лопатки со стороны левого края аккумулятора.

Подденьте аккумулятор и выньте его. Он повернётся в направлении белой стрелки.

Выверните шесть винтов длиной 3,5 мм крестовой отвёрткой Phillips #000. Винты откручиваются против часовой стрелки.

Осторожно подденьте по краям лопаткой и снимите заднюю панель.

При снятии задней панели может помочь сдвиг сенсорного экрана вверх.

Боковые кнопки ослабнут и выпадут, поэтому положите их в безопасное место.

Осторожно отсоедините чёрный провод, чтобы освободить плату.

Снимите провод, аккуратно поддев золотой контактор, прикреплённый к зелёной плате.

Осторожно потяните вверх чёрную и синюю ленточные шлейфы, чтобы освободить плату.

Снимите два базовых винта вдоль края серебристой детали, где вы только что удалили чёрную торцевую часть.

Длина винтов — 2,7 мм.

Нижняя чёрная торцевая заглушка защёлкнется и выпадет.

Снимите шесть винтов длиной 2,7 мм, удерживающих серебристую пластину, и отложите их (рис. 1).

Отделите серебристую пластину от корпуса телефона (рис. 2).

Серебристая деталь, которая у вас осталась, — это узел физической клавиатуры.

Снимите 3 винта, фиксирующие флекс-кабель.

Два винта на чёрной рамке имеют длину 2,0 мм.

Верхний правый винт, проходящий через круглое отверстие на флекс-кабеле, имеет длину 2,3 мм.

Снимите направляющую рамку клавиатуры. Флекс-кабель должен быть обнажён, но не полностью отсоединён.

Удалите четыре внешних винта длиной 3,5 мм.

Раздвиньте корпус телефона и снимите винт 3,5 мм в верхней центральной части (рис. 1).

Снимите внешнюю оболочку, поддев края пальцами или маленькой отвёрткой (рис. 2).

Устройство теперь будет разделено на две части (рис. 3).

Поднимите защёлку под синей лентой и аккуратно потяните флекс-кабель (рис. 1).

Флекс-кабель теперь будет полностью освобождён (рис. 2).

Удалите винт длиной 2,25 мм.

Поднимите чёрную защёлку на конце ленточного кабеля.

Осторожно выньте динамик и шлейф.

Поднимите оставшиеся две защёлки и освободите соответствующие ленточные кабели.

Осторожно подденьте экран и отделите его от корпуса.

Будьте осторожны на этом этапе, поскольку вы имеете прямой контакт с ЖК-экраном.

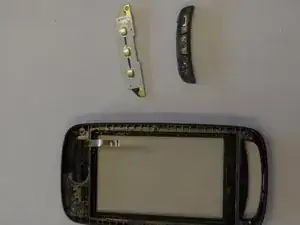

Если вы заменяете передние кнопки, снимите узел внизу передней панели.

Цифроанализатор теперь можно вытащить из переднего корпуса.
