Замена печатной платы Samsung Impression

Телефоны

Ваш смартфон Samsung Impression перестал работать после многих попыток ремонта? Батарея все еще функционирует, но телефон не включается?

Возможно, у вас короткое замыкание на печатной плате. Печатная плата Samsung Impression содержит все системы, необходимые для работы мобильного телефона: память, процессор, радиостанции и генераторы сигналов.

Не спешите выбрасывать свой телефон! Замена печатной платы поможет вам сэкономить деньги и сохранить устройство. Этот пошаговый гид поможет вам легко удалить и заменить печатную плату вашего телефона всего за 15 минут.

Перед тем как приступить к прочтению этих инструкций, приобретите печатную плату на официальном сайте запасных частей Samsung по адресу https://www.samsungparts.com/Default.asp.... После получения новой печатной платы отключите Samsung Impression и внимательно следуйте этим пошаговым инструкциям по замене печатной платы с необходимыми инструментами, перечисленными ниже.

Шаг 1

Поверните телефон экраном вниз.

Сдвиньте панель от камеры, используя большой палец. Это откроет доступ к батарее.

Шаг 2

Вставьте наконечник лопатки с левой стороны батареи.

Вытащите батарею. Она будет поворачиваться в сторону белой стрелки.

Шаг 3

Удалите шесть винтов размером 3.5 мм с помощью отвертки Phillips #000. Вкручивайте против часовой стрелки.

Шаг 4

Осторожно подденьте края лопаткой, чтобы снять заднюю панель.

Может помочь слайд вверх по сенсорному экрану при снятии задней панели.

Боковые кнопки могут выпасть, поэтому положите их в безопасное место.

Шаг 5

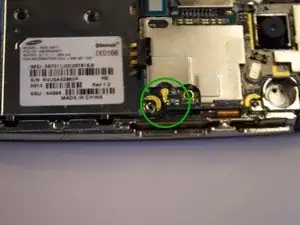

Осторожно подденьте задний динамик вверх с помощью лопатки.

Динамик все еще соединен с печатной платой проводом и небольшим кусочком прозрачного пластика.

Отсоедините динамик, подняв прозрачный пластиковый элемент, прикрепленный к проводу.

Шаг 6

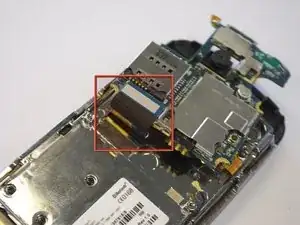

Осторожно снимите черный провод, чтобы освободить печатную плату.

Удалите провод, осторожно поддняв золотой терминал, подключенный к зеленой печатной плате.

Шаг 7

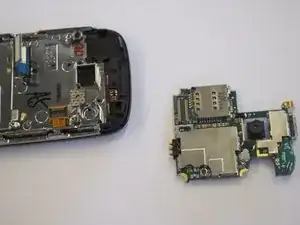

Осторожно потяните

Перевод руководства с ifixit.com
