Замена камеры LG GW910
Это руководство поможет Вам при разборке телефона. Эта разборка не представляет большой сложности. В процессе будут отключены несколько разъёмов. Будьте осторожны с ними, чтобы не порвать. Будет снято много маленьких винтов. Убедитесь, что у Вас чистое и организованное рабочее место.
Шаг 1
Снимите заднюю крышку, сильно нажав на треугольник и сдвинув вверх.
Поднимите нижнюю часть, чтобы снять крышку.
Шаг 2
Снимите аккумулятор, приподняв его снизу.
Шаг 3
Выверните шесть винтов PH000 длиной 3 мм.
Шаг 4
Снимите один винт PH000 длиной 1 мм.
Шаг 5
Осторожно подденьте все четыре стороны задней рамки металлической лопаткой.
Задняя рамка должна легко выйти.
Кнопка громкости и кнопка спуска затвора могут выскочить в процессе.
Шаг 6
Отсоедините разъём, поддев его инструментом для вскрытия, чтобы снять плату связи.
Шаг 7
Отсоедините разъёмы, поддев их инструментом для вскрытия.
Отключите антенну с помощью инструмента для вскрытия.
Материнская плата должна легко сниматься.
Шаг 8

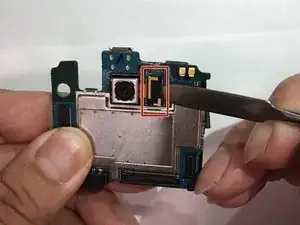

Отключите разъём с помощью металлической лопатки.
Отогните ленту с боковой стороны.
Возможно потребуется замена ленты.
Шаг 9

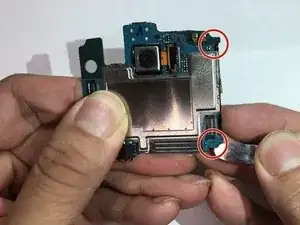

Подденьте два пластиковых крючка металлической лопаткой.

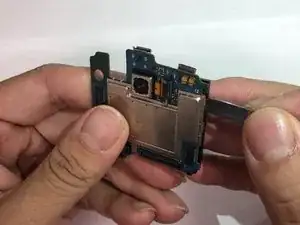

Разломайте чёрную пластиковую крышку металлической лопаткой. Крышка должна легко перевернуться.
Разъём может застрять в отверстии при переворачивании крышки. Поверните разъём при необходимости.
Шаг 10

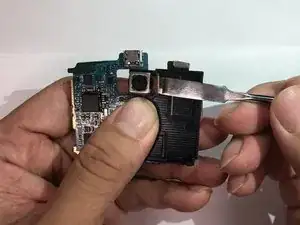

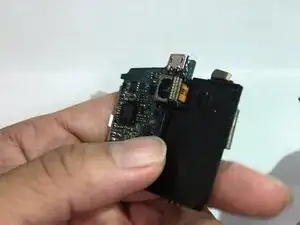

Снимите блок камеры, поддев его.
При повторной сборке потребуется клейкая лента.
Заключение
Для обратной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
