Замена гибких кабелей и динамика Sony Xperia Z4

Перед началом выключите телефон.

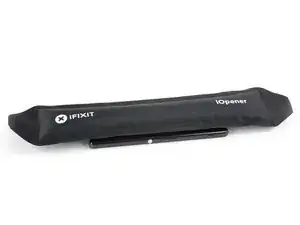

Приложите нагретый iOpener к задней панели телефона, чтобы размягчить клей под крышкой. Держите iOpener не менее двух минут.

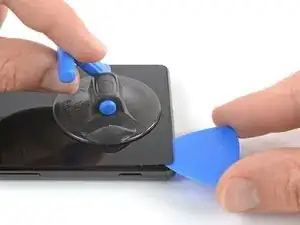

Прикрепите присоску к нижней части задней крышки, как можно ближе к краю.

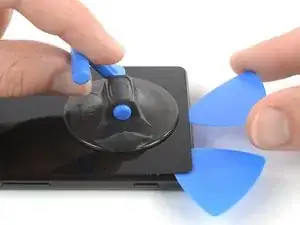

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Вставьте медиатор для вскрытия в этот зазор.

Если возникают трудности, примените дополнительный нагрев, чтобы сильнее размягчить клей. Следуйте инструкции iOpener, чтобы не перегреть устройство.

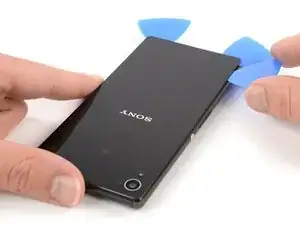

Проведите медиатором к нижнему левому углу.

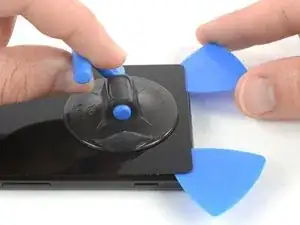

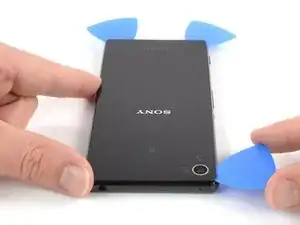

Вставьте второй медиатор и проведите его к нижнему правому углу, чтобы разрезать клей.

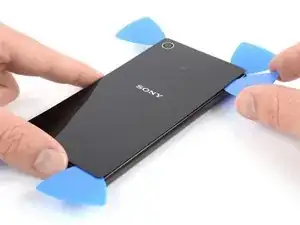

Оставьте медиаторы на местах, чтобы клей не слипся снова.

Вставьте третий медиатор в нижний левый угол.

На следующих шагах при вырезании вокруг задней камеры используйте только кончик медиатора, чтобы не размыть линзу и не повредить камеру.

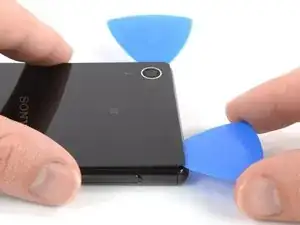

Начните вести кончиком медиатора от нижнего левого угла вдоль стороны телефона, разрезая клей.

Оставьте медиатор на верхнем левом углу, чтобы клей не слипся снова.

Если клей сложно разрезать, скорее всего он остыл. Используйте iOpener, чтобы снова его нагреть.

Вставьте четвёртый медиатор под верхний левый угол задней крышки.

Проведите медиатором вдоль верхнего края телефона, разрезая клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

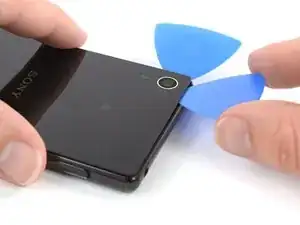

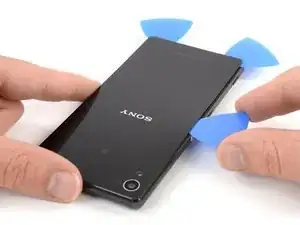

Вставьте пятый медиатор в верхний правый угол телефона.

Проведите медиатором вдоль правой стороны, разрезая оставшийся клей.

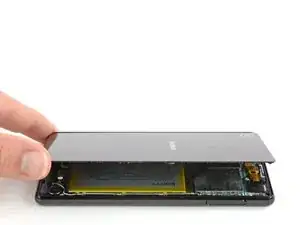

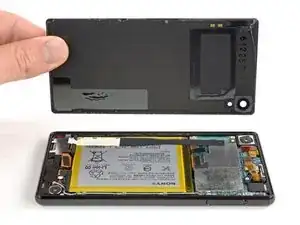

Поднимите и снимите заднюю крышку.

После установки задней крышки приложите сильное, равномерное давление к телефону на несколько минут, чтобы клей лучше схватился, например поместив телефон под стопку тяжёлых книг.

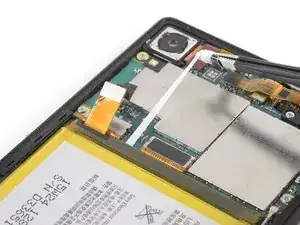

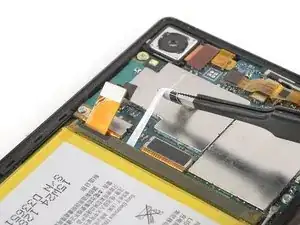

С помощью пинцета аккуратно снимите клеевую полосу с платы и аккумулятора и удалите её.

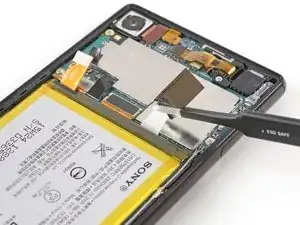

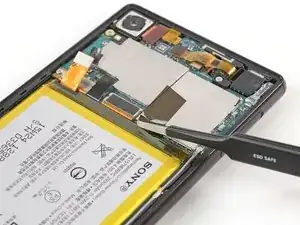

С помощью пинцета снимите чёрную клеевую полоску с разъёма аккумулятора и отогните её в сторону.

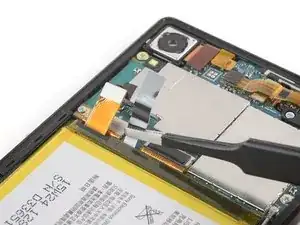

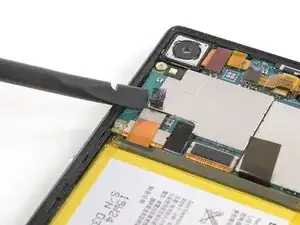

Используйте лопатку, чтобы приподнять и отключить разъём аккумулятора.

Захватите петельку в верхнем правом углу аккумулятора пинцетом.

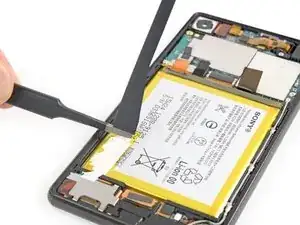

Вытяните клеевую полосу пинцетом.

Тяните полосу медленно и ровно, под небольшим углом. Чтобы избежать разрыва, полезно скрутить полосу вокруг пинцета.

Если одна из клеевых полос рвётся и её нельзя полностью вытащить, можно использовать высококонцентрированный изопропиловый спирт (>90%) и/или нагретый iOpener, чтобы ослабить клей. Когда клей станет достаточно мягким, используйте инструмент для поддевания, например медиатор, пластиковую карту или лопатку, чтобы аккуратно извлечь аккумулятор.

Повторите предыдущую процедуру для клеевой язычка рядом с гибким кабелем аккумулятора.

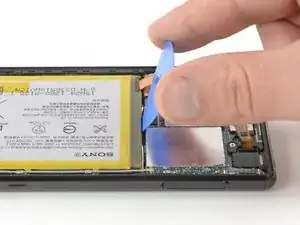

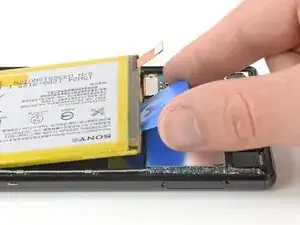

Используйте медиатор, чтобы поддеть аккумулятор в его углублении, пока не сможете надёжно за него схватиться.

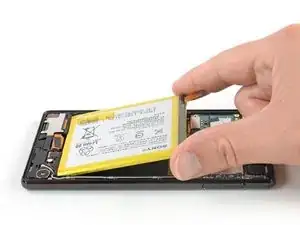

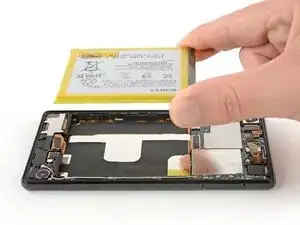

Удалите аккумулятор.

Не устанавливайте повторно повреждённый или деформированный аккумулятор — это представляет собой потенциальную опасность для безопасности.

Удалите оставшийся клей с средней рамки и очистите склеенные участки изопропиловым спиртом и безворсовой тканью перед нанесением нового клея.

Выверните винт Phillips #00 (длина 3 мм).

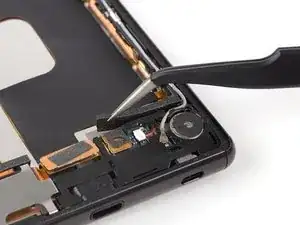

С помощью пинцета отслоите и удалите поролоновую прокладку сверху дочерней платы.

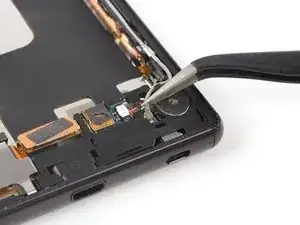

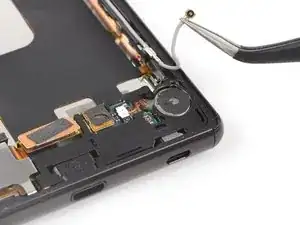

С помощью пинцета подденьте и отсоедините антенный кабель.

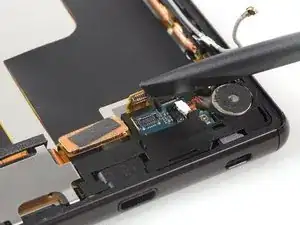

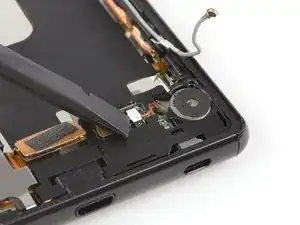

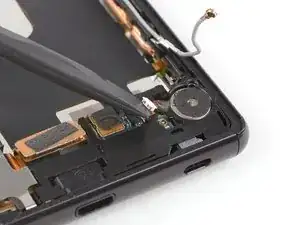

Используйте лопатку, чтобы поддеть и отсоединить разъем вибромотора.

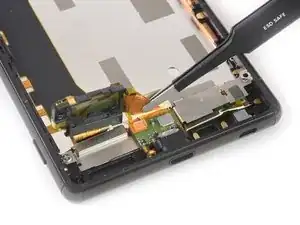

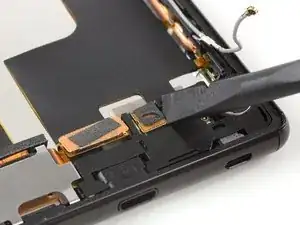

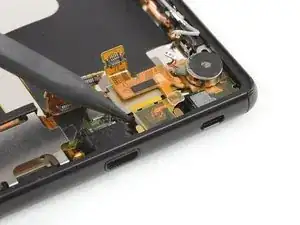

Плоским концом лопатки подденьте и отсоедините небольшой основной гибкий разъем рядом с разъёмом вибромотора.

Подденьте крышку дочерней платы пинцетом или лопаткой, поднимая её с левой стороны.

Снимите крышку дочерней платы вместе с самой дочерней платой.

Если вы хотите заменить только дочернюю плату, её можно легко отделить от пластиковой крышки с помощью медиатора или пинцета.

Если вы хотите снять только громкоговоритель и/или шлейф боковых кнопок с левой стороны, включая порт зарядки и крышку динамика, перейдите к этому шагу.

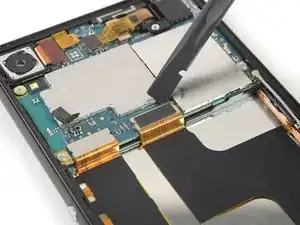

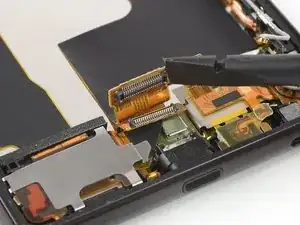

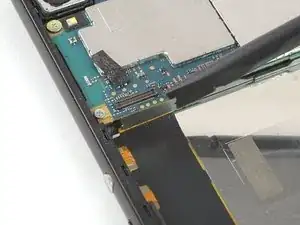

Плоским концом лопатки подденьте и отсоедините разъём основного шлейфа.

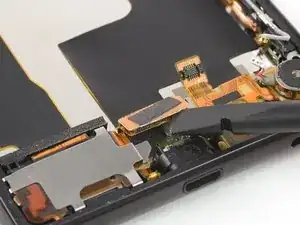

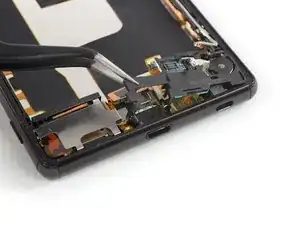

Острым концом лопатки подденьте микрофон и выдавите его из посадочного гнезда.

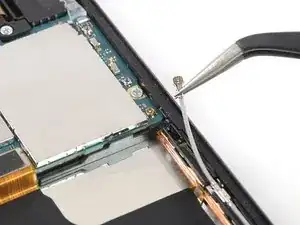

С помощью пинцета подденьте и отсоедините верхний разъём антенного кабеля.

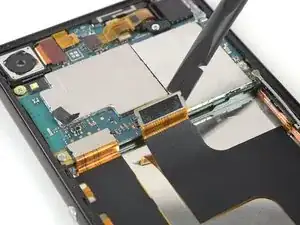

Используйте лопатку, чтобы поддеть и отсоединить основной шлейф от материнской платы.

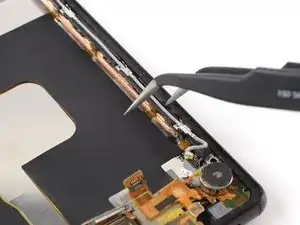

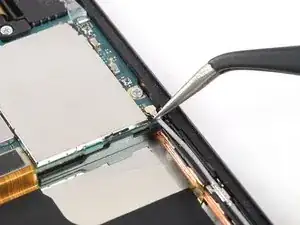

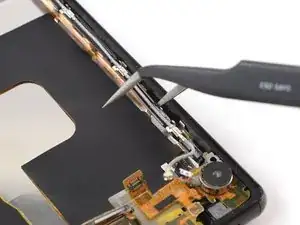

Вставьте один наконечник пинцета в зазор между прокладкой прокладки прокладки прокладки маршрутизации антенного кабеля и средней рамкой.

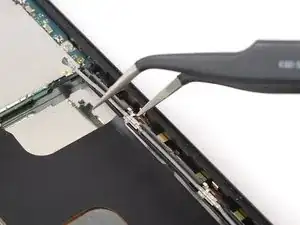

Ослабьте защёлки вдоль антенного кабеля на правой стороне средней рамки, аккуратно повернув пинцет в стороны, пока проводка кабеля не выйдет из защёлок.

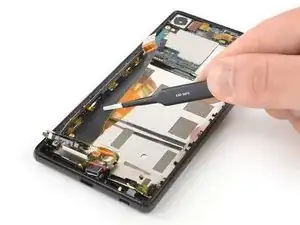

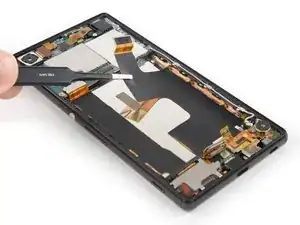

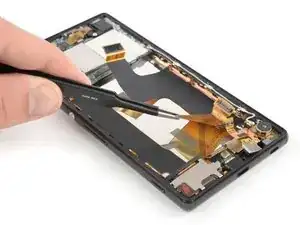

С помощью пинцета отслоите основной шлейф и отделите его от средней рамки.

Если у вас возникают трудности с отделением основного шлейфа от средней рамки, вы можете применить iOpener к дисплею, чтобы ослабить клей под шлейфом.

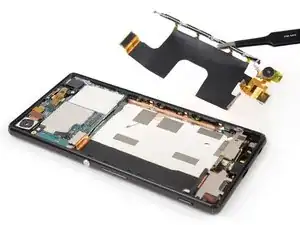

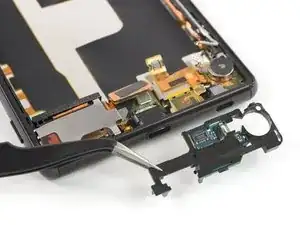

С помощью пинцета удалите сборку основного шлейфа вместе с вибромотором и микрофоном.

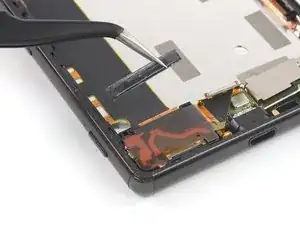

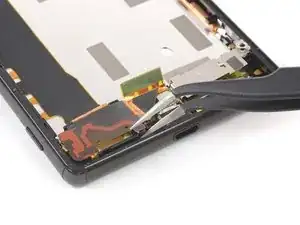

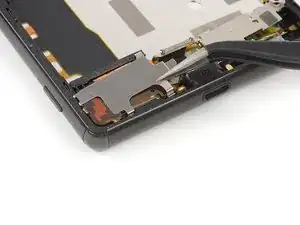

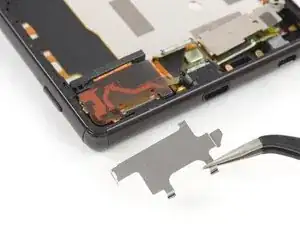

Отстегните и снимите металлический экран над крышкой громкоговорителя, расположенной внизу слева.

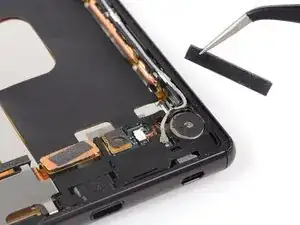

Отслоите и удалите поролоновую прокладку рядом с крышкой громкоговорителя.

Также снимите пластиковую защиту между средней рамкой и крышкой громкоговорителя.

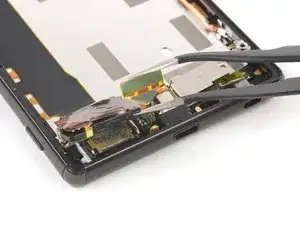

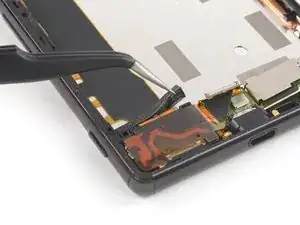

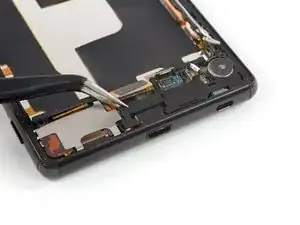

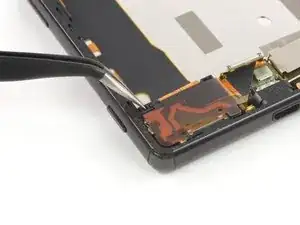

С помощью пинцета подденьте крышку громкоговорителя.

Подогните крышку громкоговорителя вверх, чтобы освободить достаточно места для снятия динамика на следующем шаге.

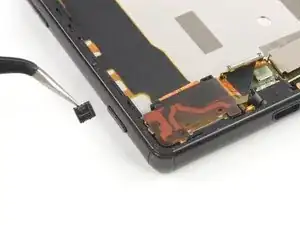

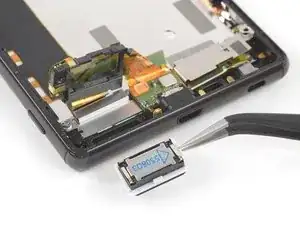

С помощью пинцета поднимите громкоговоритель из посадочного гнезда и выньте его.

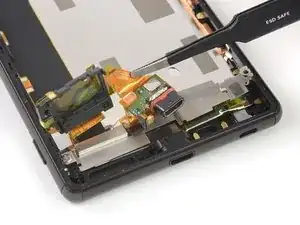

Возьмите гибкий кабель между портом зарядки и крышкой громкоговорителя тупоконечным пинцетом.

Аккуратно вытяните порт зарядки из его посадочного места.

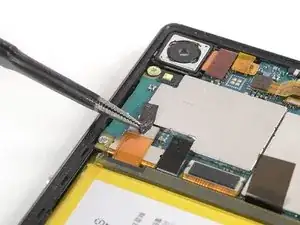

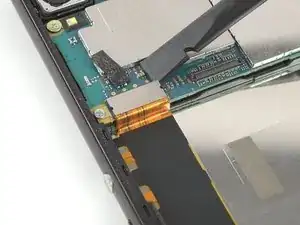

Используйте лопатку, чтобы поддеть и отсоединить шлейф боковых кнопок на левой стороне материнской платы.

Используйте пинцет, чтобы ослабить пластиковые защёлки вдоль гибкого кабеля боковых кнопок на левой стороне средней рамки.

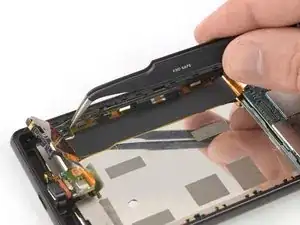

Отогните гибкий кабель боковых кнопок и отделите его от средней рамки.

Если у вас возникают трудности с отделением гибкого кабеля боковых кнопок от средней рамки, вы можете прикладывать iOpener к дисплею, чтобы ослабить клей под гибким кабелем.

Снимите гибкий кабель боковых кнопок вместе с крышкой динамика и разъёмом зарядки.
