Замена срединной рамки Sony Xperia Z3 Compact
Замените срединную рамку Вашего Sony Xperia Z3 Compact.
Это включает снятие задней панели и переднего экрана, отсоединение основного гибкого кабеля, его повторное подключение и последующую сборку.
Шаг 1

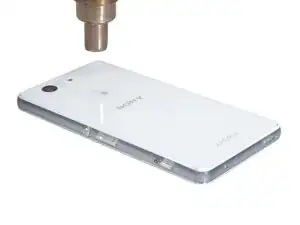

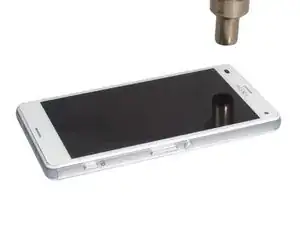

Сначала подогрейте.

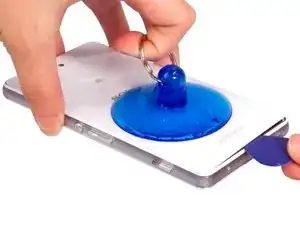

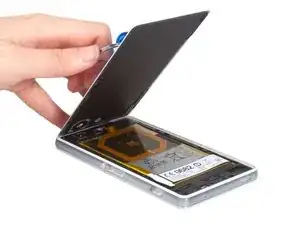

Затем установите присоску и потяните, чтобы открыть зазор. Вставьте медиатор и разрежьте клейкую ленту под задней крышкой.
Наконец, снимите заднюю крышку.
Шаг 2

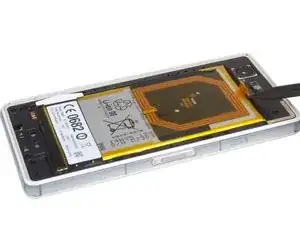

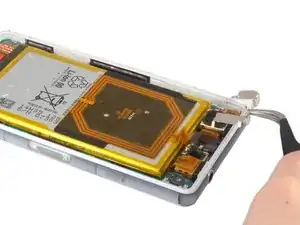

Отсоедините разъём NFC-гибкого кабеля с защёлкой.

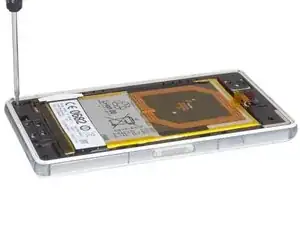

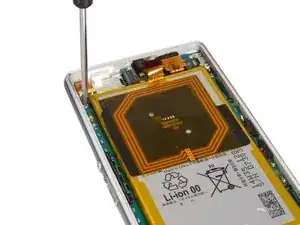

Открутите винты, удерживающие чёрную срединную рамку.

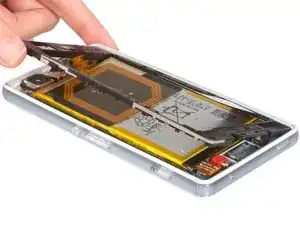

Снимите заднюю рамку.
Шаг 3

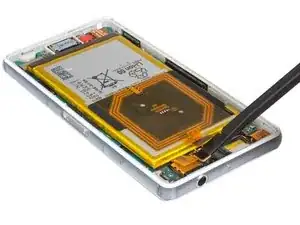

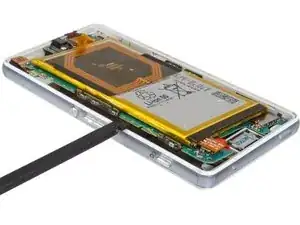

Отсоедините гибкий кабель аккумулятора.
Шаг 4
Снимите кронштейн задней камеры.
Отпустите разъём, но будьте осторожны, чтобы не повредить электронные компоненты рядом с разъёмом. Лучше всего подходить к разъёму снизу (со стороны аккумулятора), а не с боковой стороны, как показано на фото.
Снимите заднюю камеру.
Шаг 5
Отпустите разъёмы и выкрутите винт.
Шаг 6

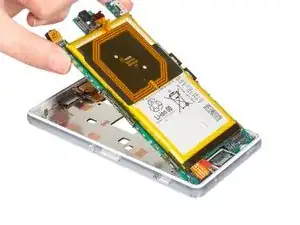

Снимите материнскую плату.
Снимите красную крышку с вибромотора и подденьте мотор пинцетом. Мотор должен оставаться прикреплённым к кабелю, идущему к материнской плате.
Шаг 7

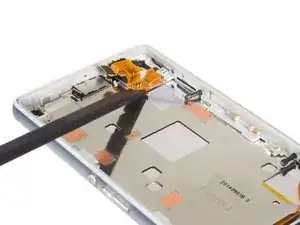

Снимите разъём для наушников.

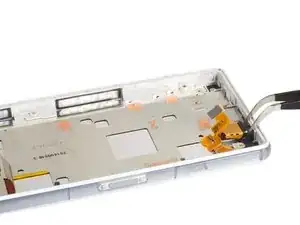

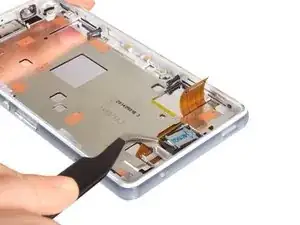

Будьте осторожны при подъёме гибких кабелей, приклеенных к срединной пластине.
Шаг 8
Снимите динамик.
Шаг 9

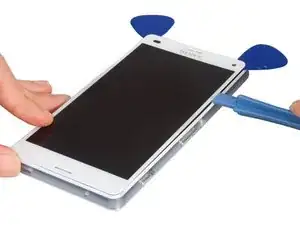

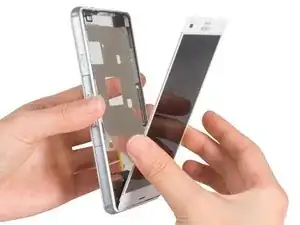

Отсоедините ЖК-экран с разговорным динамиком от срединной рамки. См. подробности в руководстве Замена ЖК-экрана Sony Xperia Z3 Compact. Наконец, Вы можете собрать телефон заново с новой срединной рамкой.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
