Замена ЖК-дисплея и сенсора Sony Xperia Z4

Перед началом выключите телефон.

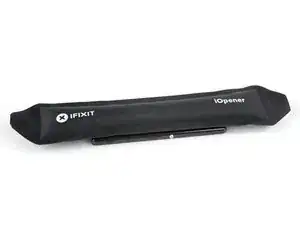

Приложите нагретый iOpener к задней панели телефона, чтобы размягчить клей под крышкой. Держите iOpener не менее двух минут.

Закрепите присоску у нижнего края задней крышки как можно ближе к краю.

Поднимите заднюю крышку присоской, чтобы создать небольшой зазор между крышкой и рамкой.

Вставьте инструмент для открытия (пластиковую лопатку) в зазор.

Если возникают трудности, примените больше тепла, чтобы дополнительно смягчить клей. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Просуньте инструмент для открытия к нижнему левому углу.

Вставьте вторую лопатку и проведите ею до нижнего правого угла, чтобы разрезать клей.

Оставьте лопатки на месте, чтобы клей не застыл заново.

Вставьте третью лопатку в нижний левый угол.

На следующих шагах при резке вокруг тыльной камеры используйте только кончик лопатки, чтобы не замазать линзу и не повредить камеру.

Начните сдвигать кончик лопатки от нижнего левого угла вдоль боковой стороны телефона, чтобы разрезать клей.

Оставьте лопатку вверху в левом углу, чтобы клей не застыл заново.

Если клей трудно разрезать, вероятно, он остыл. Используйте iOpener, чтобы разогреть его.

Вставьте четвертую лопатку под верхний левый угол задней крышки.

Проведите лопаткой вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не застыл заново.

Вставьте пятую лопатку в верхний правый угол телефона.

Проведите лопаткой вдоль правой стороны, чтобы разрезать оставшийся клей.

Поднимите и снимите заднюю крышку.

После установки задней крышки приложите сильное и равномерное давление к телефону в течение нескольких минут, чтобы клей хорошо сцепился, например положив его под стопку тяжёлых книг.

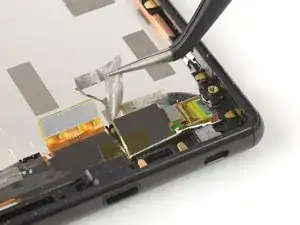

С помощью пинцета осторожно снимите клейкую полоску с материнской платы и аккумулятора и удалите её.

С помощью пинцета снимите чёрную клейкую полоску с разъёма аккумулятора и отогните её в сторону.

Используйте лопатку, чтобы приподнять и отключить разъём аккумулятора.

Возьмите пинцетом язычок в верхнем правом углу аккумулятора.

Вытащите клейкую полоску с помощью пинцета.

Тяните полосу медленно, равномерно и под небольшим углом. Чтобы полоса не порвалась, полезно закрутить её вокруг пинцета.

Если одна из клейких полос порвалась и её нельзя полностью извлечь, вы можете использовать изопропиловый спирт высокой концентрации (>90%) и/или нагретый iOpener, чтобы размягчить клей. Когда клей станет достаточно мягким, используйте прижимной инструмент, например лопатку, пластиковую карту или монтажную лопатку, чтобы аккуратно поддеть аккумулятор.

Повторите предыдущую процедуру с клейким язычком рядом с гибким кабелем аккумулятора.

Используйте лопатку, чтобы выпрямить аккумулятор из гнезда до тех пор, пока не сможете его надёжно захватить.

Снимите аккумулятор.

Не устанавливайте снова повреждённый или деформированный аккумулятор — это представляет потенциальную опасность для безопасности.

Удалите оставшийся клей с серединной рамки и очистите проклеенные участки изопропиловым спиртом и безворсовой тканью перед нанесением нового клея.

Удалите винт Phillips #00 (длина 3 мм).

С помощью пинцета оторвите и снимите поролоновую накладку сверху дочерней платы.

С помощью пинцета приподнимите и отсоедините антенный кабель.

Используйте лопатку, чтобы приподнять и отсоединить разъём вибромоторчика.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить небольшой главный флекс-коннектор рядом с разъёмом вибромоторчика.

Подденьте крышку дочерней платы пинцетом или лопаткой, приподнимая её с левой стороны.

Снимите крышку дочерней платы вместе с дочерней платой.

Если вы хотите заменить только дочернюю плату, её легко отделить от пластикового корпуса монтажной лопаткой или пинцетом.

Если вы хотите только снять динамик и/или флекс-кабель левой боковой кнопки вместе с портом зарядки и крышкой динамика, перейдите к этому шагу.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить разъём главного флекс-кабеля.

Используйте острый конец лопатки, чтобы поддеть микрофон и вытолкнуть его из гнезда.

С помощью пинцета приподнимите и отсоедините верхний разъём антенного кабеля.

Используйте лопаточку, чтобы приподнять и отсоединить главный флекс-кабель от материнской платы.

Вставьте одну сторону пинцета в зазор между маршрутом антенного кабеля и серединной рамкой.

Ослабьте зажимы вдоль антенного кабеля на правой стороне серединной рамки, аккуратно поворачивая пинцет вбок, пока кабель не выйдет из зажимов.

С помощью пинцета оторвите главный флекс-кабель и отделите его от серединной рамки.

Если вам трудно отделить главный флекс-кабель от серединной рамки, вы можете положить iOpener на дисплей, чтобы ослабить клей под флекс-кабелем.

С помощью пинцета снимите сборку главного флекс-кабеля вместе с вибромоторчиком и микрофоном.

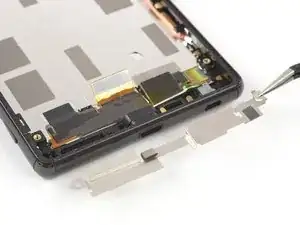

Отстегните и снимите металлический экран над крышкой динамика, расположенный внизу слева.

Оторвите и снимите поролоновую накладку рядом с крышкой динамика.

Также снимите пластиковый защитный элемент между серединной рамкой и крышкой динамика.

С помощью пинцета приподденьте крышку динамика.

Подогните крышку динамика вверх, чтобы освободить достаточно пространства для снятия динамика на следующем шаге.

С помощью пинцета выньте динамик из гнезда и снимите его.

Возьмите флекс-кабель между портом зарядки и крышкой динамика тупоконечным пинцетом.

Осторожно вытащите порт зарядки из его посадочного места.

Используйте лопатку, чтобы приподнять и отсоединить флекс-кабель боковых кнопок на левой стороне материнской платы.

Используйте пинцет, чтобы ослабить пластиковые защёлки вдоль шлейфа боковых кнопок с левой стороны средней рамки.

Подденьте шлейф боковых кнопок и отделите его от средней рамки.

Если у вас возникают трудности с отделением шлейфа боковых кнопок от средней рамки, вы можете прикладывать iOpener к дисплею, чтобы ослабить клей под шлейфом.

Снимите шлейф боковых кнопок вместе с крышкой динамика и разъёмом зарядки.

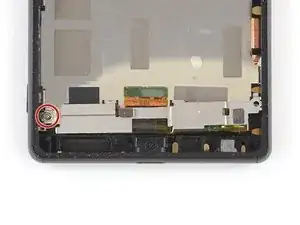

Удалите винт Phillips #00 (длина 2,4 мм).

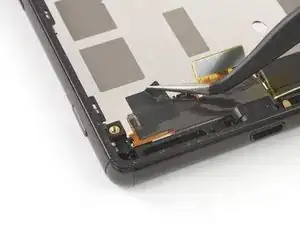

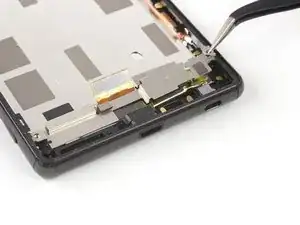

Используйте пинцет, чтобы отогнуть металлический экран поверх сборки шлейфа дисплея и снять его.

Используйте пинцет, чтобы оторвать чёрный клей с левой стороны сборки шлейфа дисплея.

Также удалите серебристую клеевую ленту с правой стороны сборки шлейфа дисплея.

Заведите медиатор под левую сторону сборки шлейфа дисплея.

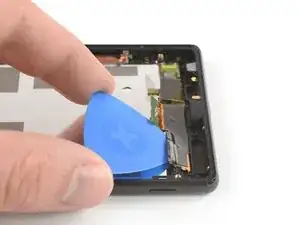

Используйте медиатор, чтобы приподнять сборку шлейфа дисплея.

Осторожно проведите медиатором слева направо, чтобы отделить сборку шлейфа дисплея от средней рамки.

Приложите нагретый iOpener к дисплею на две минуты, чтобы ослабить клей под ним.

Клей, удерживающий экран, довольно прочный. Возможно, потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы клей достаточно разогрелся.

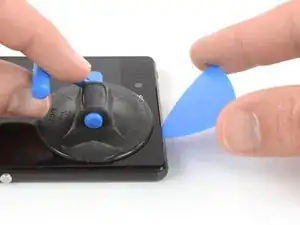

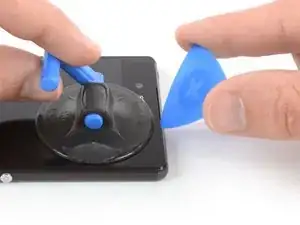

Прикрепите присоску рядом с верхним краем телефона прямо под динамиком для разговоров.

Если экран телефона треснул, присоска может не держаться. Попробуйте приподнять экран с помощью прочной ленты или приклейте присоску суперклеем и дайте ей высохнуть, чтобы продолжить работу.

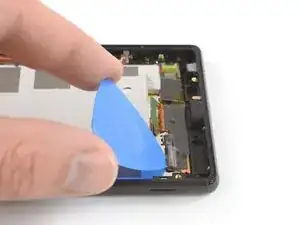

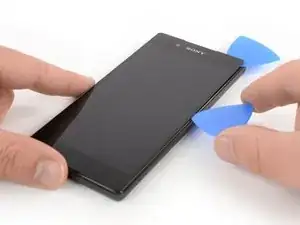

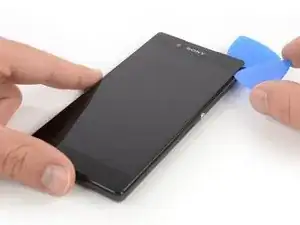

Используйте присоску, чтобы приподнять экран, и вставьте только кончик медиатора под правый край выемки для динамика.

Проведите медиатором к верхнему правому углу, чтобы ослабить клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор в верхний правый угол экрана.

Проведите медиатором по средней рамке, чтобы ослабить клей под правым краем экрана.

Оставьте медиатор в нижнем правом углу, чтобы клей не склеился снова.

Прикладывайте больше тепла, если клей становится трудно разрезать.

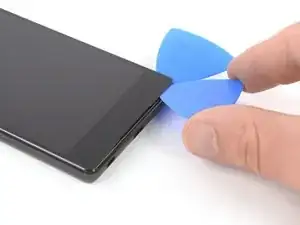

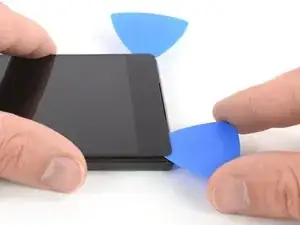

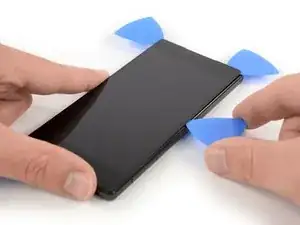

Вставьте третий медиатор под нижний правый край экрана.

Проведите медиатором до нижнего левого угла, чтобы ослабить клей под экраном.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

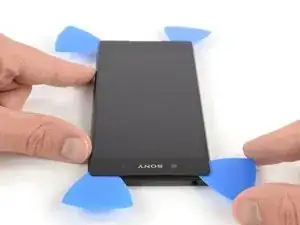

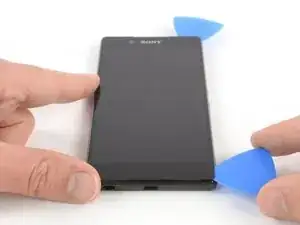

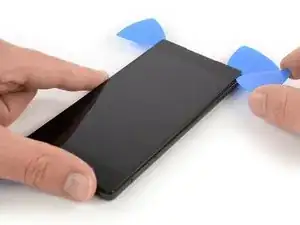

Вставьте четвёртый медиатор под нижний левый край экрана.

Проведите медиатором вдоль средней рамки, чтобы ослабить клей под левой стороной экрана.

Проведите медиатором вокруг верхнего левого угла экрана, чтобы ослабить оставшийся клей.

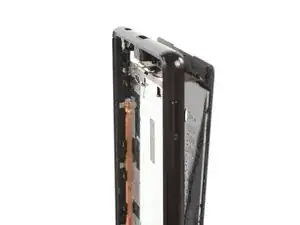

Постарайтесь пока не снимать дисплей полностью. Шлейф дисплея всё ещё продет через среднюю рамку.

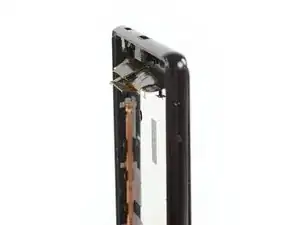

Медленно отделяйте экран от рамки и разрезайте оставшийся клей. Убедитесь, что шлейф больше не приклеен к рамке, и аккуратно проденьте его через прорезь.

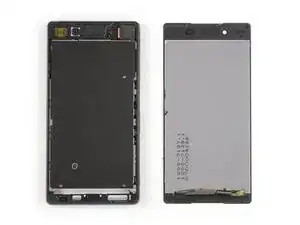

Снимите экран.

Удалите оставшийся клей с средней рамки и очистите склеенные поверхности изопропиловым спиртом и безворсовой салфеткой перед установкой нового экрана.
