Замена ЖК-экрана Sony Xperia Z3 Compact

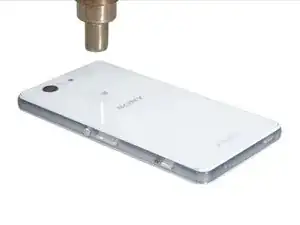

Нагрейте по краям крышки, чтобы размягчить клей.

Идеальная температура — около 120–150 °C в течение 60 секунд.

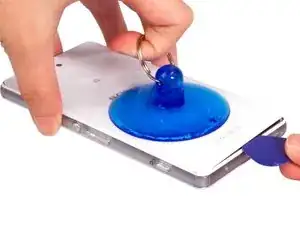

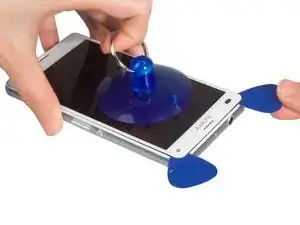

Прикрепите присоску к задней крышке и потяните, чтобы создать зазор.

Вставьте медиатор в зазор и проведите им вокруг уголка задней крышки, чтобы разрезать клейкую ленту.

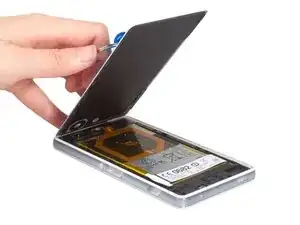

Наконец, снимите заднюю крышку.

Будьте осторожны — задняя крышка хрупкая и может разбиться.

Рекомендуется использовать защитные очки. При разрушении стекла осколки могут попасть в глаз.

Подготовьте снятие задней рамки:

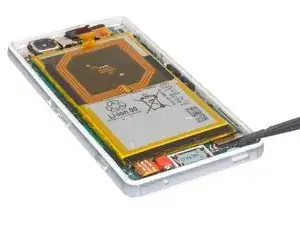

Открепите антенну NFC.

Отложите информационную наклейку в сторону.

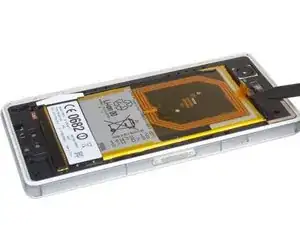

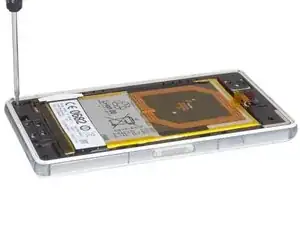

Открутите все винты и отложите их в сторону.

Для сборки: серебряные винты (2) относятся к боковой части рамки. Золотые винты (3) — для верхней и нижней частей.

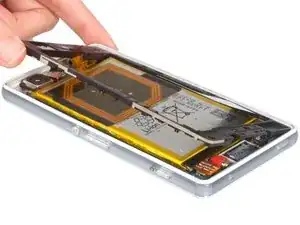

Снимите заднюю рамку: аккуратно подденьте её и выведите из посадочных мест, например, используя лопаточку в качестве рычага.

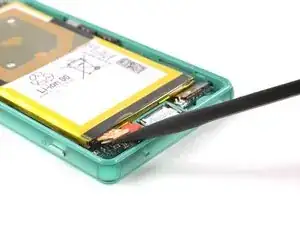

Отключите гибкий кабель аккумулятора.

Освободите разъём ЖК-экрана.

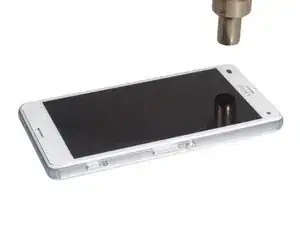

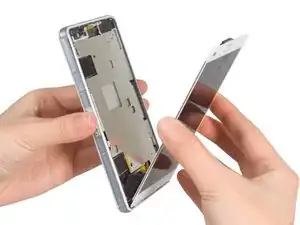

Шаги аналогичны снятию задней крышки, но немного сложнее. Нагревайте в течение 3 минут, поднимите экран с помощью присоски и при необходимости разрежьте клей.

При снятии экрана будьте осторожны: слуховой динамик приклеен к нему. Не потеряйте его.

Если экран треснул или разбит, будьте осторожны при снятии — осколки стекла могут отломиться и порезать пальцы.

Почему слуховой динамик снимается вместе с экраном? Потому что динамик приклеен непосредственно к сенсорно-экранной сборке, а не удерживается в рамке на основной шлейфовой плате (как, например, камеры).

Перед дальнейшей сборкой протестируйте новый экран, подключив его к основной плате устройства и включив питание. Если всё в порядке — выключите. Если нет — свяжитесь с продавцом экрана.

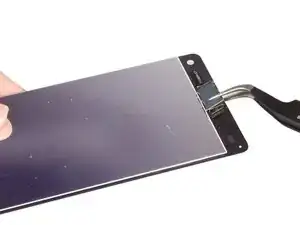

Аккуратно снимите слуховой динамик с экрана, потянув его осторожно и отделяя клей. Запомните положение динамика на задней стороне экрана — вам нужно будет установить его в том же месте на новом экране.

Идеально снять динамик вместе с его клеевой прокладкой, поскольку при сборке вы установите динамик на новый экран с клейкой прокладкой. Клей удерживает динамик на экране в правильном положении.

Убедитесь, что динамик установлен в правильном положении и корректно соединяется с основной платой перед окончательной сборкой. В противном случае вы не будете слышать звук через динамик и не сможете нормально совершать звонки.

Убедитесь, что средняя рамка чистая: остатки клея уменьшат адгезию нового клея к рамке.

Аккуратно нанесите клейкую ленту для переднего экрана, начиная с одного конца телефона (сверху или снизу) и медленно прокладывая её вдоль краёв средней рамки по бокам.

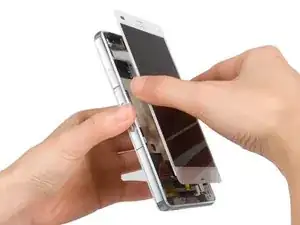

Наконец, установите новый экран на место, плотно прижав его.

Будьте осторожны: не нажимайте сильно на область вокруг слухового динамика вверху, так как экран в этой части особенно хрупкий.

Не забудьте вернуть информационную наклейку на место!
