Замена разъёма наушников Motorola Moto G первого поколения

Вы можете снять внешнюю крышку на задней части телефона с помощью пластиковой лопатки для вскрытия. После снятия будет видна внутренняя задняя крышка, как показано.

Эта операция средней сложности, особенно если Вы никогда ранее не снимали внешнюю заднюю крышку.

Возможно, потребуется несколько попыток, но проявите терпение. Крышка удивительно гибкая, но не настолько, чтобы выдерживать большое давление.

Выключите телефон.

Нажмите на SIM-карту, пока она не выскочит.

Извлеките SIM-карту.

В некоторых версиях этого телефона может быть установлена карта памяти microSD. В этом случае её также необходимо извлечь.

Будьте внимательны, чтобы не повредить карту microSD. В отличие от SIM-карты, при нажатии она может не автоматически выйти, так как может отсутствовать механизм извлечения.

Если механизма извлечения нет, надеемся, что на вашей карте microSD есть выступ/приподнятый край, на который можно нажать ногтем или пластиковым/резиновым инструментом, чтобы выдвинуть карту. Это может быть сложно — проявите терпение и не применяйте чрезмерную силу или острые инструменты, которые могут привести к необратимому повреждению и потере данных.

Используя отвертку с головкой Torx T5, выкрутите 14 винтов (диаметр 3,5 мм и длина 5 мм), которые удерживают заднюю пластину.

Обязательно храните все винты вместе, так как их очень легко потерять.

Магнитный мат для проектов или контейнер отлично подходят для хранения маленьких металлических винтов и других мелких металлических деталей, чтобы они не потерялись.

Используйте пластиковую лопатку для вскрытия, чтобы вынуть внутреннюю заднюю крышку после того, как все винты будут удалены.

Это откроет доступ к плате и прикреплённой батарее.

Обратите внимание, что после снятия внутренней задней крышки кнопки громкости и питания на боковой части могут легко выпасть или быть удалены.

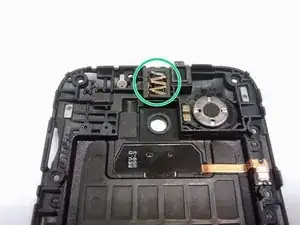

Разъём для наушников расположен на внутренней стороне внутренней задней крышки. Он находится прямо посередине и имеет примерно 5 выступающих золотых контактов. Обозначено в зелёном кружке.

Будьте осторожны, чтобы не прикасаться к золотым контактам. Они хрупкие и легко ломаются и повреждаются.

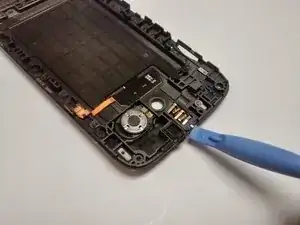

Вы можете использовать пластиковую лопатку для вскрытия, медиатор или пальцы, чтобы вынуть разъём для наушников. На фото показана пластикова лопатка, чтобы Вы могли увидеть процесс.

На верхней части разъёма (где находится пластикова лопатка) есть отверстие. Именно туда нужно вставить инструмент для извлечения детали.

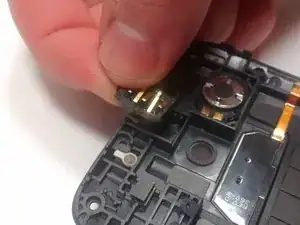

Осторожно подденьте разъём. Он должен выйти с небольшим усилием или без него.

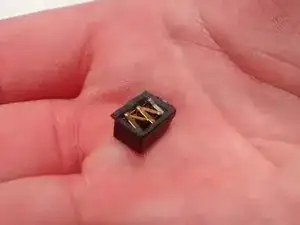

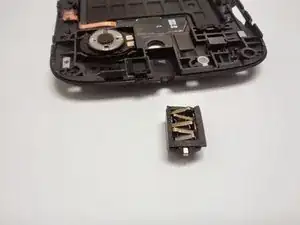

Это будет конечный результат.

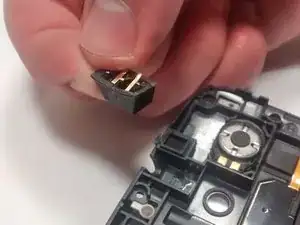

Для установки нового разъёма возьмите новый разъём для наушников и выровняйте его с отверстием. Аккуратно надавите, пока он полностью не встанет и не будет шататься при тряске.
