Замена экрана ZTE Maven 3
Замена экрана телефона становится необходимой, когда дисплей повреждён в результате падений, трещин или неисправностей, таких как нечувствительный сенсор или «мертвые» пиксели. Повреждённый экран не только ухудшает визуальное восприятие, но и затрудняет использование устройства и может привести к дополнительным проблемам, если не устранить неисправность.
Замена экрана восстанавливает работоспособность телефона, обеспечивая чистое изображение, отзывчивость сенсора и сохранение общего пользовательского опыта.
Шаг 1
Найдите небольшой вырез в правом нижнем углу задней панели телефона.
Вставьте лопаточку или кончик пальца в небольшой зазор в правом нижнем углу задней крышки и подденьте крышку вверх.
Продолжайте обходить телефон по периметру, пока крышка полностью не снимется, и отложите её в сторону.
Шаг 2
Найдите аккумулятор в центре задней части телефона.
Нажмите и потяните аккумулятор вверх, чтобы извлечь его из посадочного места.
Отложите аккумулятор в сторону.
Шаг 3
Используйте крестовую отвертку Phillips #00, чтобы выкрутить двенадцать винтов длиной 2 мм, расположенных по краю задней панели.
Шаг 4
Есть 13-й винт 2 мм с запечатывающей наклейкой поверх него в правом нижнем углу. Вставьте крестовую отвертку #00 в центр, сломайте наклейку и извлеките винт.
Шаг 5
Вставьте лопаточку в середину соединения между экраном и задней частью телефона.
После вставки проведите лопаткой по периметру телефона, отделяя экран от задней части корпуса.
Отделённая деталь — это средняя рамка; после снятия отложите её в сторону.
Шаг 6
Используйте крестовую отвертку Phillips #00 и выкрутите четыре винта длиной 2 мм, расположенные по краям.
Шаг 7
Найдите чёрный провод, прикреплённый к золотым контактным пластинам на левой стороне устройства.
Пинцетом аккуратно захватите чёрный провод и отсоедините его, затем снимите.
Шаг 8
Пинцетом аккуратно отсоедините шесть ленточных кабелей, также расположенных по краям.
2 клеящихся ленточных кабеля (зелёные круги).
Один ленточный кабель, выдвигающийся (оранжевые круги).
Три ленточных кабеля, вставляющиеся и вынимающиеся (жёлтые круги).
Шаг 9
Также потребуется отсоединить две камеры, отсоединив ленточный кабель пинцетом. Отложите их в сторону.
Шаг 10
Возьмите плоскую карточку для вскрытия и подведите её к краям материнской платы.
Убедитесь, что вы сильно давите карточкой, чтобы освободить материнскую плату, так как она закреплена на клею.
Снимите материнскую плату и отложите её в сторону.
Шаг 11

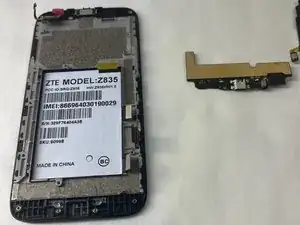

Снимите дочернюю плату пальцами или аккуратно поддев пластиковой лопаткой.
Шаг 12
То, что осталось у вас в руках, — это экран; любой заменяемый экран будет таким же, как то, что у вас в руках.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
