Замена задней камеры ZTE Max XL

Перед разборкой убедитесь, что телефон выключен.

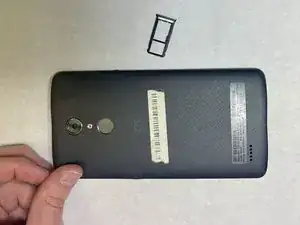

Извлеките лоток SIM-карты с помощью инструмента для извлечения SIM-карты. Вставьте инструмент в отверстие на боковой стороне телефона возле лотка SIM-карты.

Чтобы размягчить клей, который соединяет пластиковую заднюю панель с телефоном, приложите iOpener к задней части телефона. Инструкции по использованию iOpener см. в этом руководстве.

На нашем телефоне клей находился в верхней части задней панели, поэтому мы специально нагрели эту область.

Не нагревайте телефон слишком долго в одном месте — пластиковая панель может деформироваться.

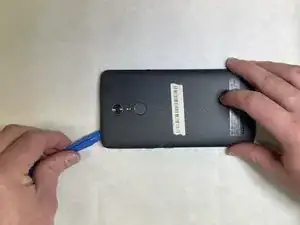

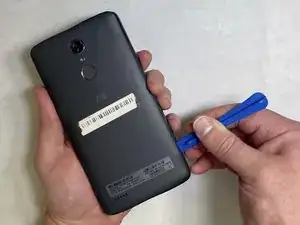

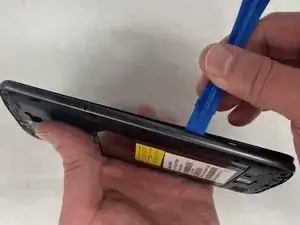

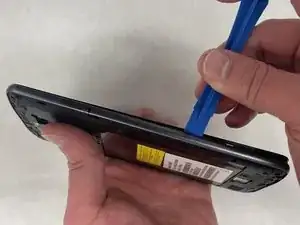

Начиная с одного угла, подденьте пластиковую лопатку или инструмент под заднюю панель, чтобы отстегнуть защёлки, фиксирующие панель на телефоне.

Сверху и снизу по 3 защёлки, по 6 с каждой стороны.

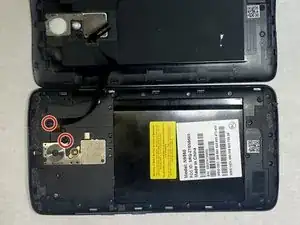

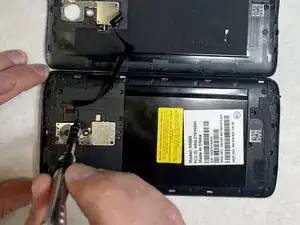

Удалите два винта JIS #00 длиной 3,4 мм, которые удерживают кабель на месте — один может быть под защитной пломбой.

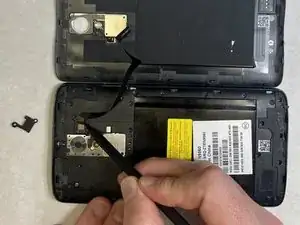

Используйте нейлоновую лопатку, чтобы поднять защёлкивающийся разъём и освободить шлейф от основной части телефона.

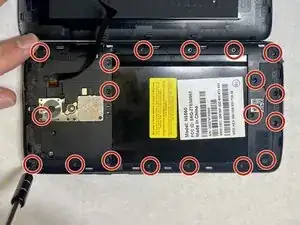

Удалите все девятнадцать винтов JIS #00 длиной 3,4 мм по периметру задней части.

Используйте инструмент для открывания между экраном и боковой рамкой крышки батареи, чтобы снять экран.

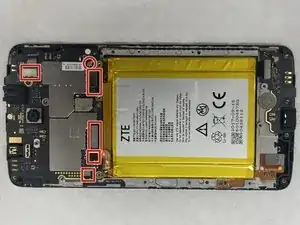

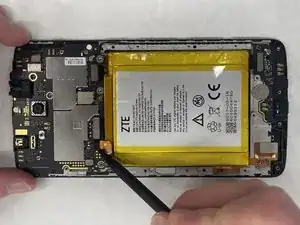

С помощью нейлоновой лопатки аккуратно поднимите 6 защёлкивающихся разъёмов и отсоедините их от материнской платы.

С помощью нейлоновой лопатки аккуратно поднимите защёлкивающийся разъём шлейфа камеры и отсоедините его от материнской платы.

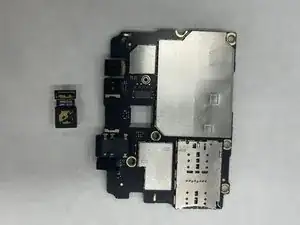

После отсоединения металлического разъёма задняя камера отключена от телефона и может быть заменена.
