Замена экрана ZTE Maven 2
Это руководство покажет, как снять и заменить экран на ZTE Maven 2. Экран используется для взаимодействия с интерфейсом телефона и выполнения большинства функций устройства. Возможно, потребуется заменить экран, если текущий экран повреждён или не реагирует, даже после выполнения других методов устранения неполадок, таких как обновление программного обеспечения, мягкая перезагрузка или жёсткая перезагрузка (для получения дополнительной информации посетите нашу страницу по устранению неполадок).
Для снятия и замены выполните перечисленные шаги. Обратите внимание, что компонент, остающийся после удаления всех остальных частей, — это экран, и именно его необходимо заменить.
Шаг 1
Подденьте заднюю крышку, вставив инструмент для вскрытия в маленький зазор внизу слева между крышкой телефона и корпусом.
Продвигайтесь по периметру телефона с помощью пластиковой лопатки, чтобы ослабить остальную часть задней крышки.
Снимите крышку.
Шаг 2
Нажмите и затем поднимите нижнюю часть аккумулятора, чтобы освободить его из отсека.
Выньте аккумулятор.
Шаг 3
Используя пальцы или тупые пинцеты, аккуратно вытащите карту памяти из слота.
На фотографиях для демонстрации процесса извлечения карты MicroSD используется SIM‑карта.
Шаг 4
Удалите двенадцать винтов длиной 3 мм с помощью крестовой отвертки Phillips #00.
Шаг 5
Вставьте инструмент для вскрытия между передней панелью и боковой рамкой, чтобы создать зазор.
Проведите пластиковой лопаткой вокруг устройства, чтобы отсоединить среднюю раму.
Шаг 6
Снимите наклейку с отсека аккумулятора, поскольку под ней скрыты некоторые компоненты материнской платы.
Удалите шесть винтов длиной 3 мм с помощью крестовой отвертки Phillips #00.
Используя тупые пинцеты, аккуратно снимите чёрный провод, прикреплённый к золотым контактным пластинам на левой стороне устройства.
Шаг 7
С помощью инструмента для вскрытия аккуратно отсоедините шлейфы, подключенные к материнской плате.
Шаг 8
Проведите пластиковой лопаткой по краям материнской платы, чтобы ослабить её.
Материнская плата приклеена с помощью клея. Сильное нажатие лопаткой поможет ослабить компоненты и снять плату.
Выньте материнскую плату из устройства.
Шаг 9
Снимите дочернюю плату с разъёмом зарядки.
Шаг 10

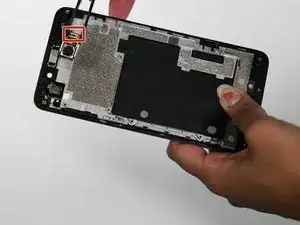

Отсоедините шлейф, соединяющий камеру с устройством.
Используйте тупые пинцеты, чтобы снять камеру.
То, что останется у вас в руках после снятия камеры — это компонент экрана. Его и нужно заменить.
Отверстия для винтов средней рамы и материнской платы перекрываются. Планируйте, какие винты куда будут устанавливаться.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
