Замена разъёма зарядки ZTE Max XL

Перед началом разборки убедитесь, что телефон выключен.

Используйте инструмент для извлечения SIM‑карты, чтобы вынуть лоток SIM‑карты. Для этого вставьте инструмент в отверстие на боковой части телефона рядом с лотком SIM‑карты.

Приложите нагреватель iOpener к задней крышке телефона. Инструкции по использованию iOpener см. в этом руководстве.

На показанном телефоне клей находился в верхней и нижней частях задней панели, поэтому мы специально нагревали эти области.

Не перегревайте телефон в одной зоне — это может деформировать пластиковую заднюю панель.

Начиная с одного угла, подденьте пластиковой лопаткой заднюю панель, чтобы отжать защёлки, соединяющие панель с корпусом. Сверху и снизу по 3 защёлки, по 6 с каждой стороны.

Проявляйте особую осторожность, чтобы не проколоть литий‑ионный аккумулятор.

Перед полным снятием крышки аккуратно отсоедините ленточный кабель сканера отпечатков пальцев.

Две винта JIS 00 длиной 3,4 мм фиксируют кабель; один из них может быть под защитной наклейкой. Снимите винты отвёрткой JIS 00.

После удаления двух винтов JIS 00 отключите разъём, соединяющий ленточный кабель с основной платой телефона.

Снимите девятнадцать винтов JIS 00 длиной 3,4 мм по периметру задней панели с помощью отвёртки JIS 00.

Используйте пластиковую лопатку между экраном и боковой рамкой аккумуляторного отсека, чтобы снять экран.

Если SIM‑карта всё ещё находится на месте во время снятия боковой панели, будьте осторожны, чтобы не повредить SIM‑карту.

В верхнем левом углу аккумулятора отогните металлические защёлки лопаткой и снимите ленточный разъём аккумулятора с корпуса.

С помощью нагревателя iOpener ОСТОРОЖНО нагрейте аккумулятор. Инструкции по использованию iOpener см. в этом руководстве

Проявляйте крайнюю осторожность, чтобы не перегреть аккумулятор. Никогда не используйте открытое пламя или сильный нагрев.

Аккумулятор закреплён клеем на корпусе. При затруднениях может понадобиться также нагреть экран.

Используя инструменты iFixit, аккуратно подденьте края аккумулятора, чтобы оторвать его от корпуса.

При поддевании следите, чтобы не поцарапать провода под аккумулятором.

После снятия аккумулятора вы можете установить новый аккумулятор или заменить другие детали внутри телефона.

После извлечения аккумулятора снимите 8 чёрных проводов с помощью лопатки. Отогните металлические контакты, чтобы освободить провода.

Одна из защёлок удерживает камеру, обращённую назад.

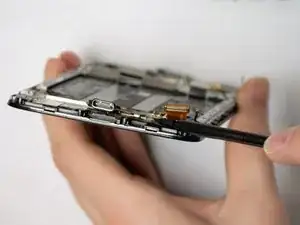

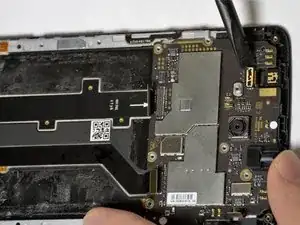

После отсоединения всех металлических защёлок подденьте лопаткой нижнюю часть платы телефона.

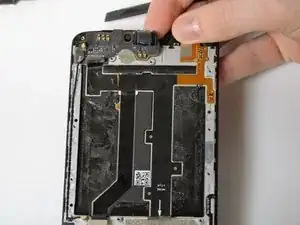

Аккуратно приподнимите плату, следя, чтобы не поцарапать электронные компоненты под ней.

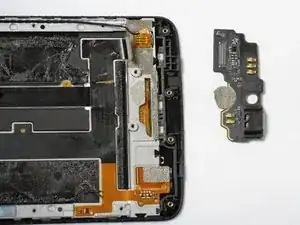

После снятия нижней платы разъём зарядки будет закреплён на ней.

Чтобы заменить разъём зарядки, установите новый разъём в посадочное место.
