Замена задней камеры ZTE Maven 3
Если камера вашего ZTE Maven 3 z835 повреждена, следуйте этому руководству и выполните указанные шаги внимательно. Возможно, потребуется заменить камеру, если изображения размыты или искажены, либо на самой камере видны трещины. Это руководство относится в основном к задней камере с разрешением 5 мегапикселей.
Фронтальная камера расположена в передней левой части устройства.
Для выполнения этой инструкции вам потребуются лопатка для поддевания, крестовая отвертка Phillips №00 и пинцет. Следуйте шагам строго, поскольку любое повреждение внутреннего оборудования может затруднить ремонт.
Шаг 1
Найдите небольшую выемку на правом нижнем углу задней панели телефона.
Вставьте лопатку или кончик пальца в маленький зазор в нижнем правом углу задней панели и приподнимите крышку.
Продолжайте обходить телефон по периметру, пока крышка полностью не снимется, и отложите её в сторону.
Шаг 2
Найдите аккумулятор в центре задней части телефона.
Нажмите и оттяните аккумулятор вверх, чтобы вынуть его из отсека.
Отложите аккумулятор в сторону.
Шаг 3
Используйте крестовую отвертку Phillips №00 для выкручивания двенадцати винтов 2 мм по внешнему краю задней части телефона.
Шаг 4
В нижнем правом углу находится тринадцатый винт 2 мм с защитной наклейкой. Вставьте отвертку Phillips №00 в центр, разорвите наклейку и извлеките винт.
Шаг 5
Вставьте лопатку в середину соединения между экраном и задней панелью телефона.
После вставки проведите лопаткой по периметру, отделяя экран от задней части телефона.
Отсоединённая деталь — это средняя рамка; при отделении отложите её в сторону.
Шаг 6

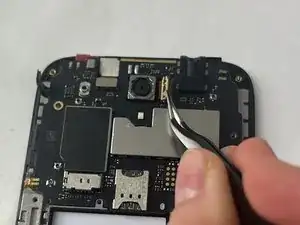

Отсоедините ленточный кабель, подключающий камеру в верхней средней части телефона.

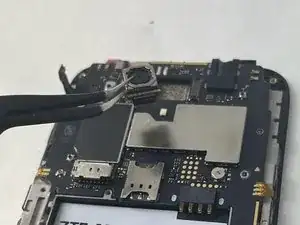

Используйте тупой пинцет, чтобы снять камеру и отложить её в сторону.
Тем же методом вставьте пинцетом новую камеру.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
