Замена дочерней платы ZTE Maven 3

Найдите небольшой выступ в правом нижнем углу задней панели телефона.

Вставьте лопаточку или кончик пальца в небольшой зазор в правом нижнем углу задней панели и приподнимите крышку.

Продолжайте обходить телефон по периметру, пока крышка полностью не снимется, затем отложите её в сторону.

Найдите аккумулятор в середине задней части телефона.

Нажмите и отведите аккумулятор вверх, чтобы извлечь его из посадочного места.

Отложите аккумулятор в сторону.

Отверткой Phillips #00 извлеките двенадцать винтов длиной 2 мм, расположенных по внешнему краю задней панели телефона.

На нижнем правом углу есть 13-й винт 2 мм под защитной наклейкой. Вставьте отвертку #00 Phillips в середину, нарушив наклейку, и выньте винт.

Вставьте лопаточку в середину соединения между экраном и задней частью корпуса.

Когда лопаточка войдёт, проведите ею по периметру, разделяя экран и заднюю часть корпуса.

Отделённая деталь — средняя рамка; после отделения отложите её в сторону.

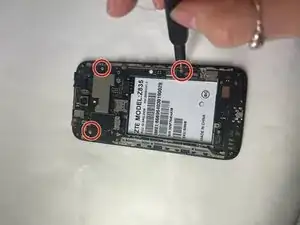

Отверткой Phillips #00 извлеките четыре винта длиной 2 мм, расположенные по краям.

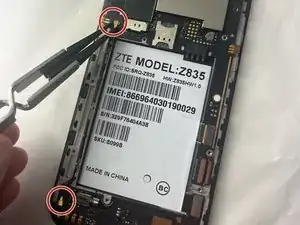

Найдите чёрный провод, присоединённый к золотым контактным пластинам на левой стороне устройства.

Пинцетом аккуратно захватите чёрный провод и отсоедините его, затем снимите.

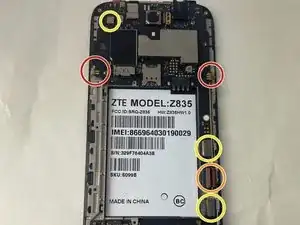

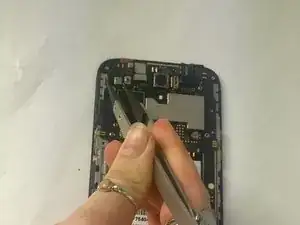

Пинцетом аккуратно отсоедините шесть ленточных кабелей, также расположенных по краям.

2 клейких ленточных кабеля (зелёные круги).

Один ленточный кабель, который вытягивается (оранжевые круги).

Три ленточных кабеля, которые защёлкиваются и отщёлкиваются (жёлтые круги).

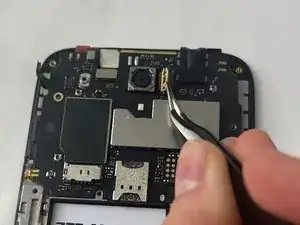

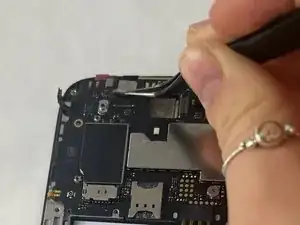

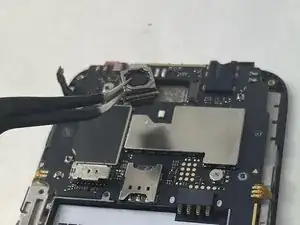

Также потребуется отсоединить две камеры, отсоединив их ленточный кабель с помощью пинцета. Отложите их в сторону.

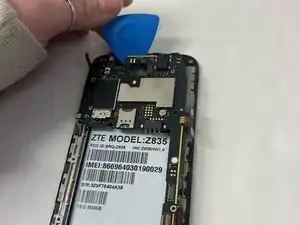

Возьмите медиатор для вскрытия и подденьте им края материнской платы.

Убедитесь, что вы сильно нажимаете медиатором, чтобы ослабить плату, так как она закреплена на клее.

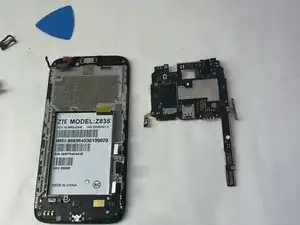

Снимите материнскую плату и отложите её в сторону.

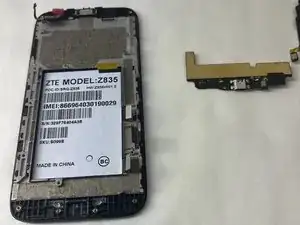

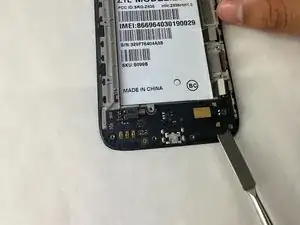

Используйте пальцы или аккуратно подденьте пластиковой лопаткой, чтобы снять дочернюю плату.
