Замена экрана Motorola Moto X4

Перед началом работы выключите телефон.

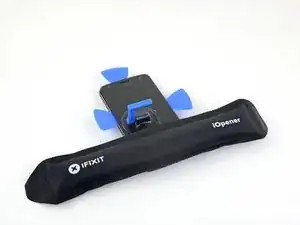

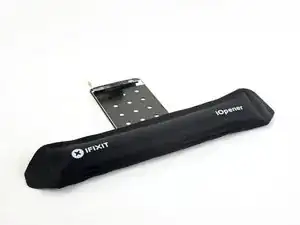

Разогрейте iOpener и приложите его к левой кромке телефона на две минуты.

Возможно, вам потребуется повторно разогреть и приложить iOpener несколько раз, чтобы телефон прогрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к тепловому воздействию.

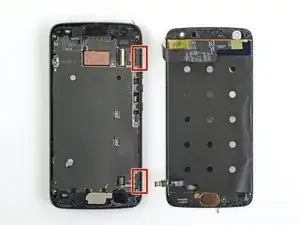

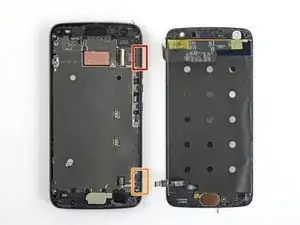

Пока вы ждёте, обратите внимание на следующие области:

Кабель дисплея — будьте осторожны, не разрежьте слишком глубоко возле кромки здесь, иначе можно повредить кабель дисплея.

Кабель датчика отпечатков — будьте осторожны, не разрежьте слишком глубоко возле кромки здесь, иначе можно повредить кабель датчика отпечатков.

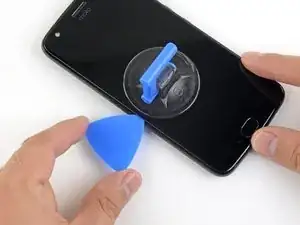

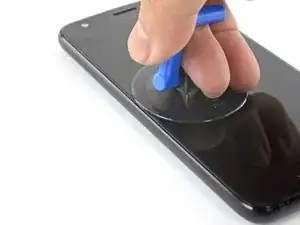

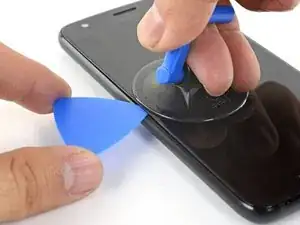

Прикрепите присоску к экрану как можно ближе к разогретой кромке.

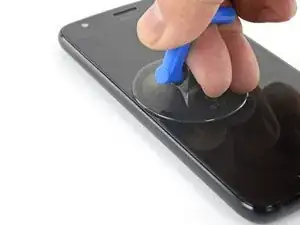

Тяните за присоску сильной, ровной силой, чтобы создать зазор в шве.

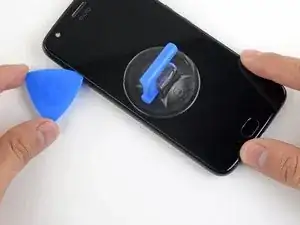

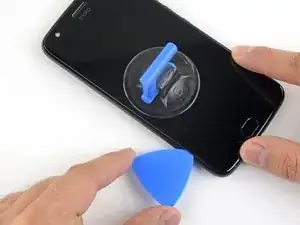

Вставьте острый край лопатки для вскрытия в зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените тепло к кромке и попробуйте снова.

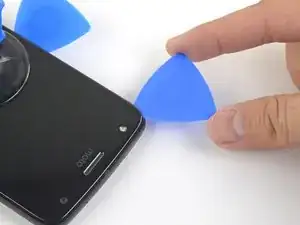

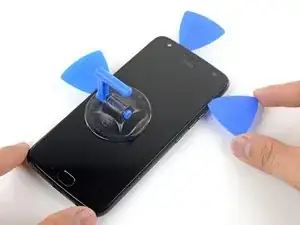

Проведите лопаткой вдоль кромки, чтобы разрезать клей.

Оставьте лопатку в шве, чтобы клей не сомкнулся снова.

Разогрейте верхнюю кромку телефона с помощью iOpener.

Осторожно прорежьте вокруг угла и по верхней кромке, чтобы отделить клей.

Разогрейте правую кромку экрана с помощью iOpener.

Будьте осторожны, не режьте слишком глубоко вблизи кабелей, чтобы не повредить их.

Используйте лопатку, чтобы прорезать вдоль правой кромки и отделить клей.

Повторите предыдущие шаги, чтобы разогреть и прорезать нижнюю кромку телефона.

Не пытайтесь снимать экран — он всё ещё прикреплён к телефону хрупкими гибкими кабелями.

Осторожно приподнимите левую кромку экрана и срежьте оставшийся клей лопаткой для вскрытия.

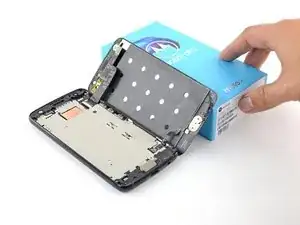

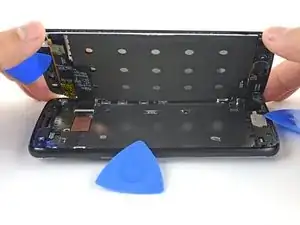

Откиньте экран и подпереть его маленькой коробкой, пока вы отсоединяете гибкие кабели.

При повторной сборке это хорошее время включить телефон и проверить все функции перед закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Подведите острие лопатки под кабель датчика отпечатков и аккуратно подденьте, чтобы ослабить кабель от телефона.

Не тяните за кабель. Он всё ещё подключён к телефону через хрупкий ZIF-разъём.

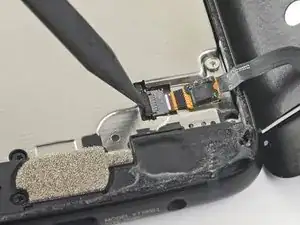

Используйте острый край лопатки, чтобы откинуть фиксатор в ZIF-разъёме датчика отпечатков, расположенном внизу справа телефона.

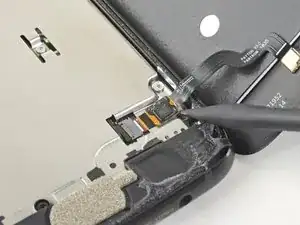

Пинцетом аккуратно выньте кабель датчика отпечатков из разъёма.

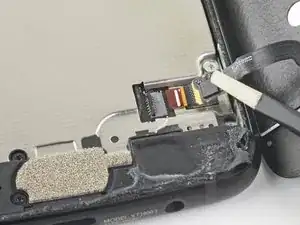

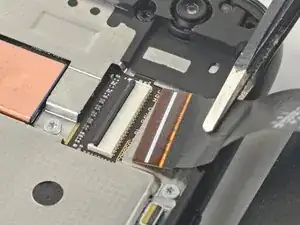

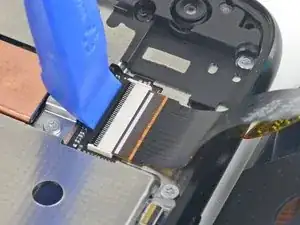

Используйте инструмент для вскрытия, чтобы откинуть широкий фиксатор в ZIF-разъёме кабеля дисплея, расположенном вверху справа телефона.

Пинцетом аккуратно выньте кабель дисплея из ZIF-разъёма.

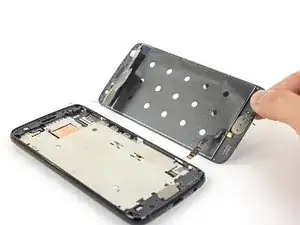

Снимите экран.

При повторной сборке следуйте этому руководству, чтобы очистить существующий клей и установить заранее вырезанные уплотнения для вашего телефона.

Нагрейте iOpener и приложите его к датчику отпечатков на одну минуту, чтобы размягчить клейовое уплотнение.

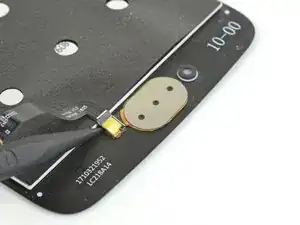

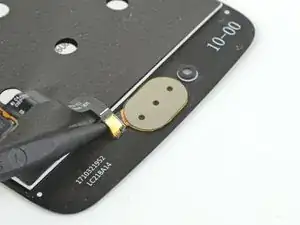

Подведите острый край лопатки под кабель датчика отпечатков и аккуратно подденьте, чтобы ослабить кабель от экрана.

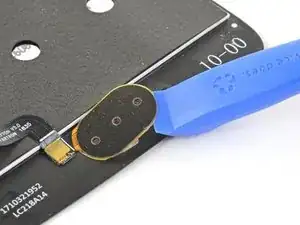

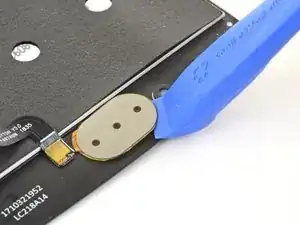

Используйте инструмент для вскрытия, чтобы поддеть и ослабить датчик отпечатков от экрана.

Снимите датчик отпечатков.

Для повторного крепления датчика используйте заранее вырезанное уплотнение или нанесите тонкие полоски клея Tesa по периметру датчика.

Если в комплекте с заменяемым экраном не было сеточки разговорного динамика, её придётся перенести с оригинального экрана.

Сетка разговорного динамика состоит из двух небольших кусочков сетки. Будьте осторожны, чтобы не потерять их при переносе.

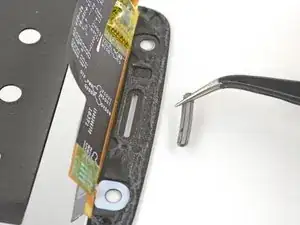

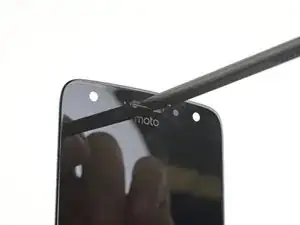

Используйте плоский край лопатки, чтобы сдвинуть сетку с лицевой стороны экрана и ослабить её в посадочном месте.

Снимите сетку.

Закрепите сетку на заменяемом экране несколькими тонкими полосками клейкой ленты Tesa.

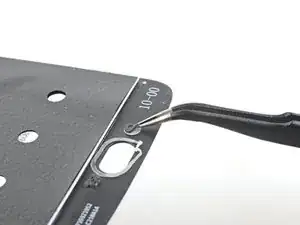

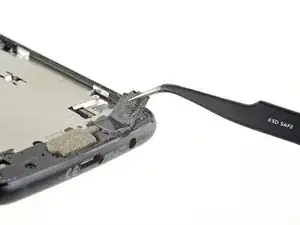

Если в комплекте с заменяемой деталью не было нижней прокладки микрофона, аккуратно снимите её с вашего старого экрана пинцетом и перенесите на заменяемую деталь.

Сравните новый экран с оригинальной деталью. Возможно, потребуется перенести остальные компоненты или снять защитные слои клея с новой детали перед установкой.
